| एमओक्यू: | 1 ईपीसी |
| कीमत: | 4350USD |
| standard packaging: | कार्टन बॉक्स |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

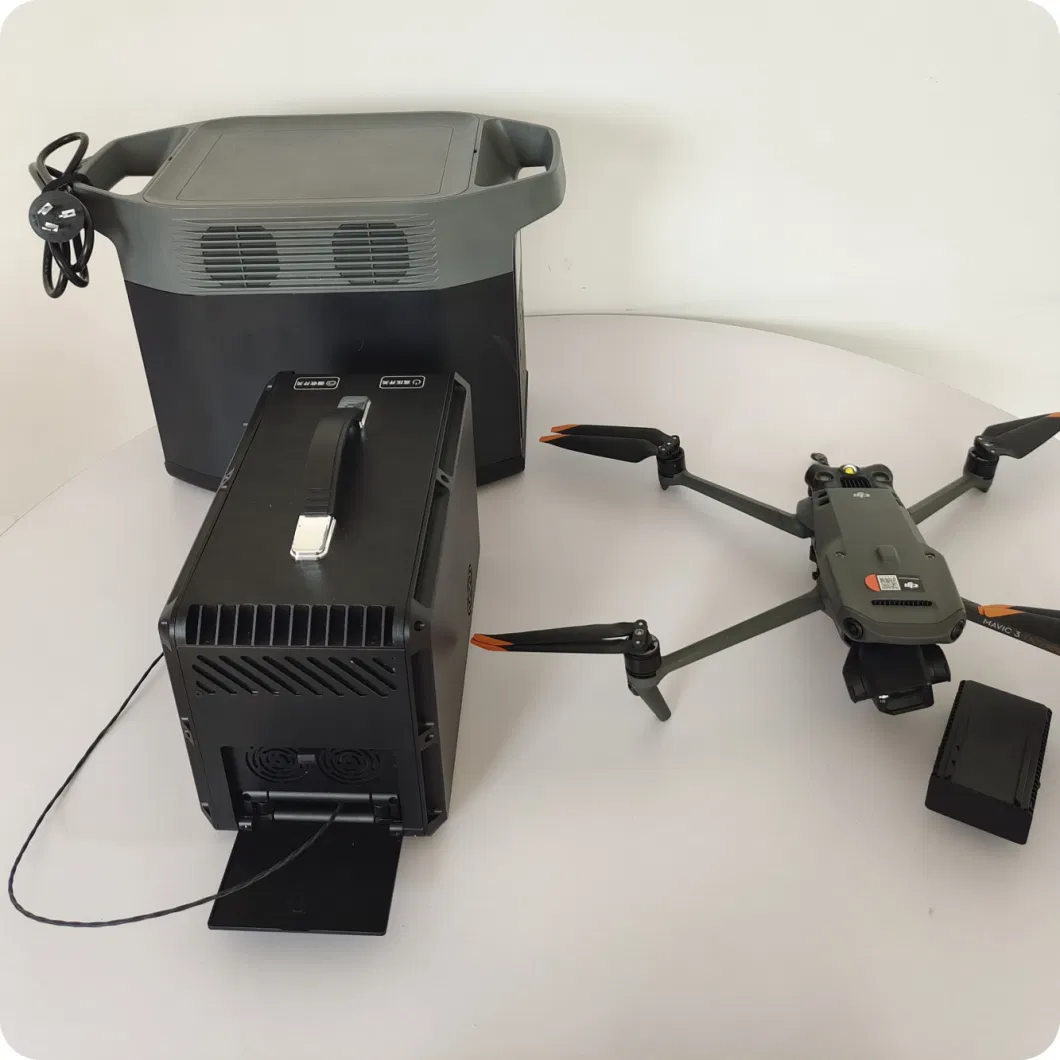

ग्राउंड पावर सप्लाई द्वारा बांधा हुआ पावर स्टेशन और टेथरिंग केबल के माध्यम से हवा में ड्रोन प्लेटफॉर्म को विद्युत ऊर्जा प्रदान करता है,यह हवा में ड्रोन के 12 घंटे की निर्बाध मंडराने का एहसास कर सकते हैं, और एक बटन के साथ स्वचालित टेक-ऑफ और लैंडिंग के साथ संचालित करने में आसान है।
मैं,बलियाँ

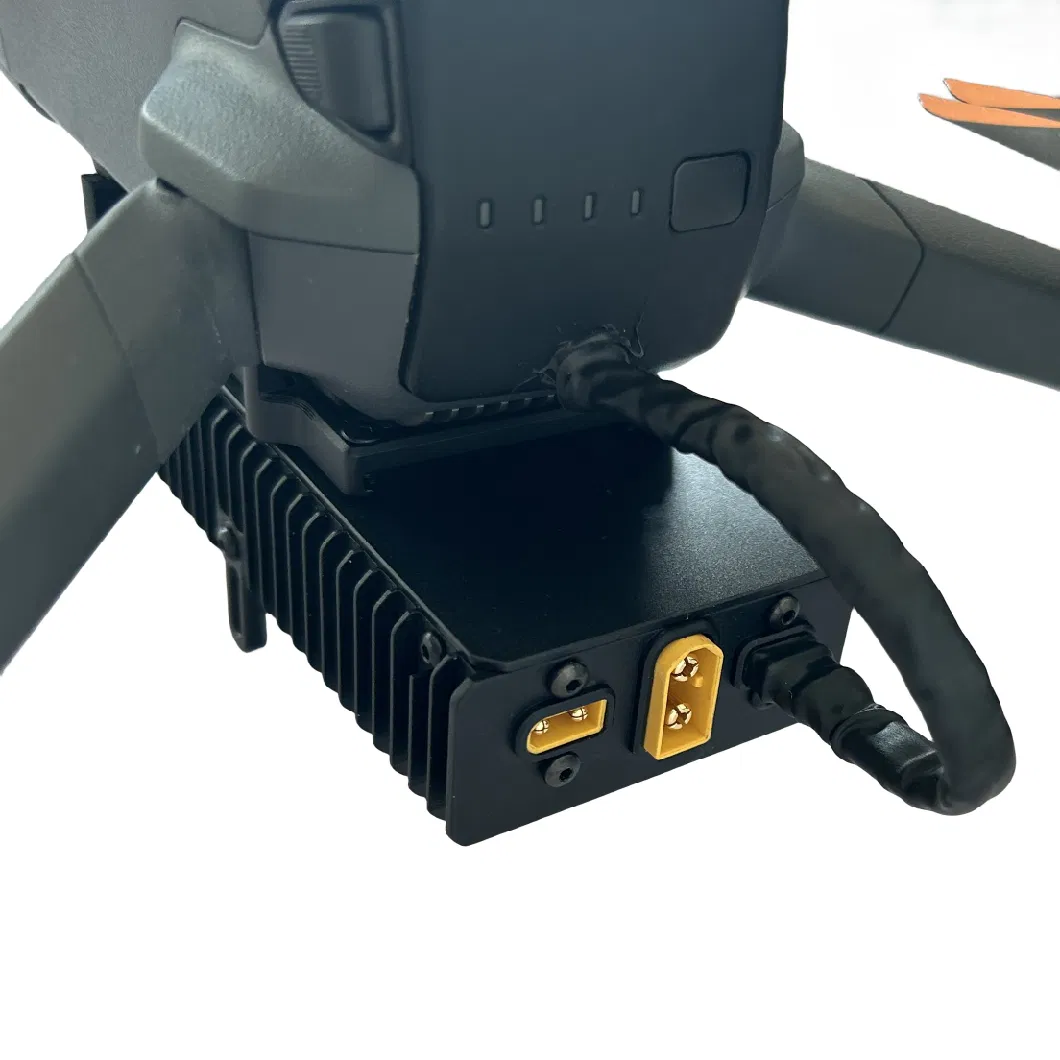

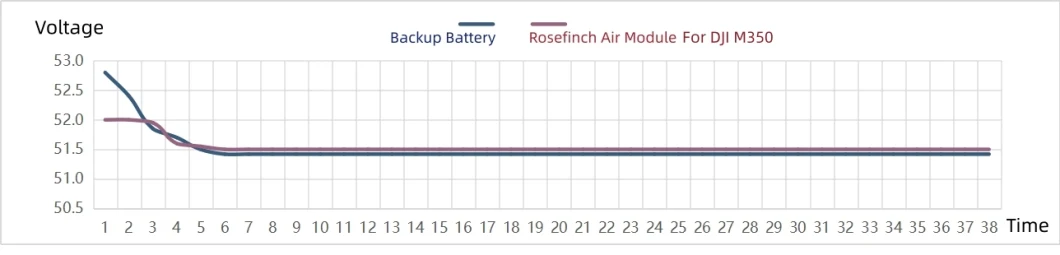

5वायु मॉड्यूल बिजली की आपूर्ति में एक स्थिर वोल्टेज आउटपुट है, और बैक-अप बैटरी में पूरी प्रक्रिया के दौरान कोई चार्जिंग या डिस्चार्जिंग घटना नहीं है।

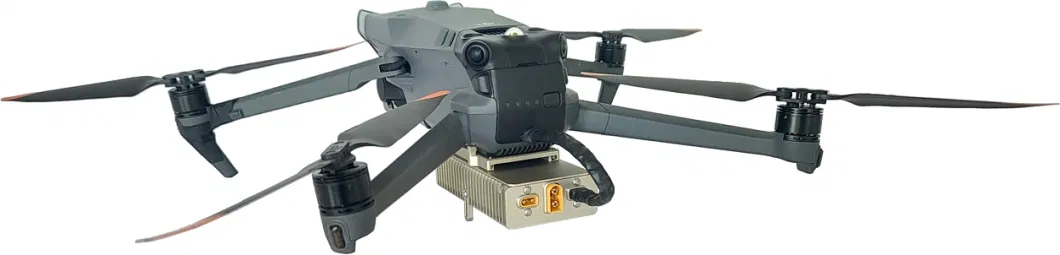

II,डीजेआई माविक 3 के लिए अनुकूलित
1. समर्थन उड़ान की अवधिः ≥12 घंटे.
2. समर्थन उड़ान ऊंचाईः≥30m ((सुरक्षित लंबाई को बनाए रखना) ।
3वैकल्पिक प्रकाश समूहः200W
III.कार्यात्मक विशेषताएं
1.सुरक्षा कार्यःमजबूत और कमजोर बिजली के लिए अलग-अलग डिजाइन.इनपुट ओवरवोल्टेज और अंडरवोल्टेज संरक्षण.इनपुट अंडरवोल्टेज,इनपुट ओवरवोल्टेज,आउटपुट ओवरवोल्टेज,ओवरकंट,शॉर्ट सर्किट,अधिक तापमान संरक्षण,इनपुट और आउटपुट वोल्टेज प्रतिरोध≥3000VDC,ट्रेडेड केबल इन्सुलेशन वोल्टेज प्रतिरोध≥3500VDC.
2.ऑटोमैटिक लेने और भुगतानः निष्क्रिय भुगतान, पुश-बटन स्वचालित लेने, और मैन्युअल रूप से केबल प्रतिक्रिया करने के लिए बटन दबाएं जबकि बिजली काट दिया.
3ढोना और परिवहनः उपकरण पोर्टेबिलिटी,एक बैकपैक डिजाइन के साथ,यह एक पूर्ण सेट के साथ सुसज्जित किया जा सकता है।
4बिजली की आपूर्ति वैकल्पिक 1800W/3500Wh,बाहरी मोबाइल बिजली की आपूर्ति या 1200W/2.5L गैसोलीन इन्वर्टर जनरेटर (विशेष विवरण संलग्न) है।
IV,पैरामीटर
| पद | तकनीकी मापदंड | ||
| मॉडल | TPS33M-M3 | TPS55M-M3 | |
| केबल की लंबाई | 33M | 55 एम | |
| परिवेश का तापमान | -20~45 डिग्री सेल्सियसकाम करना),-40~65oC ((भंडारण) | ||
| आरऊर्ध्वाधर आर्द्रता | 10~80% आरएच ((काम करना), 5~90% आरएच ((भंडारण) | ||
| ऊंचाई | ≤3000 मीटर | ||

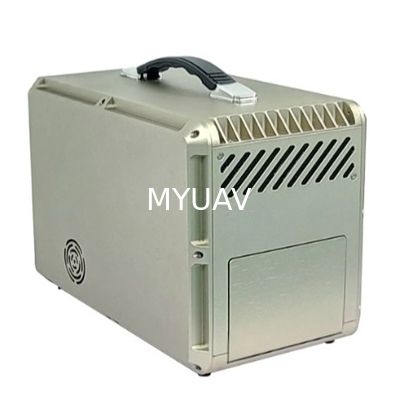

| ग्राउंड पावर मॉड्यूल | इनपुट वोल्ट | 190~240Vacव्यापक श्रेणी का इनपुट,एकल-चरण220Vac,आवृत्ति50/60 हर्ट्ज | |
| आउटपुट वोल्टेज | 360~400Vdcसमायोज्य,कारखाना डिफ़ॉल्ट400Vdc | ||
| आउटपुट शक्ति | ≥800Wनामित दीर्घकालिक उत्पादन),≥1000W(शिखर मूल्य¥30s) | ||

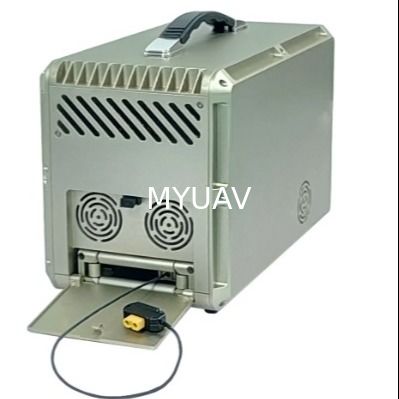

| इंटरफेस | इनपुट 3-पोल सॉकेट,केबल आउटपुट XT60 कनेक्टर | ||
| बटन | उच्च वोल्टेज बटन,लेने का बटन | ||
| सुरक्षा स्तर | IPx4 | ||
| आकार | D265 ×W150 गुनाH175±0.5 मिमी,पैरों के पैड और हैंडल को छोड़कर | ||
| वजन | 4.3±0.2kgkg,जिसमें बंधे हुए केबल शामिल हैं | ||
| बंधा हुआ केबल | सामग्री | चांदी की चादर वाली हल्के वजन वाली उच्च तापमान प्रतिरोधी विमान तार, कम्पोजिट फ्लोरोप्लास्टिक इन्सुलेशन, उच्च मॉड्यूल तन्यता वाले एयरोस्पेस ग्रेड फाइबर ब्रैड। | |
| वहन क्षमता | 1~1.5A | ||
| प्रत्यक्ष धारा प्रतिरोध | 38±0.5Ω,100m@20oCलूप | ||
| प्रतिरोध तन्यता | ≥50kg.Rदोहराए गए प्रतिक्रिया और रिलीज़ समय के लिए मौजूद≥500 | ||
| इन्सुलेशन शक्ति | ≥3500Vdc.No विखंडन1 मिनटउट | ||
| केबल की लंबाई | 55 मीटर | ||
| बाहरी व्यास | 2.0±0.1 मिमी | ||
| वजन | 4.6±0.2g/m | ||
| वायु मॉड्यूल बिजली आपूर्ति | इनपुट वोल्ट | 350~410Vdc.Wआइडीई रेंज इनपुट | |
| आउटपुट वोल्टेज | 17.2Vdc±1%Cनिरंतर वोल्टेज आउटपुट,समर्थन वोल्टेज अनुकूलन | ||
| आउटपुट शक्ति | ≥600Wनामित दीर्घकालिक उत्पादन),≥800W(शिखर मूल्य¥10s) | ||
| सुरक्षा कार्य | इनपुट ओवरवोल्टेज,कम वोल्टेज संरक्षण,आउटपुट ओवरवोल्टेज,अतिप्रवाह,शॉर्ट सर्किट,अधिक तापमान संरक्षण | ||
| अलगाव वोल्टेज | 3000V ((Vin-Vout), 1 मिनट.वर्तमान रिसाव≤5mA,कोई टूटना नहीं,उड़ने वाला चाप और कोरोना घटना | ||
| स्थापित करने की विधि | स्थापनाः पेट स्लाइडर त्वरित रिलीज़, पेट में पहले से स्थापित किया जाना चाहिए माउंटिंग ब्रैकेट (भंडारण को प्रभावित नहीं करता) | ||
| गर्मी फैलाव की विधि | निष्क्रिय ताप अपव्यय,गर्मी फैलाव दांतों का प्राकृतिक वायु शीतलन | ||
| इंटरफेस | इनपुटXT60,आउटपुटXT30,Bधमनी इंटरफ़ेस | ||
| सुरक्षा स्तर | IP54 | ||
| आकार | 105×56×25±0.5mm.माउंटिंग ब्रैकेट और कनेक्टर शामिल नहीं हैं | ||
| वजन | 200±10g.Eबाहरी कनेक्शन और केबल शामिल नहीं हैं | ||
| पैकेजिंग | आकार | 460×350×240±5 मिमी(रैक का आकार),500×400×300±5 मिमी(कार्टन का आकार) | |
| वजन | 7.5±0.5किलोग्रामसहित बंधे हुए बॉक्स,बोर्ड पावर सप्लाई,अनुलग्नक और दस्तावेज | ||
1यदि अन्यथा निर्दिष्ट नहीं है, तो उपरोक्त सभी आंकड़ों का परीक्षण टेम्प = 25oC, आर्द्रता <75%, नाममात्र इनपुट और नामित भार पर किया जाता है।
2रिक्त स्थान की कमी के कारण, शीट में अधूरे आंकड़े हैं। कृपया इसे प्राप्त करने के लिए हमारे बिक्री कर्मियों से संपर्क करें।
**FAQ #1**
** प्रश्नः **
क्या MyUAV का Tethered Drone Station DJI Mavic 3 ड्रोन के साथ काम करता है? यह क्या फायदे प्रदान करता है?
** उत्तरः **
यह Mavic 3 की कार्यक्षमता को काफी बढ़ाता है। Tethered Drone Station Mavic 3 को भौतिक केबलों के माध्यम से ग्राउंड स्टेशन से दीर्घकालिक शक्ति प्राप्त करने की अनुमति देगा।असीमित सहनशक्ति के साथ उड़ान भरने के लिए संभव बनाने, जो कार्यकारी निगरानी, खोज और बचाव, क्षेत्र प्रकाश व्यवस्था, या अन्य मिशनों के लिए उपयोगी है जिसमें अत्यधिक लंबे उड़ान समय की आवश्यकता होती है। इसके अलावा,टेथर प्रणाली डेटा ट्रांसमिशन की सुरक्षा और स्थिरता में भी सुधार कर सकती है, विशेष रूप से उच्च डेटा गोपनीयता आवश्यकताओं के मामले में।
** अक्सर पूछे जाने वाले प्रश्न #2**
** प्रश्नः **
डीजेआई माविक 3 के लिए MyUAV का Tethered Drone Station कैसे काम करता है और क्या यह ड्रोन को एक विशिष्ट स्थान पर लटकता रख सकता है?
** उत्तरः **
यह प्रणाली आमतौर पर एक उच्च-शक्ति, हल्के वजन के बंधन के माध्यम से ड्रोन से जुड़ी होती है, जिससे यह सुनिश्चित होता है कि मिशन के दौरान ड्रोन बैटरी जीवन से सीमित न हो।क्योंकि उड़ान के दौरान बंधे हुए ड्रोन केबल से जुड़ा होता है, यह सैद्धांतिक रूप से एक निश्चित बिंदु पर तैर सकता है और बैटरी को बदलने के लिए लैंडिंग किए बिना लगातार काम कर सकता है, जिसे अधिक शक्तिशाली ग्राउंड पावर स्रोत द्वारा समर्थित किया जाता है।
** अक्सर पूछे जाने वाले प्रश्न #3**
** प्रश्नः **
क्या डीजेआई माविक 3 को नियंत्रित करने के लिए MyUAV के Tethered ड्रोन स्टेशन का उपयोग अधिकतम उड़ान को प्रभावित करता हैड्रोन की ऊंचाई?
** उत्तरः **
Tethered Drone Station का उपयोग DJI Mavic 3 की वास्तविक अधिकतम उड़ान ऊंचाई को प्रभावित करेगा क्योंकि ड्रोन की उड़ान ऊंचाई Tethered केबल की लंबाई से सीमित होगी।व्यावहारिक अनुप्रयोगों में, बंधे हुए सिस्टम की केबल लंबाई को सुरक्षित सीमा के भीतर सेट किया जाएगा ताकि यह सुनिश्चित किया जा सके कि उड़ान के दौरान अत्यधिक केबल तनाव के कारण यूएवी क्षतिग्रस्त या खतरनाक नहीं होगा। इसके अलावा,हवा के प्रतिरोध जैसे कारकों को ध्यान में रखते हुए, केबल वजन, और ग्राउंड स्टेशन का स्थान, बंधे हुए ड्रोन की ऊंचाई आमतौर पर मुक्त उड़ान में अधिकतम उड़ान ऊंचाई से कम होती है।अगर MyUAV ने Mavic 3 के लिए एक Tethered ड्रोन स्टेशन डिजाइन किया, यह स्पष्ट रूप से उत्पाद विनिर्देश में लागू अधिकतम बांधे हुए ड्रोन ऊंचाई को इंगित करेगा।
