MYUAV डीजेआई एम3 ड्रोन के लिए नया बंधा हुआ पावर मॉड्यूल

पूर्ण विवरण
बंधे हुए ड्रोन सिस्टम
बढ़ी हुई सहनशक्ति, सुरक्षित डेटा और सुरक्षित उड़ानें।

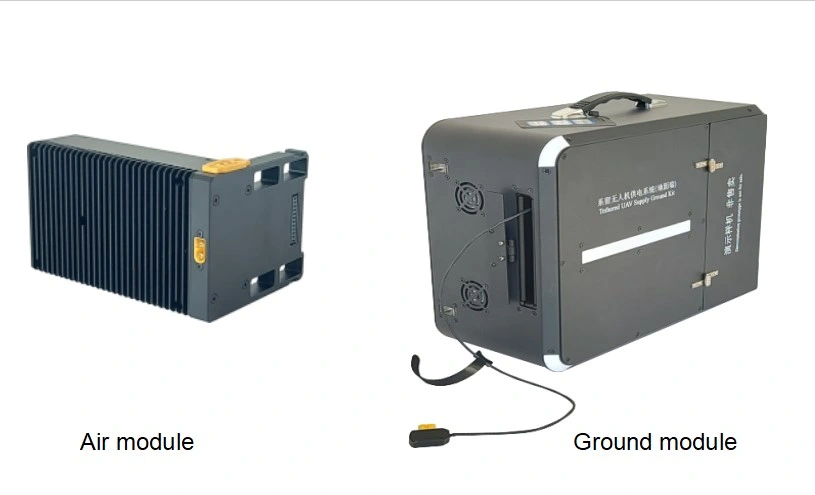

डीजेआई ड्रोन श्रृंखला, डीजेआई माविक 3 और माविक 3 उद्यम ड्रोन,डीजेआई एम 30 ड्रोन,डीजेआई एम 300 के लिए ड्रोन बंधा हुआ सिस्टम डीजेआई मैट्रिस 300 आरटीके,डीजेआई फ्लाईकार्ट 30,डीजेआई टेदर सिस्टम में 2 भाग शामिल थे, जमीनी पावर स्टेशन जिसमें अंतर्निहित लिंच और ऑनबोर्ड पावर मॉड्यूल था, इसका उपयोग दीर्घकालिक हवाई निगरानी के लिए किया जाता है, अधिकतम बिजली आपूर्ति समय 12 घंटे तक होता है,24 घंटे.

उच्च गुणवत्ता वाले एल्यूमीनियम से बंधे बिजली स्टेशन, और ऑनबोर्ड पावर मॉड्यूल, तनाव प्रतिरोधी, उच्च शक्ति बंधे केबल, स्वचालित लेने और केबल रिहाई लिंच प्रणाली,विशेष रूप से DJI Mavic 3 और Mavic 3 उद्यम ड्रोन के लिए ड्रोन बंधा प्रणाली हल्का और पोर्टेबल है और इसमें मजबूत सुरक्षा है।

विनिर्देश

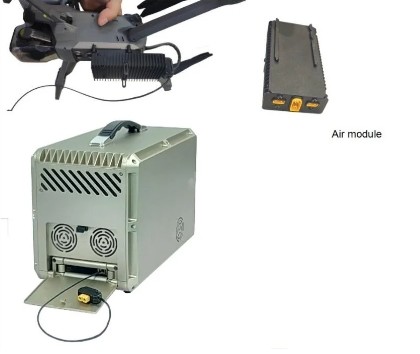

डीजेआई माविक 3 बंधा हुआ पावर सिस्टम



प्रमुख विशेषताएं

समर्थन उड़ान ऊंचाईः	33 मीटरया 55 मीटर
मैंnपुट वोल्टेजग्राउंड पावर मॉड्यूल का	176-264Vac
ओआउटपुट वोल्टेजग्राउंड पावर मॉड्यूल का	300~420Vdc समायोज्य
एसइज़ेऔर ग्राउंड पावर मॉड्यूल का वजन	D265*W150*H175मिमी, 5 किलो।
ओआउटपुट वोल्टेजवायु मॉड्यूल का	17.2 ± 0.2Vdc
ओआउटपुट शक्तिवायु मॉड्यूल का	600W
एसइज़ेऔर वायु मॉड्यूल का वजन	D105*W56*H25मिमी,210G.

पर्यावरणीय विशेषताएं
1) परिवेश का तापमान: -20~45 oC (कामकाजी), -40~65 oC (भंडारण) ।
2) सापेक्ष आर्द्रताः 10-80% आरएच (कार्य), 5-90% आरएच (भंडारण) ।
3) ऊंचाईः 0-3000 मीटर।

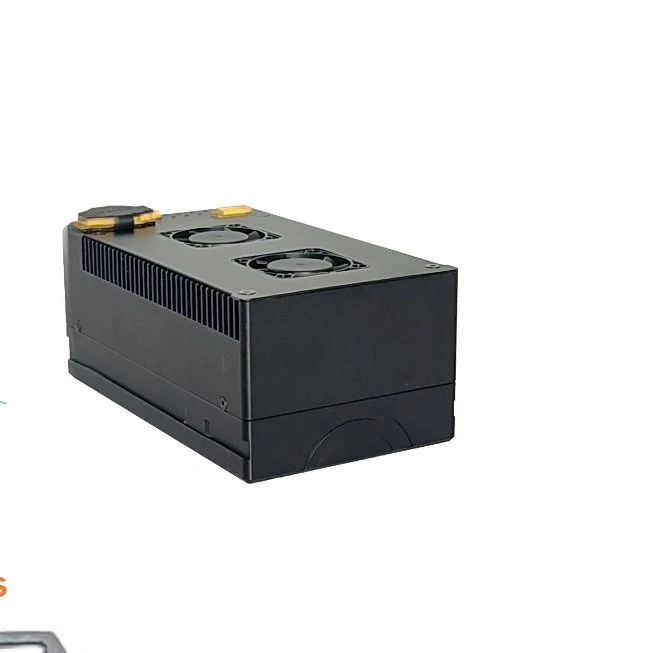

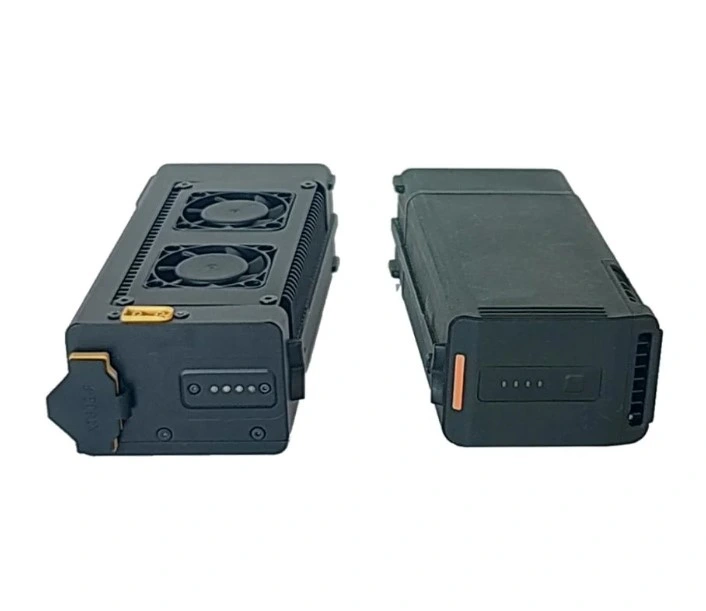

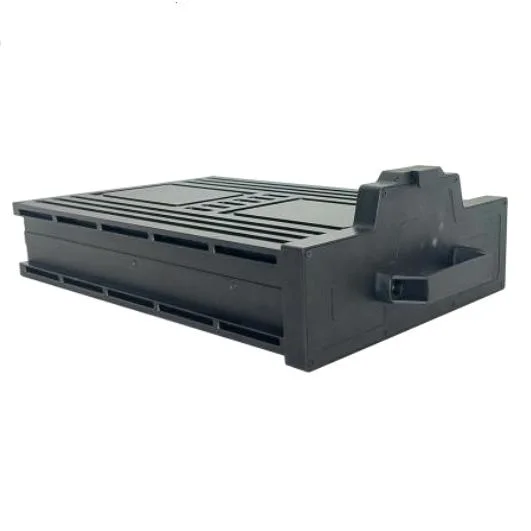

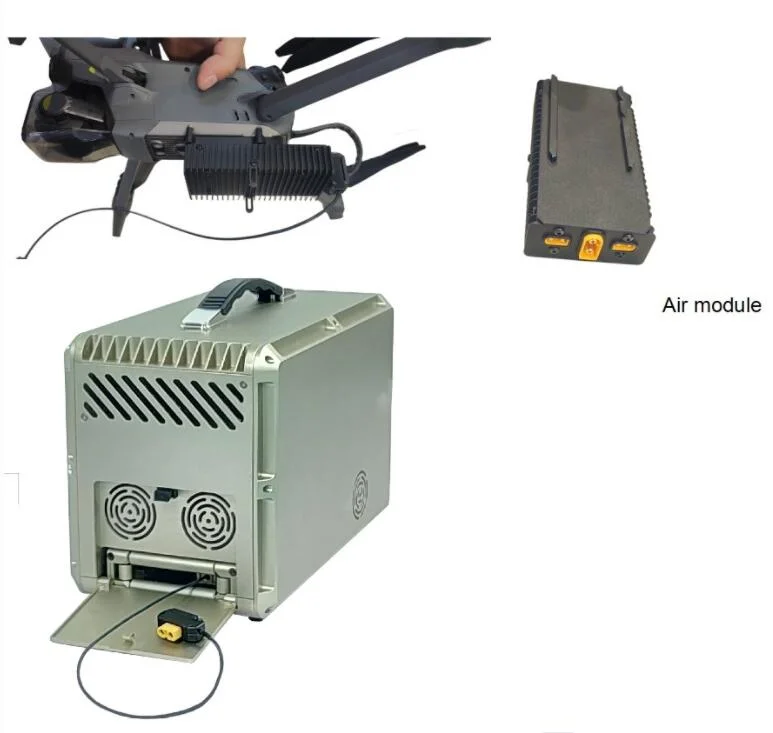

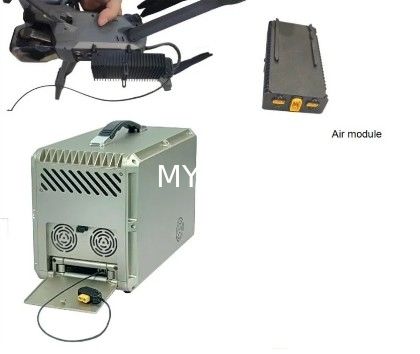

वायु मॉड्यूल बिजली आपूर्ति
1) इनपुट वोल्टेजः 330-430Vdc व्यापक रेंज इनपुट।
2) आउटपुट वोल्टेजः 17.2 ± 0.2Vdc, निरंतर वोल्टेज आउटपुट।
3) आउटपुट पावरः 600W (नामित दीर्घकालिक आउटपुट), 800W (पीक मान≤10s) ।
4) सुरक्षा कार्यः इनपुट ओवरवोल्टेज और अंडरवोल्टेज संरक्षण, आउटपुट ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट और ओवर तापमान संरक्षण।
5) स्थापना की विधिः स्थापना पर उपकरण मुक्त स्नैप।
6) गर्मी फैलाव विधिः निष्क्रिय गर्मी फैलाव, गर्मी फैलाव दांतों के प्राकृतिक हवा ठंडा।
7) इंटरफेसः इनपुट लॉकिंग एविएशन सॉकेट, आउटपुट XT30.
8) आकारः 115 × 59 × 35 ± 0.5 मिमी, माउंटिंग ब्रैकेट को छोड़कर।
9) वजनः 300 ± 10g, बाहरी कनेक्टरों को छोड़कर।
10) सुरक्षा स्तरः IP54.

टेथर केबल
1) सामग्री: चांदी की चादर वाले हल्के उच्च तापमान प्रतिरोधी विमानन तार, मिश्रित फ्लोरोप्लास्टिक इन्सुलेशन परत, उच्च मॉड्यूल तन्यता विमानन ग्रेड फाइबर बुना हुआ परत।
2) वर्तमानः 1.5-2 ए.
3) सीसी प्रतिरोधः 26 ± 0.2 Ω, 100 मीटर लूप @ 20 oC,
4) खिंचाव शक्तिः ≥ 50kg, दोहराए गए वापस लेने और 500 बार रिहाई समय के लिए प्रतिरोधी।
5) अलगाव वोल्टेजः ≥ 3000Vdc, 1 मिनट के बाद कोई ब्रेकडाउन नहीं।
6) केबल लंबाईः 33 ± 2 मीटर, अनुकूलित केबल लंबाई का समर्थन करता है।
7) बाहरी व्यासः 2.2 ± 0.1 मिमी।
8) वजनः 0.65 ± 0.05 किलोग्राम/100 मीटर।

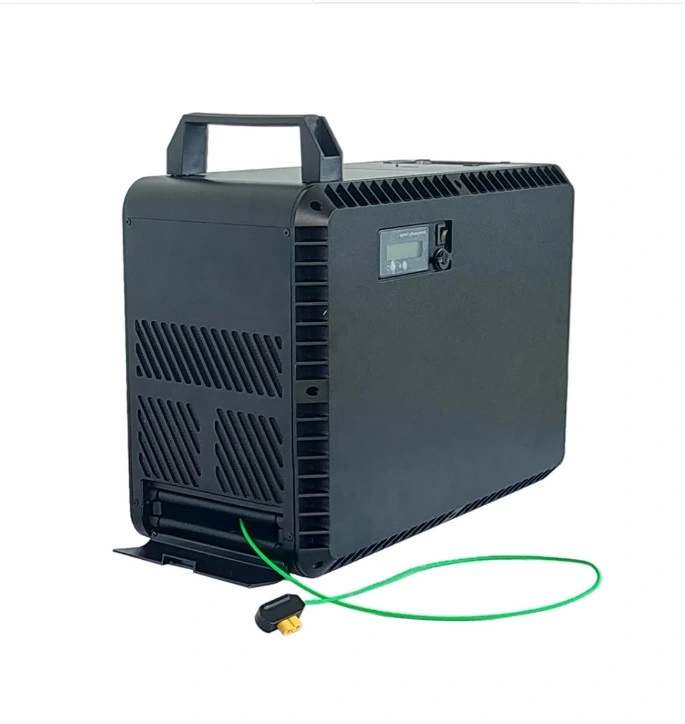

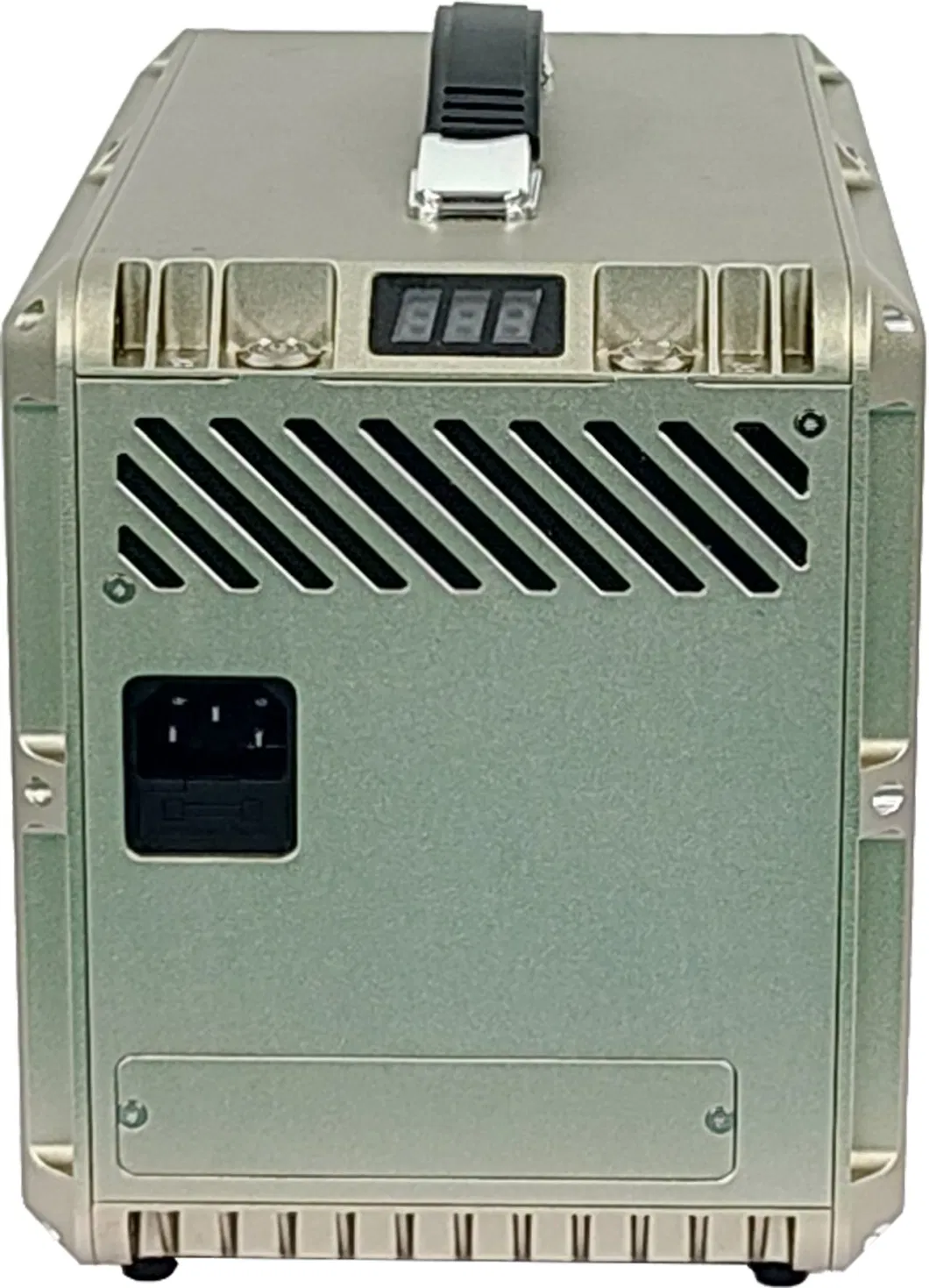

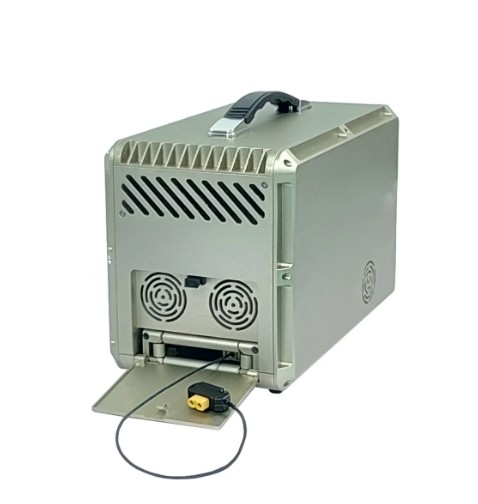

टेथर ग्राउंड बॉक्स
1) इनपुट वोल्टेजः 176-264Vac व्यापक रेंज इनपुट, एकल-चरण 220Vac @ 45-65Hz।
2) आउटपुट वोल्टेजः 300~420Vdc समायोज्य, फैक्ट्री डिफ़ॉल्ट 400Vdc।
3) आउटपुट पावरः 800W (नामित दीर्घकालिक आउटपुट), 1000W (पीक मान≤30s) ।
4) भंडारण केबल की लंबाईः मानक भंडारण केबल 33 मीटर, अधिकतम भंडारण केबल ≥ 55 मीटर का समर्थन करता है।
5) केबल रोल इन और आउट फ़ंक्शन फ़ंक्शनः निष्क्रिय केबल रोल आउट, स्वचालित रूप से रोल इन करने के लिए बटन को लंबे समय तक दबाएं, और बिजली की हानि के मामले में मैन्युअल रूप से घुमावदार।
6) सुरक्षा कार्यः इनपुट ओवरवोल्टेज और अंडरवोल्टेज संरक्षण, आउटपुट ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट और ओवर तापमान संरक्षण।
7) दोष अलार्म कार्यः दोष अलार्म प्रकाश लाल चमकता है और अलार्म संकेत के लिए बीप करता है।
8) इंटरफेसः स्विच के साथ इनपुट सॉकेट, केबल आउटपुट लॉकिंग एविएशन सॉकेट।
9) बटन: उच्च वोल्टेज ऑन/ऑफ बटन, मजबूर बटन में केबल रील, अलार्म दीपक
10) आकारः 280 × 150 × 185 ± 0.5 मिमी, पैरों के पैड और हैंडल को छोड़कर।
11) वजनः 4.2 ± 0.1 किलोग्राम, जिसमें 33 मीटर का बंधन केबल शामिल है।
12) सुरक्षा स्तरः IPx4.
13) सिस्टम उपकरण ले जाने के लिएः बैकपैक डिजाइन, बैकपैक एक बांधने की जमीन बॉक्स, हवा मॉड्यूल बिजली की आपूर्ति, प्रकाश इकाई सहित बांधने की प्रणाली का एक पूरा सेट से लैस किया जा सकता है,और अन्य सामान, जिसका कुल वजन 5.0 ± 0.2 किलोग्राम है।



डीजेआई एम30 टेथरिंग ड्रोन सिस्टम

प्रमुख विशेषताएं

समर्थन उड़ान ऊंचाईः	55 मीटर या 110 मीटर
ग्राउंड पावर मॉड्यूल का इनपुट वोल्टेज	176-264Vac
ग्राउंड पावर मॉड्यूल का आउटपुट वोल्टेज	600~810Vdc समायोज्य
ग्राउंड पावर मॉड्यूल का आकार और वजन	360 × 180 × 260 मिमी, 9 किलो।
एयर मॉड्यूल का आउटपुट वोल्टेज	25.5 ± 0.2Vdc
एयर मॉड्यूल की आउटपुट शक्ति	2000W
वायु मॉड्यूल का आकार और वजन	156 × 75 × 48 मिमी, 570 जी।

डीजेआई एम३००/M350ड्रोनटेथर स्टेशन

प्रमुख विशेषताएं

समर्थन उड़ान ऊंचाईः	55 मीटर, 110 मीटर या 160 मीटर
ग्राउंड पावर मॉड्यूल का इनपुट वोल्टेज	176-264Vac
ग्राउंड पावर मॉड्यूल का आउटपुट वोल्टेज	600~830Vdc समायोज्य
ग्राउंड पावर मॉड्यूल का आकार और वजन	360 × 280 × 165 मिमी, 9.2 किलो।
एयर मॉड्यूल का आउटपुट वोल्टेज	51.5 ± 0.2Vdc
एयर मॉड्यूल की आउटपुट शक्ति	3000W
वायु मॉड्यूल का आकार और वजन	158 × 92 × 110 मिमी,960 जी।

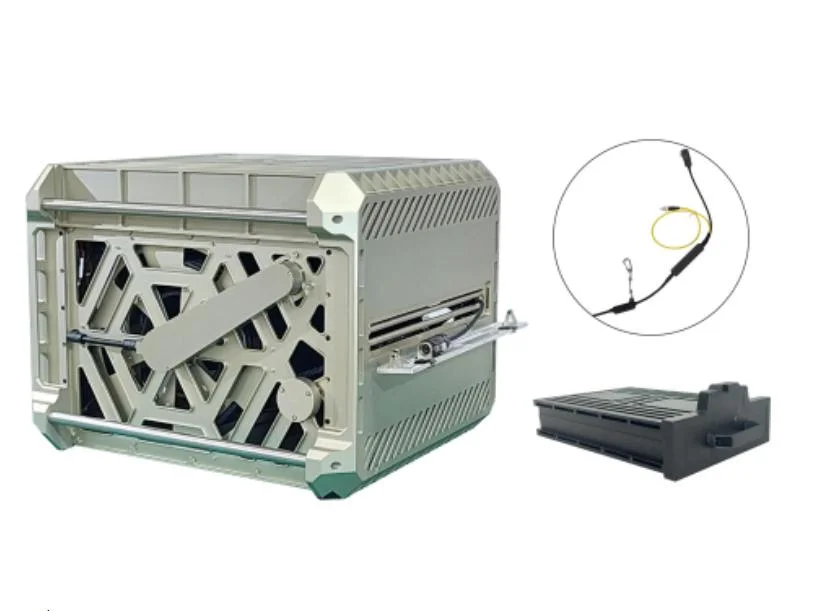

डीजेआई फ्लाईकार्ट30 टेथर पावर सिस्टम

प्रमुख विशेषताएं

समर्थन उड़ान ऊंचाईः	110 मीटर या 2200 मीटर
ग्राउंड पावर मॉड्यूल का इनपुट वोल्टेज	176-264Vac
ग्राउंड पावर मॉड्यूल का आउटपुट वोल्टेज	600~800Vdc समायोज्य
ग्राउंड पावर मॉड्यूल का आकार और वजन	600×570×460, 54 किलो।
एयर मॉड्यूल का आउटपुट वोल्टेज	59± 0.2Vdc
एयर मॉड्यूल की आउटपुट शक्ति	19200W
वायु मॉड्यूल का आकार और वजन	468 × 308 × 142 मिमी,9.8 किलो.



-दिन और रात के मिशन
- रेडियो रिले
- संकट प्रबंधन
-साइट सुरक्षा
- यातायात निगरानी
बड़े पैमाने पर घटनाओं की सुरक्षा
- वन निगरानी
- उद्योग निगरानी
-वायु की गुणवत्ता की निगरानी

1अधिक रोटर वाले मानव रहित हवाई वाहन (यूएवी) का कुछ खतरा और विनाश है, अनुचित संचालन से व्यक्तिगत चोट या संपत्ति को नुकसान हो सकता है,कृपया प्रयोक्ता पुस्तिका के अनुसार उत्पाद का उपयोग करें
2ऑपरेटर को पेशेवर प्रशिक्षण और परीक्षा प्राप्त करनी चाहिए, अप्रशिक्षित कर्मियों को इस उत्पाद को संभालना नहीं चाहिए।
3. इस उत्पाद को संभालने के दौरान नशे में, थकान की स्थिति में, बीमार न हों
4. चालक रहित हवाई वाहनों (यूएवी) के बीच सुरक्षा दूरी बनाए रखना चाहिए, ताकि खतरे की संभावना को रोका जा सके
5कृपया किसी भी जोखिम के मामले में सुरक्षित टेक-ऑफ वजन के तहत उड़ान भरें।
6कृपया मजबूत विद्युत चुम्बकीय हस्तक्षेप परिस्थितियों के तहत उड़ान न करें
7कृपया स्थानीय कानूनों और नियमों का पालन करें और नो-फ्लाई जोन में उड़ान न भरें।
8कृपया घुमावदार मोटर या प्रोपेलर के निकट न रहें या न ही उन्हें छूएं, क्योंकि घुमावदार प्रोपेलरों से कटौती हो सकती है।
9. कृपया दो बैटरी पूरी तरह से चार्ज करने से पहले उन्हें यूएनओ में स्थापित करें और सुनिश्चित करें कि उनके अंतर दबाव 0.1V से कम है
10. बैटरी लंबे समय तक उपयोग नहीं, कृपया इसे 60% बिजली के साथ वेंटिलेटेड सूखी जगह में स्टोर

1मानचित्रण, सर्वेक्षण और 3डी मॉडलिंग
2निगरानी
3निरीक्षण
4वितरण
5आवेदन और ग्राहक की आवश्यकताओं के अनुसार अनुकूलन
