MYUAV DRONE मीथेन डिटेक्टर का उपयोग करके भूमिगत गैस पाइपलाइनों के लिए रिसाव का पता लगाने की योजना का अवलोकन

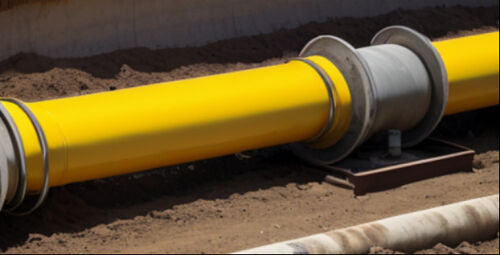

भूमिगत गैस पाइपलाइन निरीक्षण का महत्व

गैस एक ज्वलनशील और विस्फोटक गैस है, और इसका सुरक्षित उपयोग और प्रबंधन महत्वपूर्ण है।और इसकी सुरक्षा सीधे गैस आपूर्ति की सुरक्षा और स्थिरता से संबंधित हैनियमित निरीक्षणों के माध्यम से, गैस रिसाव और विस्फोट जैसी दुर्घटनाओं को रोकने के लिए लीक, क्षति और अवरोध जैसे सुरक्षा खतरों का समय पर पता लगाया और उनसे निपटा जा सकता है।इसके अतिरिक्त, शहरी भूमिगत व्यापक पाइपलाइनों की उम्र बढ़ने से संक्षारण, उम्र बढ़ने और पाइपलाइन रिसाव और टूटने जैसे अन्य सुरक्षा जोखिम हो सकते हैं।भूमिगत पाइपलाइनों का सुरक्षित संचालन सुनिश्चित करना, इन छिपे हुए खतरों की पहचान करने और मरम्मत और रखरखाव के लिए संबंधित उपाय करने के लिए नियमित निरीक्षण भी आवश्यक हैं।विशेष रूप से गैस की निचली लाइन पाइपलाइनों का नियमित निरीक्षण करना आवश्यक है.

प्रारंभिक भूमिगत गैस पाइपलाइन निरीक्षण की सीमाएँ

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a line, और चौड़ाई, जो कि लेजर स्पॉट का व्यास है, आमतौर पर 20 सेमी से अधिक नहीं था। हालांकि, उच्च दबाव वाले प्राकृतिक गैस पाइपलाइनों का व्यास ज्यादातर 50 सेमी से अधिक था। इसके अलावा,MYUAV ड्रोन की उड़ान त्रुटि के कारण MYUAV ड्रोन की कई बार आगे-पीछे उड़ानें चलनी पड़ीं ताकि निरीक्षण की आवश्यकता वाले पाइपलाइनों को कवर किया जा सके।, जो बहुत असुविधाजनक था।

उत्पाद लाभ

लेजर मीथेन डिटेक्टरों की सीमाओं की भरपाई के लिए, एक लेजर ग्राउंड स्कैनिंग गिंबल विकसित किया गया।एक तीन-अक्ष स्थिर गिंबल के साथ जमीन के लंबवत लेजर विकिरण की दिशा बनाए रखनेस्कैनिंग कंट्रोलर गिंबल के घूर्णन को नियंत्रित करता है और जमीन पर लेजर विकिरण का प्रक्षेपण एक निश्चित चौड़ाई (लगभग 3-10 मीटर) पर बहते हुए एक सर्पिल आकार लेता है।परिणामस्वरूप, MYUAV ड्रोन पाइपलाइन रेंज को कवर कर सकता है जिसे एक उड़ान में निरीक्षण करने की आवश्यकता है, उड़ान स्थिति त्रुटियों की भरपाई कर सकता है, और पाइपलाइन से विचलित होने वाले लीक होने वाले वायु द्रव्यमानों को पकड़ सकता है,वास्तविक समय में पता लगाने और निरीक्षण दक्षता की सफलता दर में सुधार.

LC30pro [5G संस्करण]

LC30 प्रो [5G संस्करण] उत्पाद ने मात्रा, वजन, बिजली की खपत और विद्युत चुम्बकीय हस्तक्षेप के संदर्भ में लक्षित अनुकूलन डिजाइन किए हैं,MYUAV ड्रोन की अनुप्रयोग विशेषताओं को लक्षित करना. 25 मिलीसेकंड का प्रतिक्रिया समय सुनिश्चित करता है कि MYUAV DRONE उच्च गति आंदोलन के दौरान भी स्थिर और विश्वसनीय डेटा आउटपुट बनाए रख सकता है। इसमें उच्च संवेदनशीलता की विशेषताएं हैं,उच्च माप सटीकता, कम पता लगाने की सीमा, और तेजी से प्रतिक्रिया की गति, और लगभग रखरखाव और साइट पर माप अंशांकन की आवश्यकता नहीं है।

पारंपरिक इलेक्ट्रोकेमिकल सेंसर डिटेक्शन विधियों की तुलना में, LC30pro [5G संस्करण] गैर-संपर्क माप प्राप्त कर सकता है, हवा में मीथेन गैस के निशान मात्रा को जल्दी से पता लगा सकता है,150 मीटर की अधिकतम पहचान दूरी के साथ और तापमान जैसे पर्यावरणीय कारकों से प्रभावित नहीं है, आर्द्रता, और दबाव, और बहुत उच्च स्थिरता है।

एपीपी नियंत्रणः एंड्रॉयड डेस्कटॉप आइकन खोलें और लेजर मीथेन एपीपी के लॉगिन इंटरफ़ेस दर्ज करें। निरीक्षण प्रक्रिया के दौरान,MYUAV ड्रोन की स्थिति और मीथेन माप डेटा को वास्तविक समय में देखा जा सकता हैपाइपलाइन रिसाव के मामले में, टर्मिनल उपकरण स्वचालित रूप से अलार्म करेगा और डेटा (समय, निर्देशांक, रिसाव एकाग्रता,बाद के चरण में निरीक्षण रिपोर्टों के स्वचालित निर्माण के लिए.

वेब नियंत्रण: मीथेन डेटा की एकीकृत निगरानी और प्रबंधन। मानचित्रों को कॉल करने में सक्षम, 3 डी / 2 डी / समतल दृश्यों के बीच स्विच करना, 3 डी उड़ान प्रक्षेपवक्र प्रदर्शित करना, रंग ब्लॉक मान प्रदर्शित करना,वास्तविक समय में डेटा प्रदर्शित करना, अंकन बिंदुओं और माप, असामान्य क्षेत्रों के आंकड़े, त्वरित स्थिति, ऐतिहासिक रिकॉर्ड की खोज, और निर्यात रिपोर्ट।

प्रणाली की संरचना

L30Pro [5G संस्करण] लेजर मीथेन डिटेक्टर वर्तमान में उपयोग के लिए DJI M300RTK और M350RTKMYUAV ड्रोन पर लगाया जा सकता है।यह सेंसर द्वारा एकत्रित मीथेन सांद्रता डेटा को 5जी मॉड्यूल और डीजेआई एसडीके जैसे विभिन्न संचरण विधियों के माध्यम से प्रदर्शित करने के लिए एक रिमोट कंट्रोल एपीपी या वेबपेज में प्रसारित कर सकता है।.

संरचनात्मक संरचना

लेजर उत्सर्जन और रिसेप्शन मॉड्यूल जांच के अंदर एकीकृत कर रहे हैं, और जांच के अंदर रिसीवर इकाई एक संकेत रिसीवर सर्किट, एक प्रवर्धन सर्किट शामिल है,और एक प्रसंस्करण सर्किटकेंद्रीय प्रसंस्करण इकाई दो प्रोसेसर को अपनाती है। एक डीएसपी प्रोसेसर है जिसका उपयोग फ्लोटिंग-पॉइंट ऑपरेशन के लिए किया जाता है जो सटीक और तेजी से गैस एकाग्रता का परीक्षण कर सकता है,जबकि अन्य प्रोसेसर कार्यात्मक नियंत्रण के लिए प्रयोग किया जाता है, स्थिति का पता लगाने, संचार, और पूरे प्रणाली के अन्य कार्यों. माप लेजर माध्यमिक फोकस के बाद कोलिमेटर द्वारा उत्सर्जित किया जाता है,यह सुनिश्चित करना कि स्पॉट का व्यास 150 मीटर से अधिक 20 सेमी से कम हो, और यह सुनिश्चित करना कि उत्सर्जित प्रकाश संकेत सूर्य के प्रकाश के डॉकिंग से हस्तक्षेप को कम करने और संकेत-शोर अनुपात में सुधार करने के लिए पर्याप्त मजबूत है।जांच के बाहरी भाग में एक तीन-अक्ष गिंबल शामिल है, एक माप लेजर छेद, एक संकेत लेजर छेद, और एक रिसीवर खिड़की.

उत्पाद योजना की संरचना

MYUAV ड्रोन लेजर मीथेन भूमिगत पाइपलाइन निरीक्षण प्रणाली एक व्यापक प्रणाली है जिसमें MYUAV ड्रोन, LC30pro [5G] सेंसर और ग्राउंड कंट्रोल सेंटर शामिल हैं,कुशल भूमिगत गैस पाइपलाइन रिसाव निरीक्षण प्राप्त करने के लिए एक साथ काम करना.

MYUAV ड्रोन: यह पूरी प्रणाली का मूल है, जो LiDAR स्कैनिंग और मीथेन एकाग्रता का पता लगाने के कार्यों को निष्पादित करने के लिए जिम्मेदार है।हस्तक्षेप विरोधी क्षमता, और भूमिगत पाइपलाइनों के वातावरण के अनुकूल होने के लिए धीरज।

LC30pro [5G] सेंसर: MYUAV DRONE को विभिन्न सेंसरों से लैस होने की आवश्यकता है, जैसे कि मीथेन सेंसर, जो वास्तविक समय में भूमिगत पाइपलाइनों में मीथेन सांद्रता की निगरानी कर सकते हैं।यदि मीथेन सांद्रता सुरक्षित सीमा से अधिक है, सेंसर एक अलार्म बज जाएगा.

ग्राउंड कंट्रोल सेंटर: यह पूरी प्रणाली का एक और महत्वपूर्ण हिस्सा है (जिसमें पीसी कंट्रोल एंड और एपीपी कंट्रोल एंड शामिल हैं), जो एमयूएवी ड्रोन द्वारा प्रेषित डेटा प्राप्त करने के लिए जिम्मेदार है।डेटा विश्लेषण और प्रसंस्करण करना, और पाइपलाइन के रखरखाव और मरम्मत के लिए एक आधार प्रदान करता है।
