| एमओक्यू: | 1 |
| कीमत: | 10000usd |
| standard packaging: | मामला |
| Delivery period: | 24 कार्य दिवस |
| भुगतान विधि: | टी/टी |
12 किलोवाट की ड्रोन शक्ति, 6.36 किलोग्राम, 31x24x11 सेमी
| पैरामीटर | |
| वजन | 6.36 किलो |
| माप | 31x24x11 सेमी |
| शक्ति | 12 किलोवाट |
| इनपुट | 750 वीडी.सी. |
| आउटपुट वोल्टेज | 12S. 14S. 18S. |
| आउटपुट करंट | 240A |
| ऑटो संतुलन | ±1.5% |
| दक्षता | ९६% |
बंधे हुए ड्रोन समाधान
प्रणाली मॉडल: एमजे-12के
प्रणाली नाम: 12kw 12S बांधे हुए मानव रहित हवाई वाहन प्रणाली
एकल व्यक्ति 5 मिनट के भीतर प्रस्थान पूर्व तैयारी पूरी कर सके;
लगातार जमीन पर ड्रोन शक्ति प्रदान, 24 घंटों के लिए होवर में मंडराना
380V बिजली की आपूर्ति, जनरेटर बिजली आपूर्ति
मानव रहित हवाई वाहनों की स्थापना की स्थापना, गर्म और ठंडे स्टार्ट के लिए प्लग एंड प्ले समर्थन, शरीर की बैटरी का निर्बाध स्विचिंग बाद में विद्युत कटौती
बंधे हुए पावर सिस्टम का मुख्य कार्य मानव रहित हवाई वाहनों के लिए सुरक्षित और विश्वसनीय दीर्घकालिक उड़ान शक्ति प्रदान करना है, जिसमें एक बंधे हुए बॉक्स और एक ऑनबोर्ड पावर सप्लाई शामिल है।बंधे हुए बॉक्स में एक घुमावदार लिंच शामिल है, ग्राउंड पावर सप्लाई, और बांधे हुए केबल्स। बांधा हुआ बॉक्स जनरेटर या नेटवर्क पावर द्वारा प्रदान की गई एसी पावर को उच्च वोल्टेज डीसी पावर में परिवर्तित करने के लिए जमीन पर रखा जाता है,जो बंधे केबलों के माध्यम से ऑनबोर्ड पावर सप्लाई में प्रेषित किया जाता है. ऑनबोर्ड पावर सप्लाई ड्रोन पर स्थापित है और ड्रोन द्वारा उपयोग के लिए उच्च वोल्टेज डीसी पावर को निम्न वोल्टेज डीसी पावर में परिवर्तित करता है।बंधा हुआ केबल ड्रोन के चढ़ाई और उतरने का अनुसरण करता है और स्वचालित रूप से पुनर्प्राप्ति और रिलीज को सिंक्रनाइज़ करता है, विद्युत ऊर्जा और संकेतों का प्रसारण करता है।
लंगर लगाने की शक्ति प्रणाली का विद्युत आरेख
यह उत्पाद मुख्य रूप से स्थिर और विश्वसनीय बिजली की आपूर्ति प्रदान करने के लिए बहु-रोटर मानव रहित हवाई वाहनों के साथ जोड़ा जाता है। यह न केवल बोर्ड पर कम बैटरी जीवन की समस्या को हल करता है,लेकिन यह भी व्यापक रूप से इस्तेमाल अस्थिर बंधा बिजली की आपूर्ति योजना के नुकसान को हल करता हैयह मानव रहित हवाई वाहनों के निरंतर लंबे समय तक चलने वाले उड़ान संचालन को प्राप्त कर सकता है।मानव रहित हवाई वाहन विभिन्न मिशन पेलोड को स्थापित करके विभिन्न अनुप्रयोग परिदृश्यों को प्राप्त कर सकते हैं, और सभी गतिशील उपकरणों जैसे लोगों, वाहनों, जहाजों, आदि के साथ स्थान लक्ष्य स्थानांतरित कर सकते हैं। वे मुख्य रूप से उच्च ऊंचाई प्रकाश व्यवस्था, वीडियो निगरानी,आपातकालीन बचाव और आपदा राहत, और आपातकालीन संचार क्षेत्र।
|

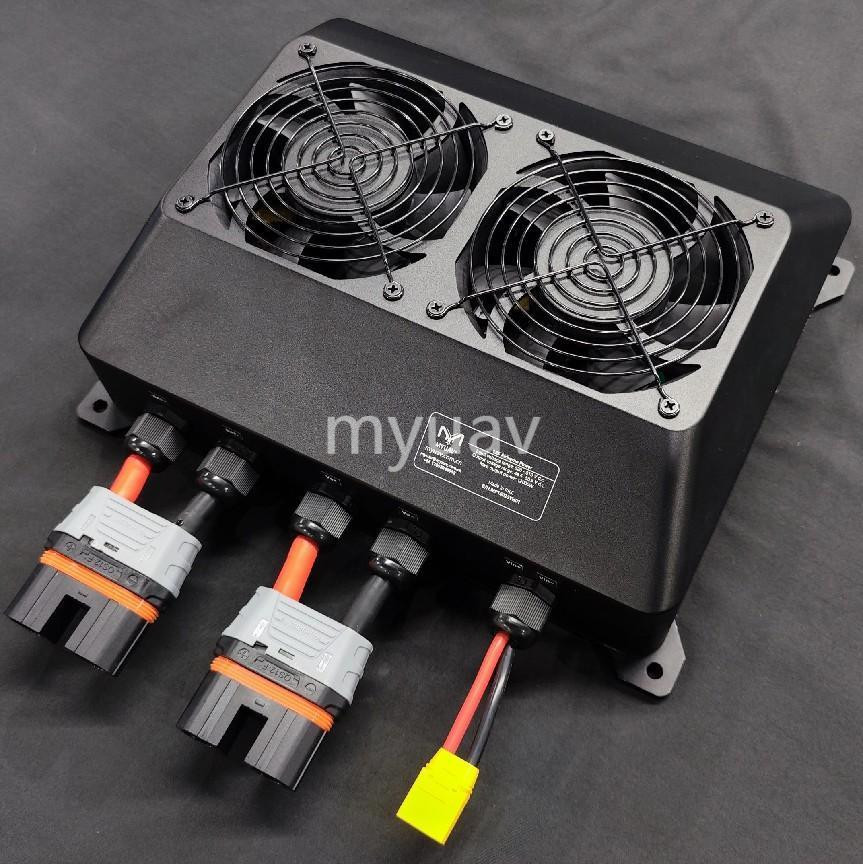

समर्पित बोर्ड पावर सप्लाई
|
|
≤ 260 मिमी * 190 मिमी * 100 ± 1 मिमी |
|
≤ 6000 ग्राम | |
|
12 किलोवाट | |
|
12S | |
|
९६% | |
|
ड्रोन उड़ान के दौरान, यदि जमीन बिजली की आपूर्ति असामान्य रूप से बाधित है, ड्रोन उड़ान और सामान्य रूप से लैंड कर सकते हैं | |
|
110% नामित वोल्टेज, स्व-पुनर्प्राप्त | |
|
250A, स्व-पुनर्प्राप्त | |
|
100 °C | |
|
टर्मिनल मूर्खतापूर्ण | |
|
हाँ, यह स्वयं को ठीक कर सकता है |
|
बंधा हुआ बेस स्टेशन
|
|
60.5x45x48 सेमी |
|
AC380V बिजली की आपूर्ति. AC की निरंतर उड़ान समय 24 घंटे से कम नहीं होना चाहिए; | |
|
≥ 130 मीटर | |
|
0-130 मीटर के केबलों के लिए स्वतः लेने और भुगतान समारोह | |
|
|
|
| वजन | 55 किलोग्राम का बंधा हुआ बेस स्टेशन | |
| लंगर का तार | मॉडल | 4-कोर केबल में निर्मित |
| व्यास | ≤ 6 मिमी | |
| अतिप्रवाह क्षमता | 20A | |
| वजन | ≤ 3.2 किलोग्राम/100 मीटर | |
| आंतरिक प्रतिरोध | ≤ 2.4 Ω/ 100m@20 °C | |
| वोल्टेज का सामना करना | ब्रेकडाउन के बिना ≥ 1500V (AC) (60S) |
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
