MYUAV पावर सप्लाई सिस्टम Tether Drone System

MYUAV पावर सप्लाई सिस्टम Tether Drone System

1.विशिष्ट विशेषताएं
1) हल्का और पोर्टेबल: छोटा आकार, हल्का वजन, समर्थन खींच स्टैंड या पोर्टेबल, ले जाने में आसान और तेजी से तैनाती;

2)सरल संचालनः कनेक्शन चालू होने के बाद, टेकऑफ और लैंडिंग के दौरान यूएवी को संचालित करने की कोई आवश्यकता नहीं है, बस यूएवी को संचालित करें;

3)शक्तिशालीः व्यापक इनपुट और आउटपुट सुरक्षा कार्य, संचालन और दोष रिकॉर्ड भंडारण, वायर्ड संचार और मोबाइल फोन सिंक्रनाइज़ेशन का समर्थन;

4)स्वचालित घुमाव और घुमावः मानव हस्तक्षेप के बिना, विमान के लिफ्ट और गति के अनुसार अनुकूलनशील समायोजन और स्वचालित भुगतान, लेने और केबल की व्यवस्था;

5) निरंतर वोल्टेज स्थिरीकरण: वायु में विद्युत आपूर्ति में इनपुट और स्थिर वोल्टेज स्थिरीकरण आउटपुट की एक विस्तृत श्रृंखला है। स्टैंडबाय बैटरी की क्षमता यूएवी के लैंडिंग समय को पूरा कर सकती है।

2.अनुकूली ड्रोन
इसे संबंधित यूएवी के साथ जोड़ा जाता है ताकि एक बंधे हुए ड्रोन प्रणाली का निर्माण हो सके।
1) समर्थन उड़ान ऊंचाईः 120 ~ 220 मीटर (केबल लंबाईः 220 मीटर, आरक्षित सुरक्षा लंबाई);
2) समर्थन टेकऑफ वजनः 30~55kg (यूएवी बल दक्षता अलग है, यह डेटा केवल संदर्भ के लिए है) ।

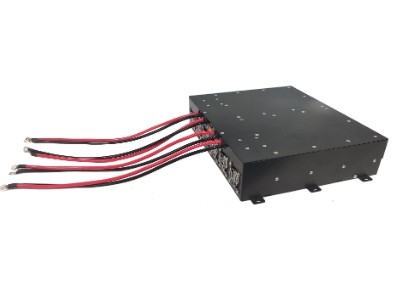

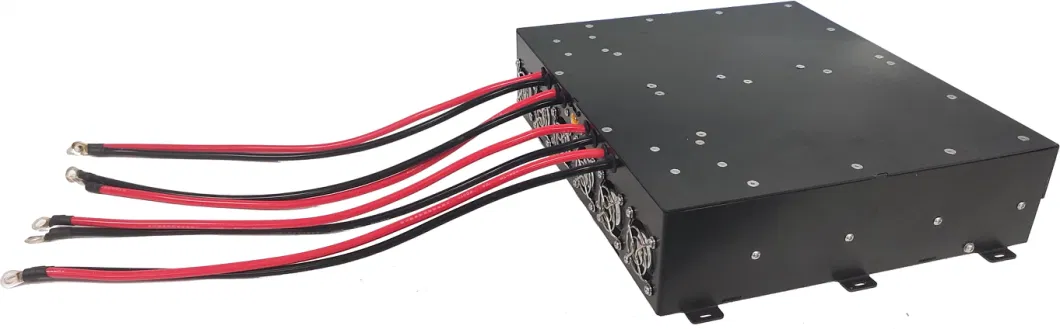

3.वायु मॉड्यूल(बोर्ड पावर सप्लाई)


1) इनपुट वोल्टेजः 580~810Vdc व्यापक रेंज इनपुट, स्थिर वोल्टेज आउटपुट;
2) आउटपुट वोल्टेजः 50± 0.5Vdc, आउटपुट वोल्टेज अनुकूलन का समर्थन;
3) आउटपुट शक्तिः 12000W (नामित दीर्घकालिक आउटपुट), 15000W (पीक मान ≤ 30s);

4) सुरक्षा कार्य
A. इनपुट ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षाः बंद होने पर सुरक्षा, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
B. आउटपुट ओवर करंट प्रोटेक्शन: लगातार करंट स्टेप डाउन प्रोटेक्शन, फेल एलिमिनेशन और ऑटो रिकवरी;
सी. आउटपुट शॉर्ट सर्किट सुरक्षाः आउटपुट करंट लिमिटिंग ऑपरेशन, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
D. आउटपुट अतितापमान संरक्षणः खोल का तापमान 95 ± 2.5 oC है, और ठंडा करने और स्व-पुनर्प्राप्त करने के बाद;
E. आउटपुट ओवरवोल्टेज सुरक्षाः स्वचालित रूप से बंद और लॉक, पुनः आरंभ और पुनर्प्राप्ति के लिए बिजली पर;

5) संचार कार्यः CAN संचार, रिपोर्टिंग वोल्टेज, वर्तमान, तापमान और अन्य डेटा और स्थिति;
6) स्थापना की विधिः आरक्षित स्थापना लग और शिकंजा के साथ तय;
7) गर्मी फैलाव मोडः निर्मित प्रशंसक सक्रिय गर्मी फैलाव, आरक्षित हवा नलिका मजबूर हवा ठंडा;
8) इंटरफ़ेसः इनपुट XT60, आउटपुट XT90, समर्थन इंटरफ़ेस अनुकूलन;
9) आकारः 295*254*71 ± 0.5 मिमी (माउंटिंग लैग और इंटरफेस को छोड़कर);
10) वजनः 4.5 ± 0.1 किलोग्राम (बाहरी कनेक्टर और तारों को छोड़कर)


4.टीईथर cसक्षम


1) सामग्रीः बहु-तंतु चांदी-प्लेटेड तांबे की तार, मिश्रित फ्लोरोप्लास्टिक इन्सुलेशन परत, कसकर लिपटे ऑप्टिकल फाइबर यूनिट, उच्च तापमान प्रतिरोधी कोपोलिमर शीट,उच्च तन्यता मॉड्यूल विमानन ग्रेड फाइबर ब्रैड;
2) कार्य करंटः 15~20A;
3) डीसी प्रतिरोधः 2.5 ± 0.2 Ω, 100 मीटर लूप @ 20 oC,
4) तन्यता शक्तिः ≥ 200 किलोग्राम, दोहराए जाने और 1000 बार रिहाई के प्रतिरोध;
5) इन्सुलेशन ताकतः ≥ 3000Vdc, 1 मिनट के लिए कोई ब्रेकडाउन नहीं;
6) लंगर की लंबाईः 220 ± 2 मीटर;
7) ऑप्टिकल फाइबर संचारः एफसी कनेक्टर के साथ 1 ऑप्टिकल फाइबर अनुकूलित है (वैकल्पिक);
8) बाहरी व्यासः 4.5 ± 0.2 मिमी;
9) वजनः 46 ± 0.5g/m.

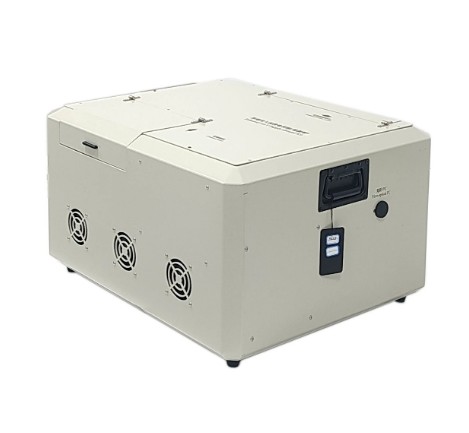

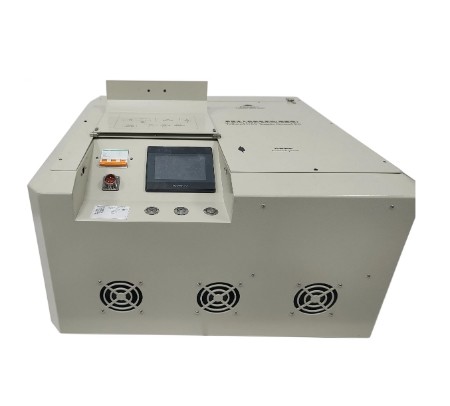

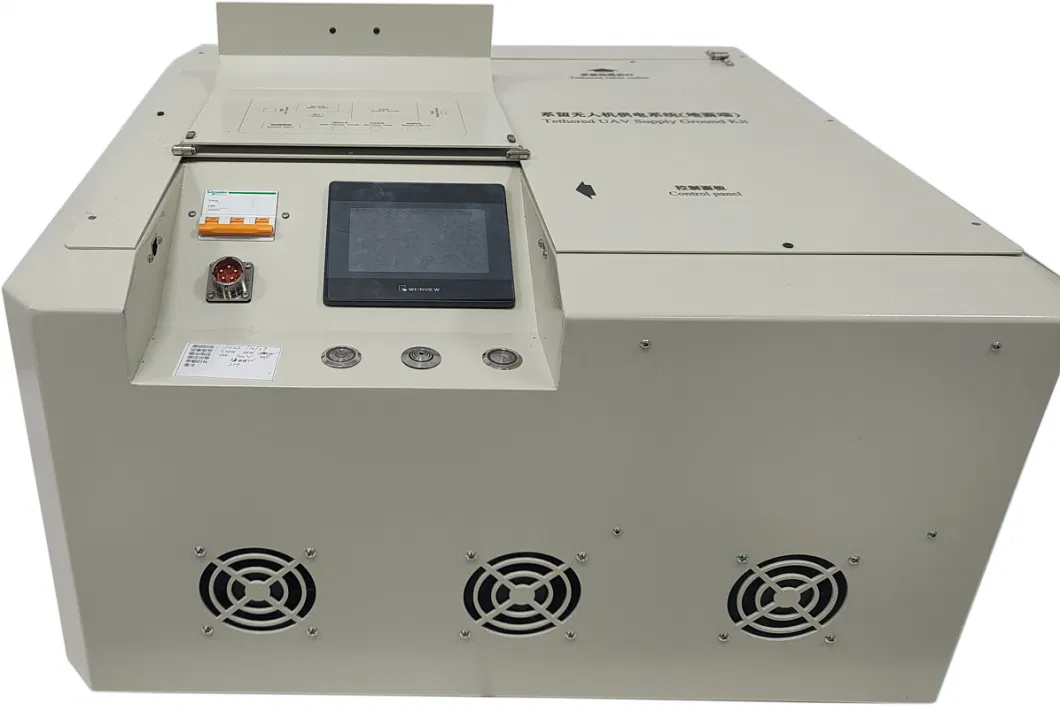

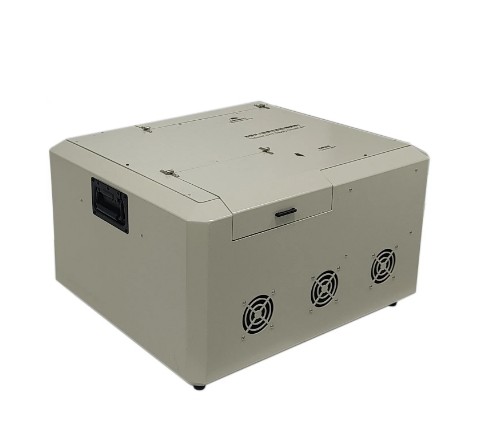

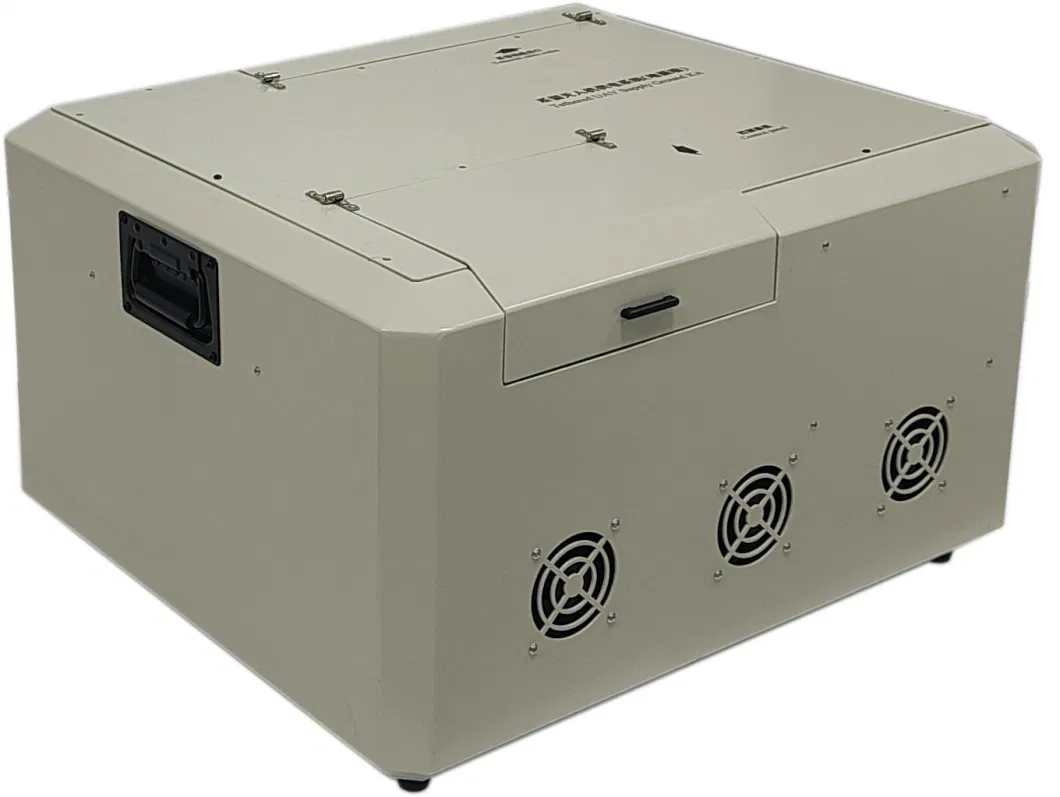

5.जमीनमॉड्यूल(बंधनबॉक्स)


1) इनपुट वोल्टेजः 270~490Vac तीन चरण, 50/60Hz;
2) आउटपुट वोल्टेजः 400~750Vdc समायोज्य, फैक्टरी डिफ़ॉल्ट 750Vdc;
3) आउटपुट शक्तिः 20000W;

4) सुरक्षा कार्य
A. इनपुट ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षाः बंद होने पर सुरक्षा, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
B. आउटपुट ओवर करंट प्रोटेक्शन: लगातार करंट स्टेप डाउन प्रोटेक्शन, फेल एलिमिनेशन और ऑटो रिकवरी;
सी. आउटपुट शॉर्ट सर्किट सुरक्षाः आउटपुट करंट लिमिटिंग ऑपरेशन, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
D. आउटपुट अतितापमान संरक्षणः खोल का तापमान 95 ± 2.5 oC है, और शीतलन स्व-पुनर्प्राप्त है;
E. आउटपुट ओवरवोल्टेज सुरक्षाः स्वचालित रूप से बंद और लॉक, पुनः आरंभ और पुनर्प्राप्ति के लिए बिजली पर;

5) डाटा डिस्प्लेः 4.3 इंच का टच स्क्रीन वर्तमान, वोल्टेज, तापमान, केबल रील आउट लंबाई, ऑपरेशन रिकॉर्ड, दोष रिकॉर्ड और अन्य डेटा प्रदर्शित करता है;
6) अलार्म फंक्शनः जब सिस्टम में खराबी होती है, तो डिस्प्ले स्क्रीन गलती की जानकारी प्रदर्शित करेगी, और गलती चेतावनी प्रकाश लाल और बीप चमक जाएगा;
7) संचार कार्यः आरक्षित नेटवर्क इंटरफेस, Modbus tcp संचार, समर्थन वायर्ड संचार और मोबाइल फोन सिंक्रनाइज़ेशन डिस्प्ले;
8) केबल रील में और बाहर अधिकतम गतिः 0 ~ 2m/s, 10 गियर समायोज्य;
9) केबल रील के अंदर और बाहर तनावः केबल रील के अंदर और बाहर तनाव को 10 गियर में विभाजित किया गया है, जिन्हें समायोजित किया जा सकता है;
10) कार्य मोडः निष्क्रिय रील बाहर, सक्रिय रील में, स्वचालित तार व्यवस्था, और आराम केबल में मजबूर रील के लिए बटन दबा सकते हैं;
11) ढोने का परिवहनः खींचने की छड़ी और हाथ से पोर्टेबल ले जाने का समर्थन;
12) इंटरफ़ेसः इनपुट 3 कोर एविएशन सॉकेट, ऑप्टिकल फाइबर एफसी पोर्ट (वैकल्पिक), संचार नेटवर्क पोर्ट LAN पोर्ट, टाइप-सी;
13) बटन और स्विच: उच्च वोल्टेज आउटपुट बटन, मजबूर बटन में केबल रील, एसी इनपुट स्विच, अलार्म लैंप;
14) आकारः 645*550*350 ± 0.5 मिमी;

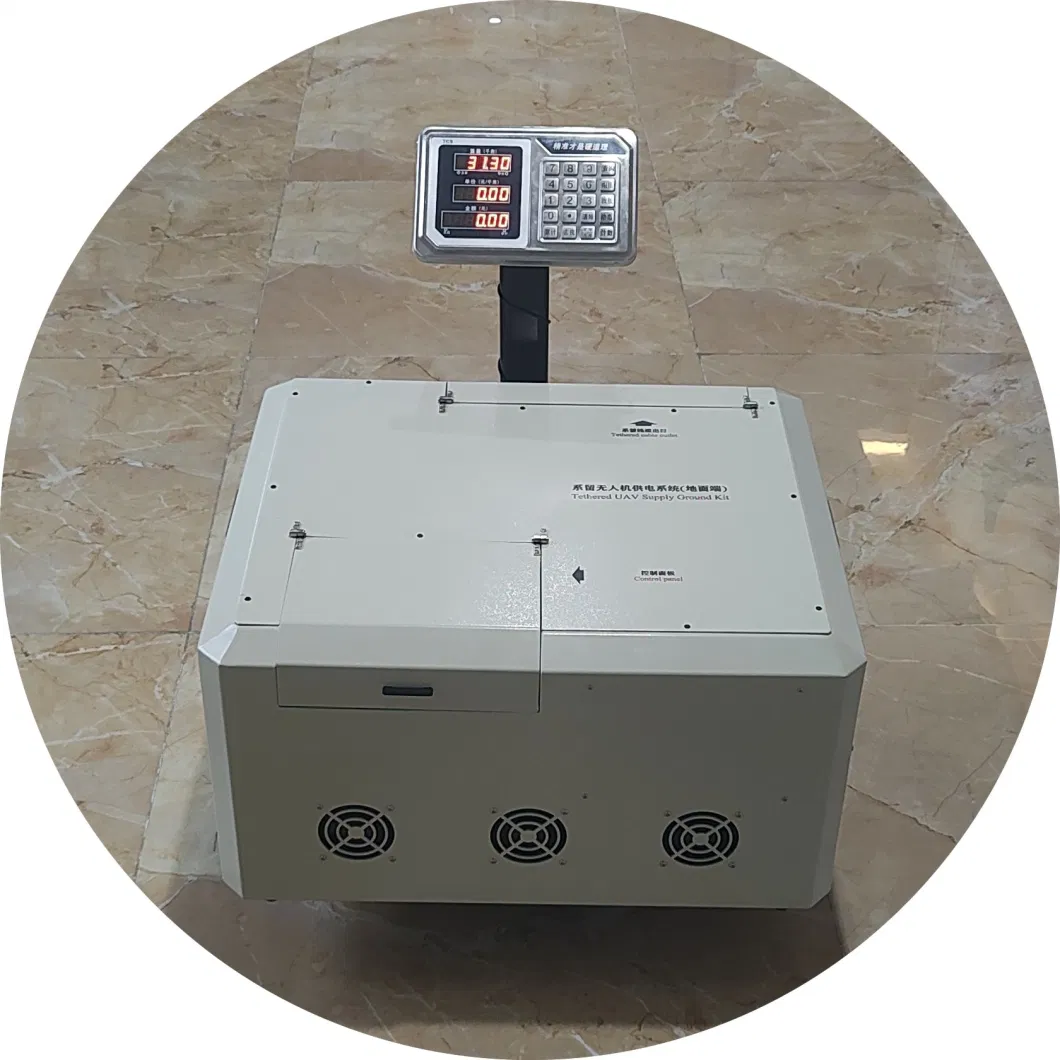

15) वजनः 40 ± 0.5 किलोग्राम (बंद केबल सहित) ।

अक्सर पूछे जाने वाले प्रश्न

1. **प्रश्नः MYUAV का बांधा हुआ बिजली संयंत्र क्या है? **.
**A:** MYUAV का Tethered Power Station एक अभिनव उच्च ऊंचाई वाला बिजली उत्पादन समाधान है जो एक बड़े ड्रोन को ग्राउंड पावर स्रोत से जोड़ने के लिए Tethered Drone तकनीक का उपयोग करता है।ड्रोन एक छोटी पवन टरबाइन या सौर पैनल को आकाश में उड़ने के लिए ले जाता है, बिजली उत्पन्न करने के लिए उच्च ऊंचाई पर हवा या सूर्य के प्रकाश संसाधनों का उपयोग करता है, और फिर बांधे हुए केबलों के माध्यम से शक्ति को वापस जमीन पर भेजता है।

2. **प्रश्नः MYUAV बांधे हुए बिजली संयंत्र कैसे काम करता है? **.
**A:** कामकाजी सिद्धांत मुख्य रूप से ड्रोन को एक मंच के रूप में उपयोग करना है ताकि इसे ऊंचाई तक उठाया जा सके जो पारंपरिक पवन टरबाइन तक नहीं पहुंच सकती है, जहां हवा की गति अधिक स्थिर और मजबूत है,इस प्रकार बिजली उत्पादन दक्षता में सुधारयान को यान की उड़ान और बिजली उत्पादन उपकरण के संचालन को बनाए रखने के लिए जमीन से जुड़ी उच्च शक्ति वाली केबलों के माध्यम से बिजली की निरंतर आपूर्ति प्राप्त होती है।

3. **प्रश्नः MYUAV के साथ जुड़े बिजली संयंत्र कितना कुशल है? **
**A:** क्योंकि वास्तविक डेटा विशिष्ट यूएवी मॉडल और बिजली उत्पादन उपकरण के विन्यास पर निर्भर करता है,MYUAV ने पवन या सौर संसाधनों के कुशल उपयोग के माध्यम से प्रति इकाई क्षेत्रफल बिजली उत्पादन में वृद्धि की हो सकती हैपारंपरिक ग्राउंड-आधारित बिजली संयंत्रों की तुलना में, उच्च ऊंचाई वाली पवन या सौर ऊर्जा में प्रति यूनिट क्षेत्रफल अधिक बिजली उत्पादन क्षमता है।लेकिन सटीक दक्षता के आंकड़ों को MYUAV कंपनी द्वारा प्रदान किए गए उत्पाद प्रदर्शन संकेतकों का उल्लेख करना होगा।.

4. **प्रश्नः किस वातावरण में MYUAV बंधे हुए बिजली संयंत्र काम कर सकते हैं? **.
**A:** MYUAV के बांधे हुए बिजली संयंत्रों को मौसम संबंधी परिस्थितियों की एक सुरक्षित सीमा के भीतर काम करने में सक्षम होना चाहिए, जैसे चरम मौसम की स्थिति से बचना,जबकि बंधे केबलों की सुरक्षा और स्थिरता सुनिश्चित करते हुएखरीद से पहले विस्तृत मानकों के लिए विशिष्ट परिचालन वातावरण की शर्तों के बारे में MYUAV से परामर्श किया जाना चाहिए।

5. **प्रश्नः बांधे हुए यूएवी को कैसे पुनर्प्राप्त और बनाए रखा जाए? **.
**A:** MYUAV एक स्वचालित या अर्ध-स्वचालित वसूली प्रणाली से लैस किया जा सकता है ताकि यदि आवश्यक हो तो सुरक्षित रूप से लैंड और वसूली की जा सके।यूएवी पर बिजली उत्पादन उपकरण पर नियमित रखरखाव जांच करते समयरखरखाव प्रक्रिया में ड्रोन के शरीर, बिजली प्रणाली, बिजली उत्पादन उपकरण और बांधे हुए केबलों की अखंडता निरीक्षण और मरम्मत शामिल हो सकती है।

एक बार फिर उपरोक्त जानकारी बंधे हुए यूएवी प्रौद्योगिकी के सामान्य अनुप्रयोग पर आधारित है।कृपया नवीनतम और सबसे सटीक उत्पाद विवरण के लिए कंपनी से सीधे संपर्क करें, प्रदर्शन मापदंडों और सेवा समर्थन।
