ड्रोन के लिए MYUAV टेथरिंग पावर सिस्टम

एमयूएवी यूएवी के लिए टेथरिंग पावर सिस्टम क्या है

टेथरिंग पावर सिस्टम में मानव रहित विमानों को टेथर सिस्टम और बेस पावर स्टेशन के साथ जोड़ा गया है। यह प्रणाली एक टेथर केबल के माध्यम से मानव रहित विमान को निरंतर बिजली प्रदान करती है।यह मानव रहित विमानों को लंबे समय तक हवा में रहने में सक्षम बनाता है, और उन्हें ऑन-बोर्ड बैटरी से स्वतंत्र बनाता है।

टेथर पावर सिस्टम 33 मीटर-360 मीटर के टेथर केबल प्रदान करता है जो डीजेआई माविक 3 जैसे छोटे ड्रोन और एमटीओवी 55 किलोग्राम के बड़े ड्रोन के लिए उपयुक्त है।प्रणाली विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता हैटियर पावर सिस्टम प्रमुख जानकारी प्रदर्शित करता है ताकि ऑपरेटर को स्थिति की निरंतर निगरानी करना सुविधाजनक हो।

आवेदन

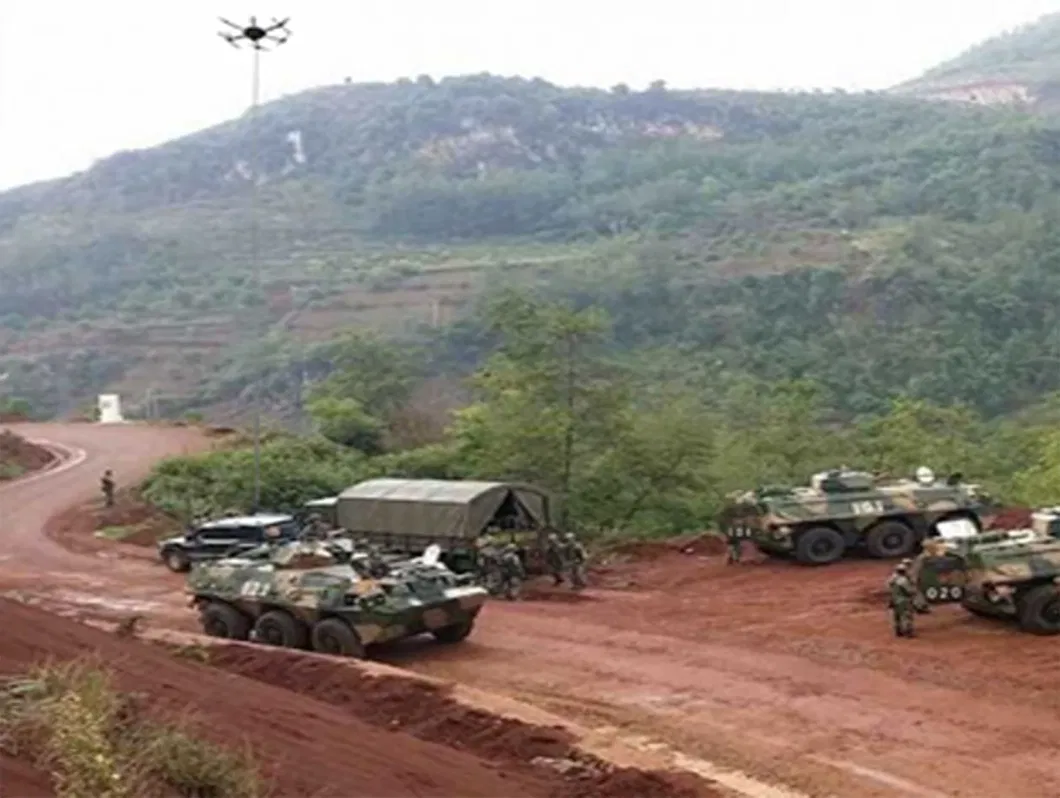

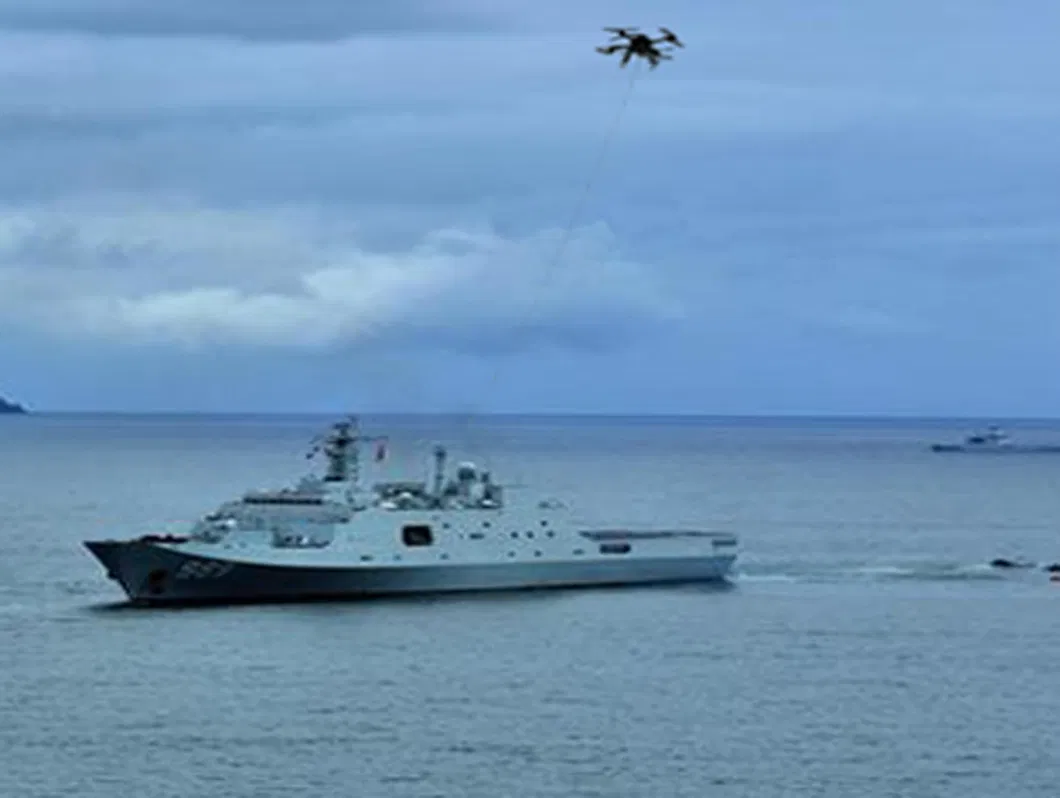

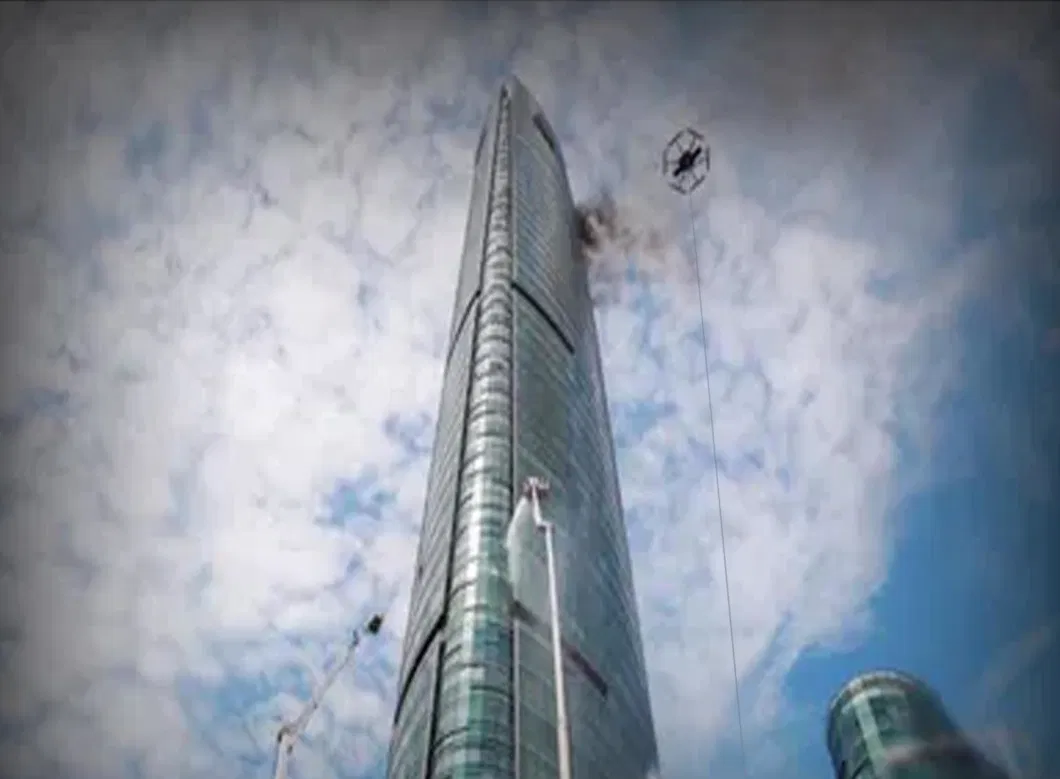

टेदर पावर सिस्टम निगरानी, दीर्घकालिक स्वास्थ्य निगरानी, आपातकालीन संचार, यातायात प्रबंधन, पर्यावरण निरीक्षण, वैज्ञानिक अनुसंधान और कई अन्य में महत्वपूर्ण भूमिका निभाता है।

1.विशिष्ट विशेषताएं
हल्का वजन और पोर्टेबलः आकार 645*550*350 मिमी छोटा और वजन 36 किलोग्राम हल्का, स्क्रॉलिंग या पोर्टेबिलिटी का समर्थन करता है, ले जाने में आसान और 2 मिनट में तेजी से तैनाती

सरल संचालनः कनेक्शन के बाद संचालित बांधे हुए रील प्रणाली पर संचालित किया जाता है, यूएवी टेकऑफ और लैंडिंग उड़ान की पूरी प्रक्रिया को बांधे हुए बॉक्स को संचालित करने की आवश्यकता नहीं है,बस उड़ान संचालन पर ध्यान केंद्रित करें;

मल्टीफंक्शनल: व्यापक इनपुट और आउटपुट सुरक्षा कार्य (स्व-पुनर्प्राप्ति), संचालन और दोष रिकॉर्ड भंडारण, वायर्ड संचार और मोबाइल डिस्प्ले और नियंत्रण के लिए समर्थन।

स्वचालित केबल रोल इन और आउट जबकि ड्रोन लेने और लैंडिंग के साथः यह अनुकूलनशील रूप से समायोजित कर सकते हैं और स्वचालित रूप से रिलीज़, रोल इन, और उठाने, गति, और ड्रोन की अन्य स्थितियों के आधार पर केबलों को रखना,मानव हस्तक्षेप के बिना.

निरंतर वोल्टेज विनियमन: ऑनबोर्ड पावर सप्लाई में इनपुट और निरंतर वोल्टेज विनियमन आउटपुट की एक विस्तृत श्रृंखला है,और सुसज्जित बैकअप बैटरी क्षमता ड्रोन के सुरक्षित लैंडिंग समय को पूरा कर सकती है.

2.अनुकूली ड्रोन

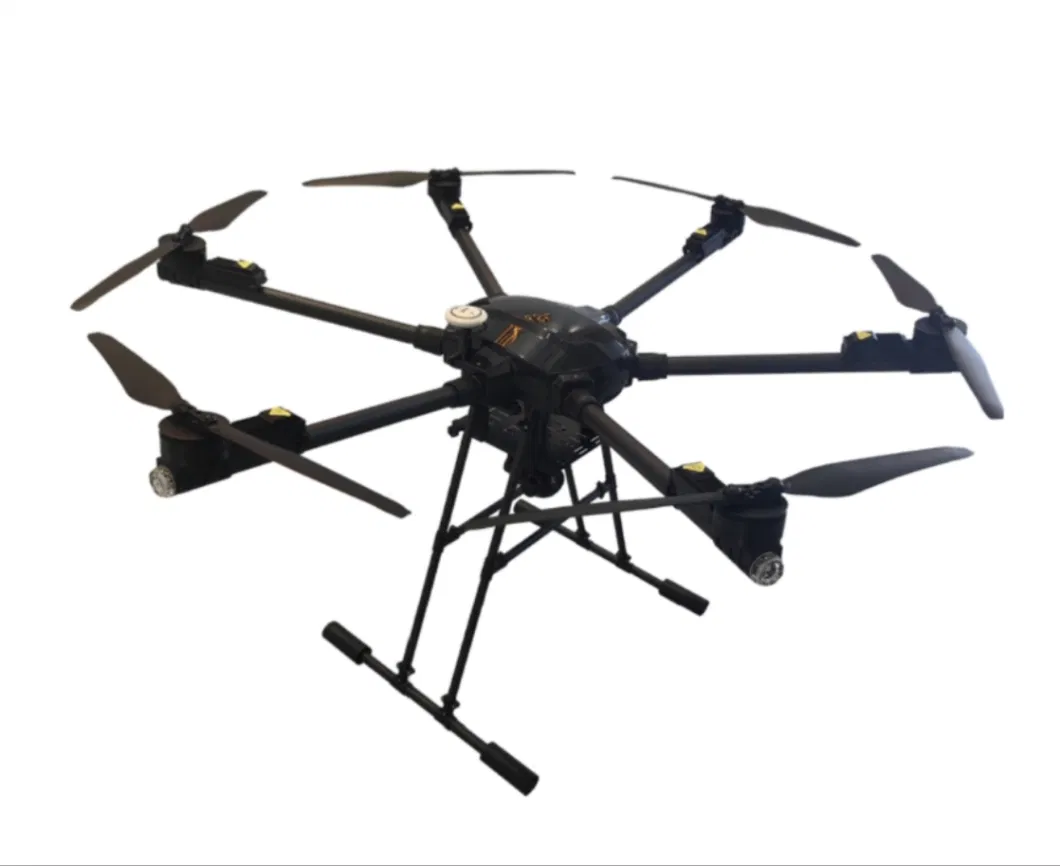

एक बंधे हुए ड्रोन प्रणाली बनाने के लिए संबंधित ड्रोन के साथ संयोजन में उपयोग किया जाता है
समर्थन उड़ान ऊंचाईः 120-200 मीटर (ट्रेडेड केबल 220 मीटर, सुरक्षित लंबाई आरक्षित)
समर्थन अधिकतम टेकऑफ वजनः 30~55kg (ड्रोन पावर दक्षता भिन्न होती है, पैरामीटर केवल संदर्भ के लिए हैं)

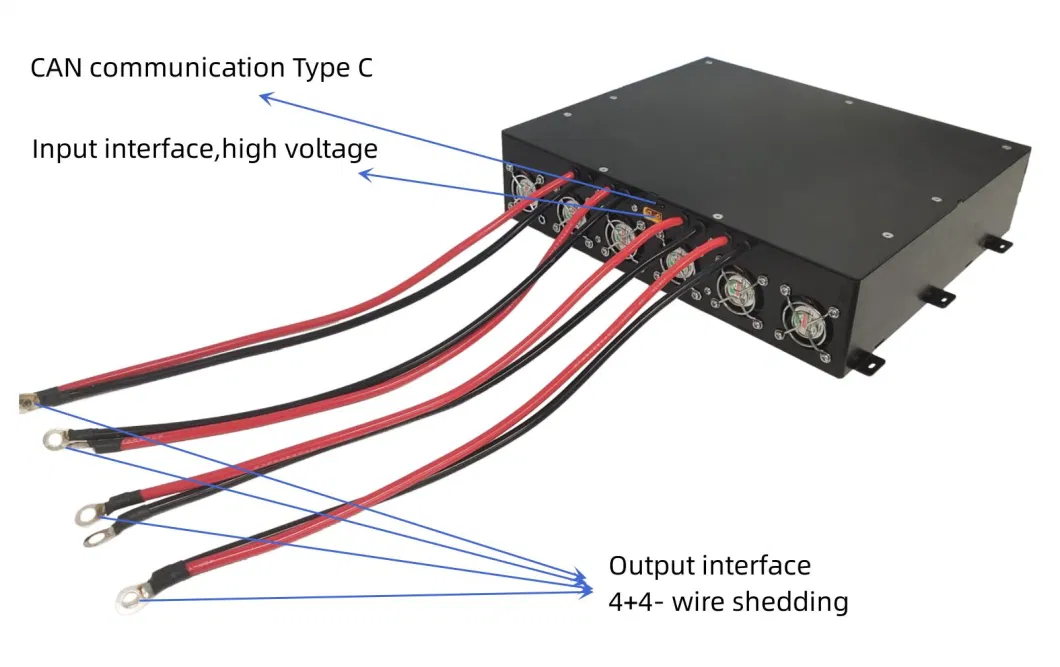

3.संचालित वायु मॉड्यूल(बोर्ड पावर सप्लाई)

1) इनपुट वोल्टेजः इनपुट 580-810Vdc की विस्तृत सीमा के भीतर, स्थिर वोल्टेज आउटपुट;
2) आउटपुट वोल्टेजः 50 ± 0.5Vdc, अनुकूलित आउटपुट वोल्टेज का समर्थन;
3) आउटपुट शक्तिः 12000W (नामित दीर्घकालिक आउटपुट), 15000W (पीक मान ≤ 30s);

4) सुरक्षा कार्य
a. इनपुट ओवरवोल्टेज और अंडरवोल्टेज सुरक्षाः बंद होने की सुरक्षा, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
b. आउटपुट ओवरकंट्रैक्ट प्रोटेक्शन: निरंतर करंट स्टेप-डाउन प्रोटेक्शन, फॉल्ट एलिमिनेशन और सेल्फ रिकवरी;
c. आउटपुट शॉर्ट सर्किट सुरक्षाः आउटपुट करंट लिमिटिंग ऑपरेशन, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
d. आउटपुट अतितापमान संरक्षणः खोल का तापमान 95 ± 2.5 oC है, और यह ठंडा होने के बाद बंद और स्व-पुनर्प्राप्त होता है;
e. आउटपुट ओवरवोल्टेज सुरक्षाः स्वचालित रूप से बंद और लॉक, फिर से शुरू और शक्ति बहाल;

5) संचार कार्यः CAN संचार, रिपोर्टिंग वोल्टेज, वर्तमान, तापमान और अन्य डेटा और स्थिति;
6) स्थापना की विधि: आरक्षित स्थापना कान और उन्हें शिकंजा के साथ तय;
7) ताप अपव्यय विधि: सक्रिय ताप अपव्यय के लिए निर्मित पंखे, मजबूर हवा शीतलन के लिए आरक्षित वायु नलिका;
8) इंटरफ़ेसः इनपुट XT60, आउटपुटXT90, यातारों को हटाना, इंटरफेस अनुकूलन का समर्थन;
9) आकारः 295*254*71 ± 0.5 मिमी (इंस्टॉलेशन कानों और इंटरफेस को छोड़कर);
10) वजनः 4.5 ± 0.1 किलोग्राम (बाहरी कनेक्टर्स और तारों को छोड़कर);

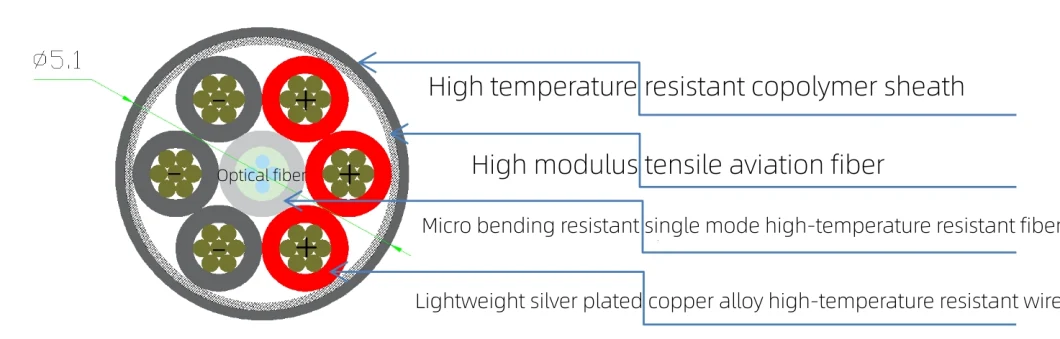

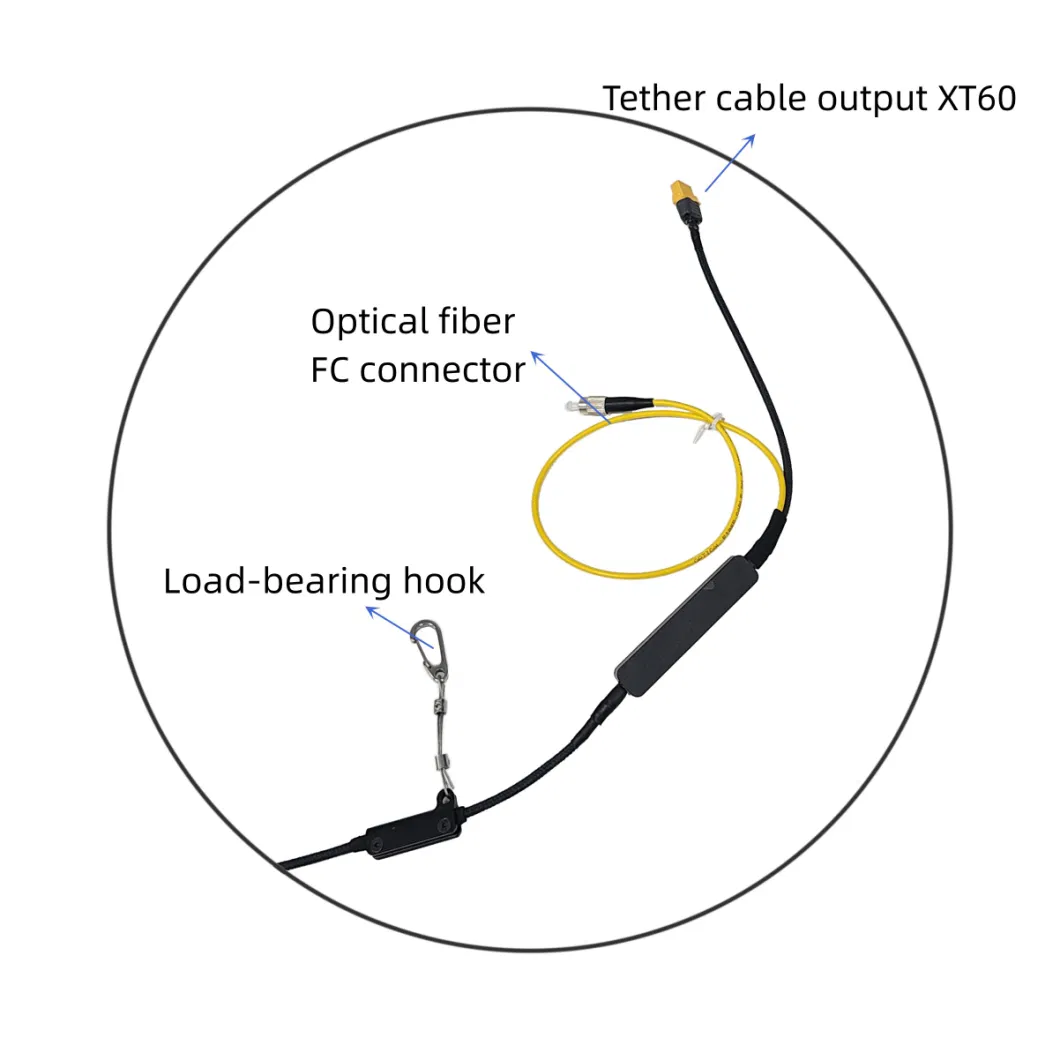

4.टेथर सीसक्षम

1) सामग्री: बहु-स्ट्रैन्डेड सिल्वर प्लेटेड कॉपर वायर, कम्पोजिट फ्लोरोप्लास्टिक इन्सुलेशन परत, कसकर लिपटे फाइबर ऑप्टिक यूनिट, उच्च तापमान प्रतिरोधी कोपोलिमर शीट,उच्च तन्यता मॉड्यूल विमानन ग्रेड फाइबर बुना परत;
2) कार्य करंटः 15-20A;
3) डीसी प्रतिरोधः 2.5 ± 0.2 Ω, 100 मीटर लूप @ 20 oC,
4) तन्यता शक्तिः ≥ 150 किलोग्राम, बार-बार वापस लेने और 1000 बार रिलीज़ समय के लिए प्रतिरोधी;
5) इन्सुलेशन ताकतः ≥ 3000Vdc, 1 मिनट के लिए कोई टूटने नहीं;
6) केबल लंबाईः 220 ± 2 मीटर (अनुकूलित केबल लंबाई का समर्थन करता है 160 ~ 330 मीटर);
7) फाइबर ऑप्टिक संचारः मानक विन्यास में ऑप्टिक फाइबर शामिल नहीं हैं, और 1-2 ऑप्टिक फाइबर वैकल्पिक हैं।
8) बाहरी व्यासः 4.9 ± 0.2 मिमी;
9) वजनः 29 ± 0.5g/m.

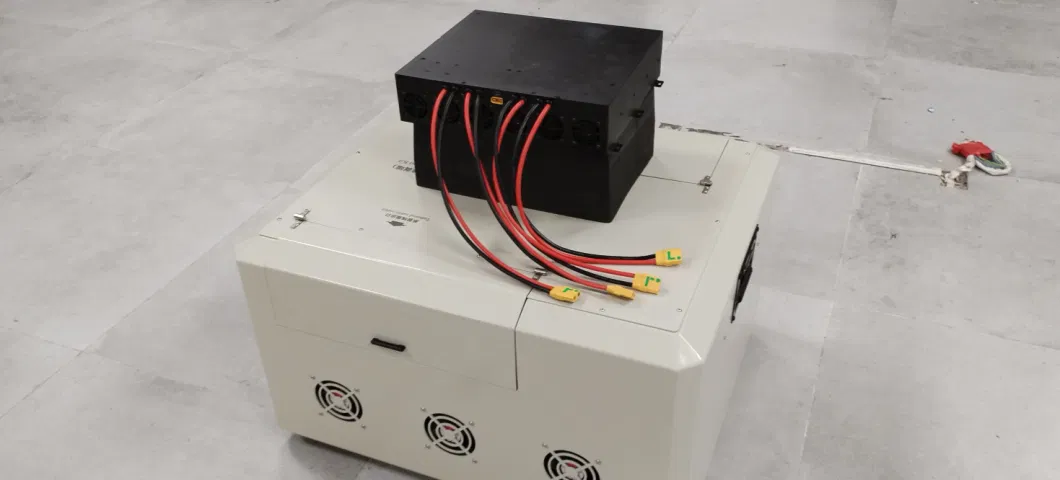

5. संचालित बंधे हुए रील प्रणाली

1) इनपुट वोल्टेजः 260~530Vac (3-चरण, इनडोर पावर/जनरेटर)
2) आउटपुट वोल्टेजः 400~750Vdc समायोज्य, फैक्टरी डिफ़ॉल्ट 750Vdc;
3) आउटपुट शक्तिः 20000W;


4) सुरक्षा कार्यः
A. इनपुट ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षाः बंद होने पर सुरक्षा, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
B. आउटपुट ओवर करंट प्रोटेक्शन: लगातार करंट स्टेप डाउन प्रोटेक्शन, फेल एलिमिनेशन और ऑटो रिकवरी;
सी. आउटपुट शॉर्ट सर्किट सुरक्षाः आउटपुट करंट लिमिटिंग ऑपरेशन, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
D. आउटपुट अतितापमान संरक्षणः खोल का तापमान 95 ± 2.5 oC है, और ठंडा होने के बाद यह स्व-पुनर्प्राप्त है;
E. आउटपुट ओवरवोल्टेज सुरक्षाः स्वचालित रूप से बंद और लॉक, पुनः आरंभ और पुनर्प्राप्ति के लिए बिजली पर;

5) डाटा डिस्प्लेः 4.3 इंच का टच स्क्रीन वर्तमान, वोल्टेज, तापमान, केबल लंबाई, ऑपरेशन रिकॉर्ड, दोष रिकॉर्ड और अन्य डेटा प्रदर्शित करता है;
6) अलार्म समारोहः सिस्टम की खराबी के मामले में, डिस्प्ले स्क्रीन गलती की जानकारी प्रदर्शित करने के लिए स्क्रॉल करेगा, और गलती चेतावनी प्रकाश लाल और बीप चमक जाएगा;
7) संचार कार्यः मॉडबस टीसीपी संचार (मानक उत्पाद में कोई खुला इंटरफ़ेस नहीं है), वायर्ड संचार और मोबाइल फोन सिंक्रोनस डिस्प्ले का समर्थन करता है
8) संकुचन गतिः 0~2m/s, 10 गियर समायोज्य;
9) रिट्रीट और रिलीज़ टेंशनः रिट्रीट और रिलीज़ टेंशन को 10 गियर में विभाजित किया गया है, जिन्हें समायोजित किया जा सकता है;
10) कार्य मोड: निष्क्रिय रूप से बाहर रील केबल, सक्रिय रील केबल में, स्वचालित रील केबल घुमाव, और बटन मजबूर रील में;
11) पोर्टेबल परिवहनः कार में ले जाया जा सकता है या स्थानांतरित किया जा सकता है, खींचने वाले रॉड और रोलर घटकों के साथ वैकल्पिक।
12) इंटरफेसः इनपुट पांच कोर एविएशन सॉकेट, फाइबर ऑप्टिक एफसी पोर्ट (वैकल्पिक), संचार नेटवर्क पोर्ट, टाइप-सी;
13) बटन और स्विच: उच्च वोल्टेज आउटपुट बटन, मजबूर बटन में केबल रील, एसी इनपुट स्विच, अलार्म लैंप;
14) फाइबर ऑप्टिक संचारः मानक विन्यास में ऑप्टिक फाइबर शामिल नहीं हैं, और एक या कई ऑप्टिकल ऑप्टोइलेक्ट्रॉनिक कम्पोजिट केबलों से लैस किया जा सकता है।
15) आकारः 645*550*350 मिमी (भंडारण की स्थिति)
16) वजनः 40 किलोग्राम (वैकल्पिक घटकों को छोड़कर)
17) कार्य तापमानः -25~55C.
18) ऊंचाईः 3000 मीटर।

अक्सर पूछे जाने वाले प्रश्न

1. **प्रश्नः MYUAV का बांधा हुआ बिजली संयंत्र क्या है? **.
**A:** MYUAV का Tethered Power Station एक अभिनव उच्च ऊंचाई वाला बिजली उत्पादन समाधान है जो एक बड़े ड्रोन को ग्राउंड पावर स्रोत से जोड़ने के लिए Tethered Drone तकनीक का उपयोग करता है।ड्रोन एक छोटी पवन टरबाइन या सौर पैनल को आकाश में उड़ने के लिए ले जाता है, बिजली उत्पन्न करने के लिए उच्च ऊंचाई पर हवा या सूर्य के प्रकाश संसाधनों का उपयोग करता है, और फिर बांधे हुए केबलों के माध्यम से शक्ति को वापस जमीन पर भेजता है।

2. **प्रश्नः MYUAV बांधे हुए बिजली संयंत्र कैसे काम करता है? **.
**A:** कामकाजी सिद्धांत मुख्य रूप से ड्रोन को एक मंच के रूप में उपयोग करना है ताकि इसे ऊंचाई तक उठाया जा सके जो पारंपरिक पवन टरबाइन तक नहीं पहुंच सकती है, जहां हवा की गति अधिक स्थिर और मजबूत है,इस प्रकार बिजली उत्पादन दक्षता में सुधारयान को यान की उड़ान और बिजली उत्पादन उपकरण के संचालन को बनाए रखने के लिए जमीन से जुड़ी उच्च शक्ति वाली केबलों के माध्यम से बिजली की निरंतर आपूर्ति प्राप्त होती है।

3. **प्रश्नः MYUAV के साथ जुड़े बिजली संयंत्र कितना कुशल है? **
**A:** क्योंकि वास्तविक डेटा विशिष्ट यूएवी मॉडल और बिजली उत्पादन उपकरण के विन्यास पर निर्भर करता है,MYUAV ने पवन या सौर संसाधनों के कुशल उपयोग के माध्यम से प्रति इकाई क्षेत्रफल बिजली उत्पादन में वृद्धि की हो सकती हैपारंपरिक ग्राउंड-आधारित बिजली संयंत्रों की तुलना में, उच्च ऊंचाई वाली पवन या सौर ऊर्जा में प्रति यूनिट क्षेत्रफल अधिक बिजली उत्पादन क्षमता है।लेकिन सटीक दक्षता के आंकड़ों को MYUAV कंपनी द्वारा प्रदान किए गए उत्पाद प्रदर्शन संकेतकों का उल्लेख करना होगा।.

4. **प्रश्नः किस वातावरण में MYUAV बंधे हुए बिजली संयंत्र काम कर सकते हैं? **.
**A:** MYUAV के बांधे हुए बिजली संयंत्रों को मौसम संबंधी परिस्थितियों की एक सुरक्षित सीमा के भीतर काम करने में सक्षम होना चाहिए, जैसे चरम मौसम की स्थिति से बचना,जबकि बंधे केबलों की सुरक्षा और स्थिरता सुनिश्चित करते हुएखरीद से पहले विस्तृत मानकों के लिए विशिष्ट परिचालन वातावरण की शर्तों के बारे में MYUAV से परामर्श किया जाना चाहिए।

5. **प्रश्नः बांधे हुए यूएवी को कैसे पुनर्प्राप्त और बनाए रखा जाए? **.
**A:** MYUAV एक स्वचालित या अर्ध-स्वचालित वसूली प्रणाली से लैस किया जा सकता है ताकि यदि आवश्यक हो तो सुरक्षित रूप से लैंड और वसूली की जा सके।यूएवी पर बिजली उत्पादन उपकरण पर नियमित रखरखाव जांच करते समयरखरखाव प्रक्रिया में ड्रोन के शरीर, बिजली प्रणाली, बिजली उत्पादन उपकरण और बांधे हुए केबलों की अखंडता निरीक्षण और मरम्मत शामिल हो सकती है।

एक बार फिर उपरोक्त जानकारी बंधे हुए यूएवी प्रौद्योगिकी के सामान्य अनुप्रयोग पर आधारित है।कृपया नवीनतम और सबसे सटीक उत्पाद विवरण के लिए कंपनी से सीधे संपर्क करें, प्रदर्शन मापदंडों और सेवा समर्थन।
