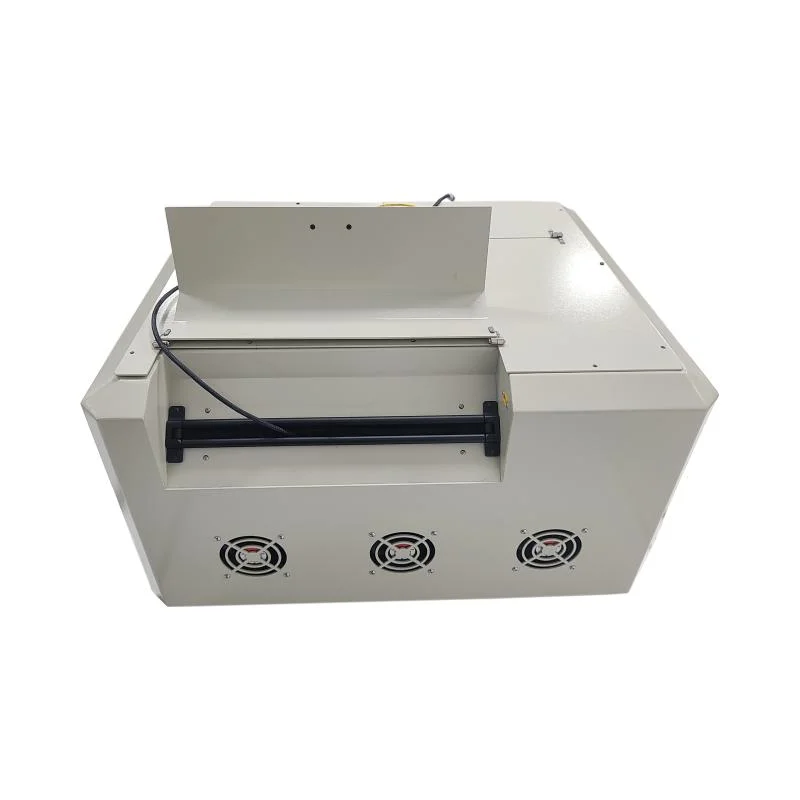

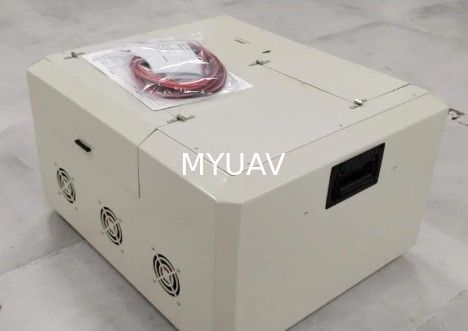

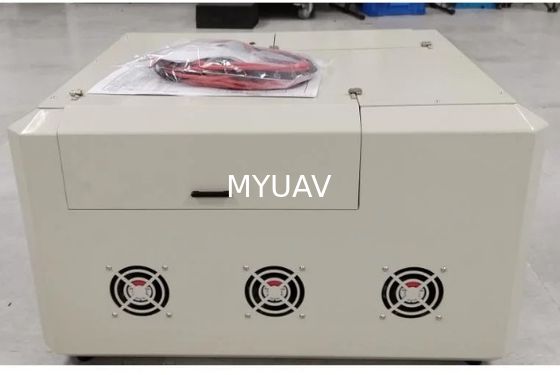

MYUAV 12000W ड्रोन/यूएवी (मानवरहित हवाई वाहन) के लिए बंधा हुआ बिजली आपूर्ति प्रणाली
उत्पत्ति के प्लेस:
नानजिंग, चीन
ब्रांड नाम:
myuav
प्रमाणन:
ISO 9001, ISO 14001
मॉडल संख्या:
RTF220M-12000W
न्यूनतम आदेश मात्रा:
1 ईपीसी
मूल्य:
23000usd
पैकेजिंग विवरण:
कार्टन केस
प्रसव के समय:
14 कार्य दिवस
भुगतान शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन,
अभी पूछताछ करें
एक उद्धरण प्राप्त करें
Specifications
Highlight Features
12000W की कनेक्टेड पावर सप्लाई
,यूएवी पावर सप्लाई सिस्टम
,यूएवी से जुड़ी बिजली आपूर्ति प्रणाली
छिलके की सामग्री:
विमानन एल्यूमीनियम मिश्र धातु
विनिर्देश:
645*550*350मिमी
वजन:
40 किलो
ट्रेडमार्क:
रोज़फिंच
परिवहन पैकेज:
कार्टन केस
उत्पाद विवरण
MYUAV 12000W ड्रोन/यूएवी (Unmanned Aerial Vehicle) के लिए बंधा हुआ पावर सप्लाई सिस्टम
विशिष्ट विशेषताएं
1छोटा आकार, हल्का वजन, ले जाने में आसान और तेजी से तैनाती।
2संचालित करने में आसान, यूएवी उड़ान के दौरान संचालित करने की आवश्यकता नहीं है।
3व्यापक इनपुट और आउटपुट सुरक्षा कार्य, स्व-पुनर्प्राप्त करने में सक्षम।
2संचालित करने में आसान, यूएवी उड़ान के दौरान संचालित करने की आवश्यकता नहीं है।
3व्यापक इनपुट और आउटपुट सुरक्षा कार्य, स्व-पुनर्प्राप्त करने में सक्षम।
4. स्वचालित रूप से लेने, और मैन्युअल रूप से वापस घुमाएं जब कोई शक्ति नहीं है.
5ऑनबोर्ड पावर सप्लाई को निरंतर वोल्टेज पर आउटपुट किया जाता है, और बैकअप बैटरी पूरी प्रक्रिया के दौरान बिना किसी बिजली की हानि के पूरी तरह से चार्ज रहती है।
5ऑनबोर्ड पावर सप्लाई को निरंतर वोल्टेज पर आउटपुट किया जाता है, और बैकअप बैटरी पूरी प्रक्रिया के दौरान बिना किसी बिजली की हानि के पूरी तरह से चार्ज रहती है।
अनुकूली ड्रोन
| समर्थन उड़ान ऊंचाई | ≥ 200/300 मीटर (बंद केबल 220/300 मीटर, सुरक्षित सुरक्षा लंबाई) |
| समर्थन टेकऑफ वजन | 40-55 किलोग्राम (ड्रोन की बिजली दक्षता भिन्न होती है, यह डेटा केवल संदर्भ के लिए है) |
| सहायता उड़ान की अवधि | ≥ 48 घंटे (सिस्टम काम की अवधि का समर्थन कर सकता है, जो ड्रोन की संरचना और विद्युत थकान प्रतिरोध पर निर्भर करता है) |
कार्यात्मक विशेषताएं
| केबल वापस लेने और रिलीज़ करने का कार्य: ड्रोन के टेकऑफ और लैंडिंग का अनुसरण करें, समवर्ती रूप से लंगिंग केबल को वापस लेने और रिलीज़ करने के लिए, अनुकूलनशील रूप से तनाव को समायोजित करें,और बिजली की हानि के मामले में मैन्युअल रूप से केबल वापस खींचें. |
| सुरक्षा कार्यः इनपुट ओवरवोल्टेज और अंडरवोल्टेज संरक्षण, आउटपुट ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट, ओवर तापमान संरक्षण, दोष उन्मूलन और स्व-रिकवरी। |

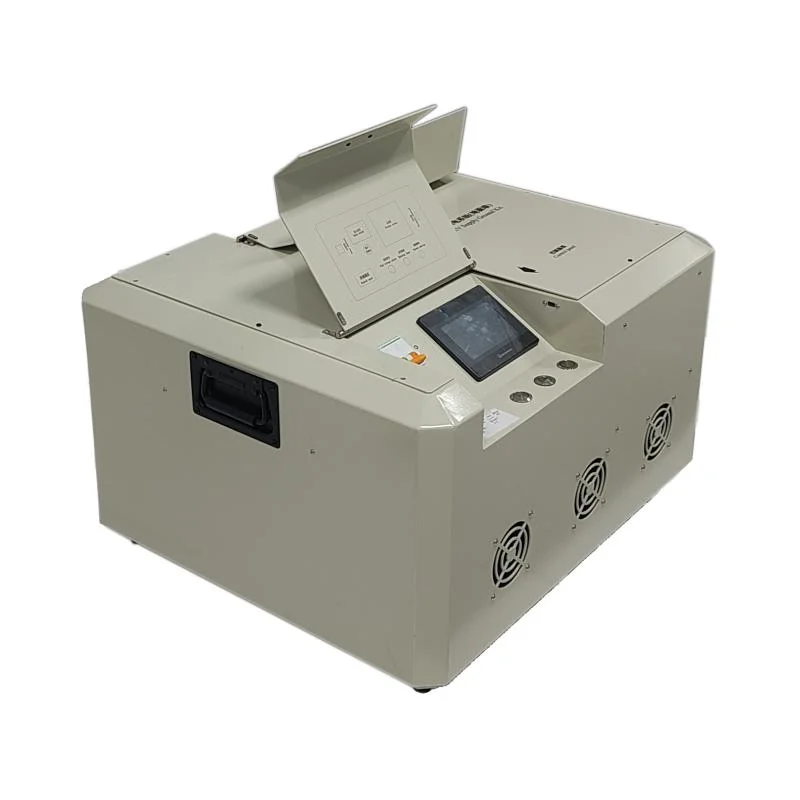

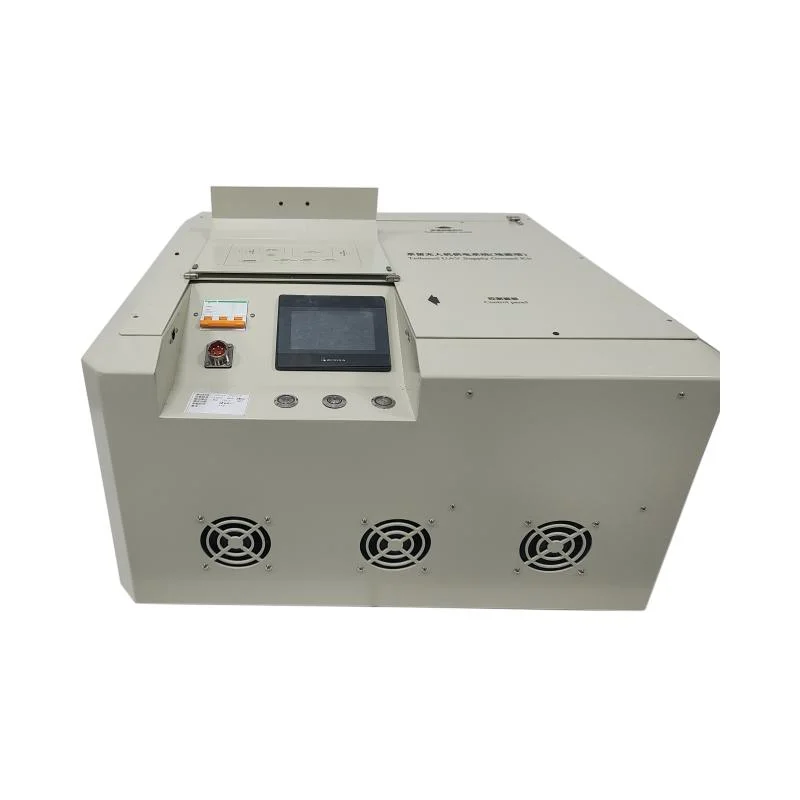

| डेटा डिस्प्ले फ़ंक्शनः 4.0 इंच का टच स्क्रीन वोल्टेज, करंट, तापमान, आउटलेट लंबाई, तिथि, समय, ऑपरेशन रिकॉर्ड, दोष रिकॉर्ड और कार्य स्थिति की जानकारी जैसे डेटा प्रदर्शित करता है। |
| सेटिंग और समायोजन समारोहः डिस्प्ले स्क्रीन तार संग्रह गति, तार संग्रह तनाव, तार रिलीज तनाव, सुरक्षा मीटर, तिथि और समय की सेटिंग और समायोजन का समर्थन करता है,और चीनी और अंग्रेजी प्रदर्शन के बीच स्विचिंग का समर्थन करता है. |
| दोष अलार्म समारोह: जब सिस्टम खराब होता है, तो डिस्प्ले स्क्रीन त्रुटि जानकारी प्रदर्शित करने के लिए स्क्रॉल करती है, और त्रुटि अलार्म प्रकाश लाल चमकता है और अलर्ट के लिए बीप करता है। |
पैरामीटर
| पद | तकनीकी मापदंड | |
| परिवेश का तापमान | -20~45 oC (कामकाजी), -40~65 oC (भंडारण) | |
| सापेक्ष आर्द्रता | 10-80% आरएच (कार्य), 5-90% आरएच (भंडारण) | |
| ऊंचाई | ≤ 3000 मीटर | |

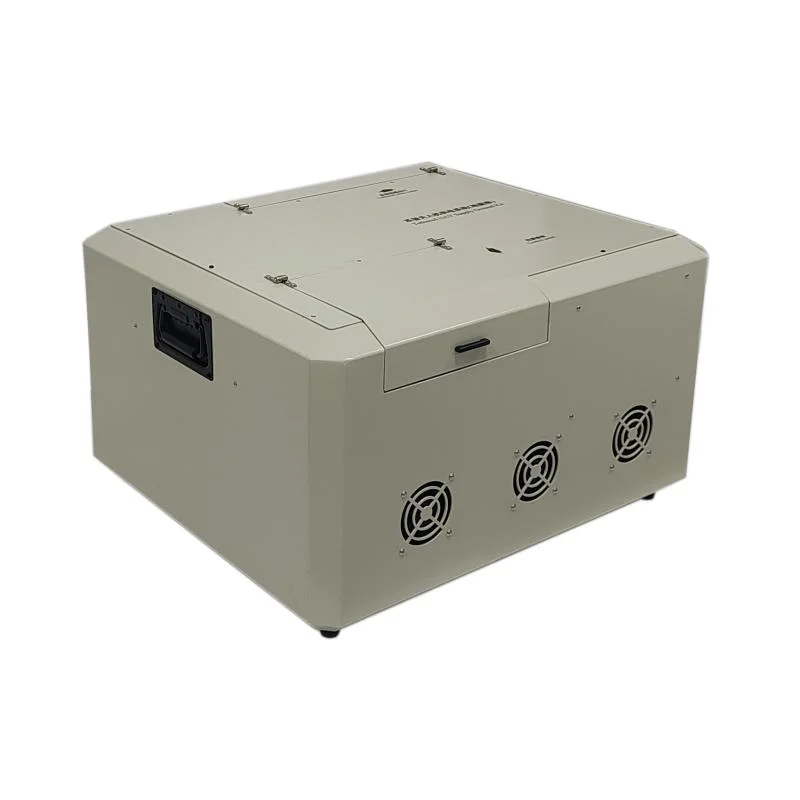

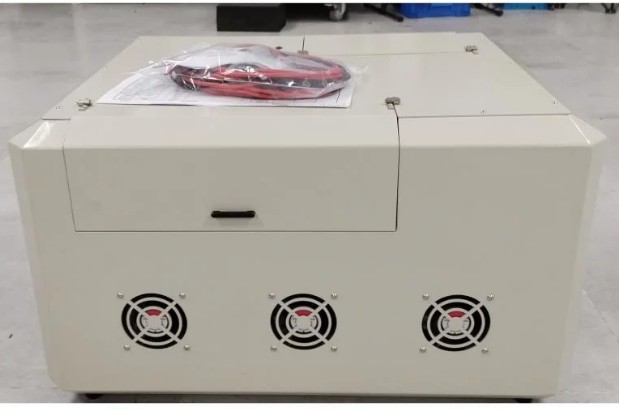

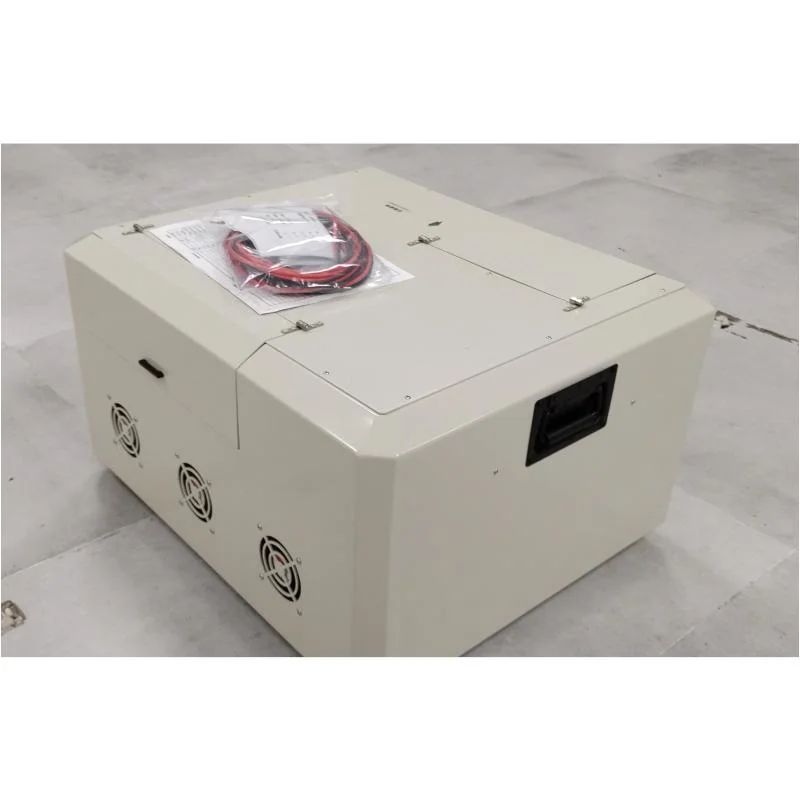

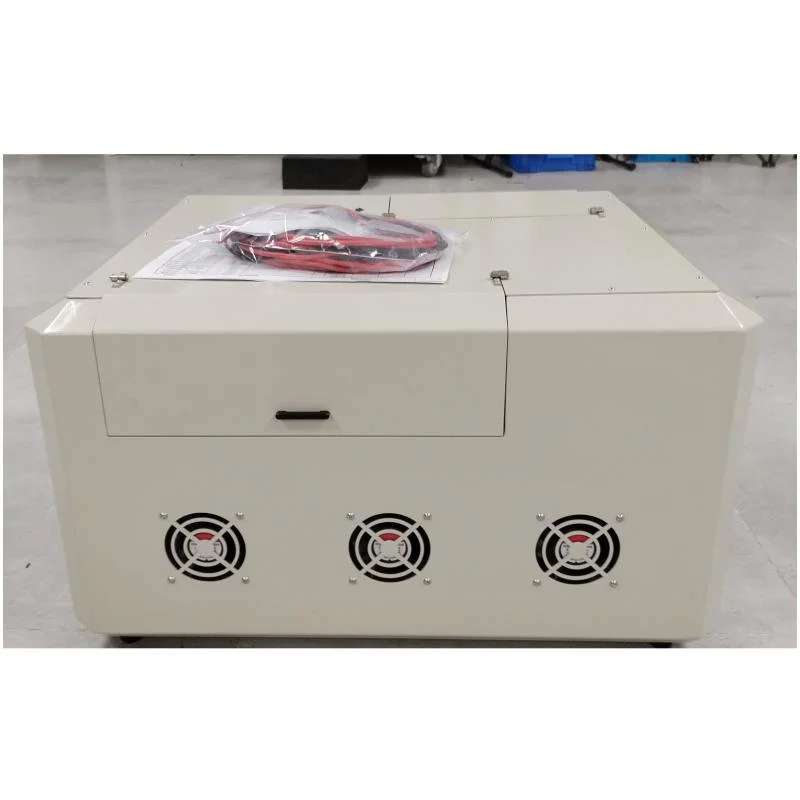

| टेथरिंग पावर मॉड्यूल | इनपुट वोल्ट | 320-490Vac व्यापक सीमा इनपुट, तीन चरण पांच तार प्रणाली 380Vac/480Vac@45-65Hz |
| आउटपुट वोल्टेज | 600~1000Vdc समायोज्य, फैक्टरी डिफ़ॉल्ट 800Vdc | |
| आउटपुट शक्ति | 15000W (नामित दीर्घकालिक आउटपुट), 20000W (पीक मान ≤ 30s) | |
| भंडारण केबल की लंबाई | मानक भंडारण केबल 220 मीटर, अधिकतम भंडारण केबल का समर्थन ≥ 330 मीटर | |
| घुमाव की गति | 0-3m/s, समायोज्य | |
| रोल इन/आउट तनाव | 0-20N, समायोज्य | |

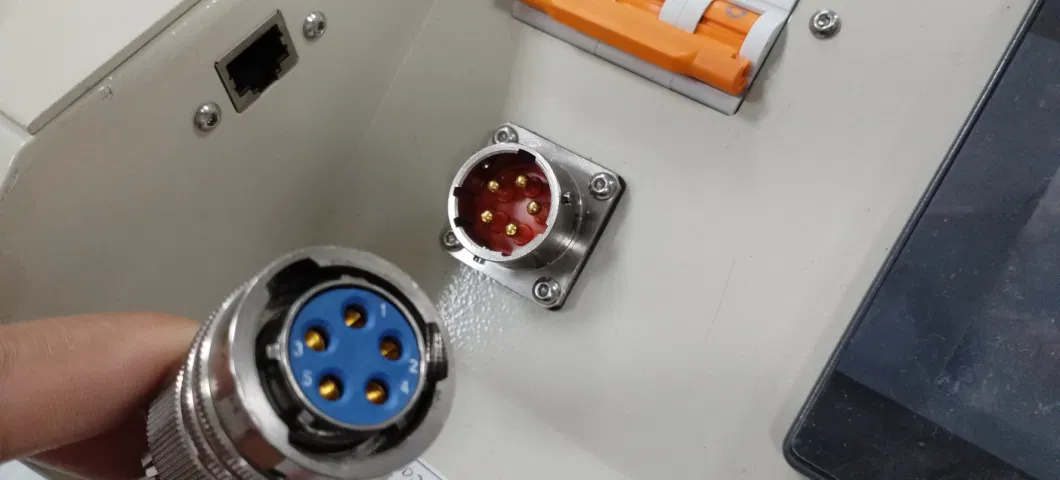

| इंटरफेस | इनपुट एविएशन सॉकेट, फाइबर ऑप्टिक एफसी पोर्ट (वैकल्पिक), संचार प्रकार-सी पोर्ट, केबल आउटपुट एक्सटी60 कनेक्टर | |
| बटन और स्विच | उच्च वोल्टेज चालू/बंद बटन, केबल मजबूत वापस लेने बटन, इनपुट हवा स्विच, अलार्म संकेतक प्रकाश | |
| आकार | 645 × 550 × 350 ± 0.5 मिमी, पैरों के पैड को छोड़कर | |

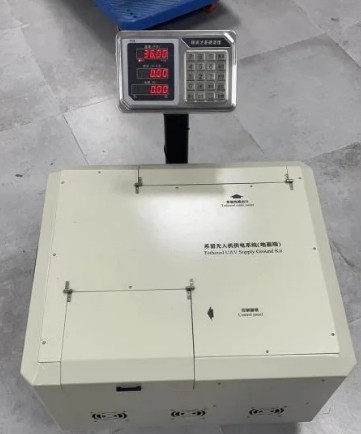

| वजन | 36 ± 0.5 किलोग्राम, जिसमें 220 मीटर का बंधा हुआ केबल भी शामिल है | |

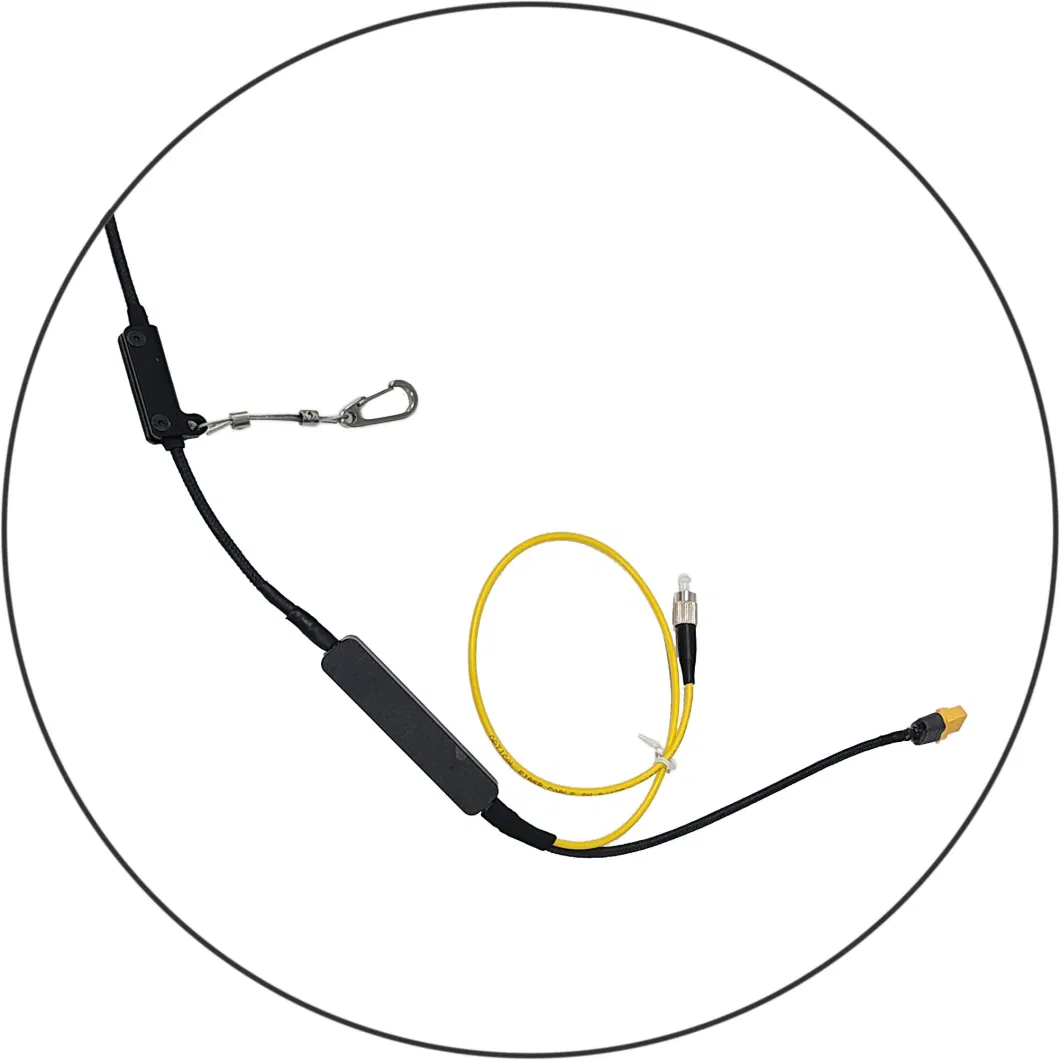

| टेथर केबल | सामग्री | मिश्र धातु हल्के उच्च तापमान प्रतिरोधी विमानन तार, मिश्रित फ्लोरोप्लास्टिक इन्सुलेशन परत, उच्च मॉड्यूल तन्यता विमानन ग्रेड फाइबर बुना परत |
| ऑप्टिक फाइबर | बंधा हुआ केबल एक ऑप्टोइलेक्ट्रॉनिक कम्पोजिट केबल है जिसमें कसकर पैक किए गए सिंगल-मोड फाइबर ऑप्टिक होते हैं और वैकल्पिक रूप से फाइबर ऑप्टिक संचार से लैस किया जा सकता है | |
| वर्तमान | 15-20A | |
| डीसी प्रतिरोध | 2.3 ± 0.1 Ω, 100m@20 oC लूप | |
| तन्य शक्ति | ≥ 300 किलोग्राम, बार-बार घुमाव और रिलीज़ समय के लिए प्रतिरोधी ≥ 1000 बार | |
| इन्सुलेशन शक्ति | ≥ 3000Vdc, 1 मिनट के लिए कोई ब्रेकडाउन नहीं | |
| केबल की लंबाई | 220/330±2m, अनुकूलित लाइन लंबाई का समर्थन | |
| बाहरी व्यास | 5.0 ± 0.2 मिमी | |
| वजन | 2.9 ± 0.1 किलोग्राम/100 मीटर | |

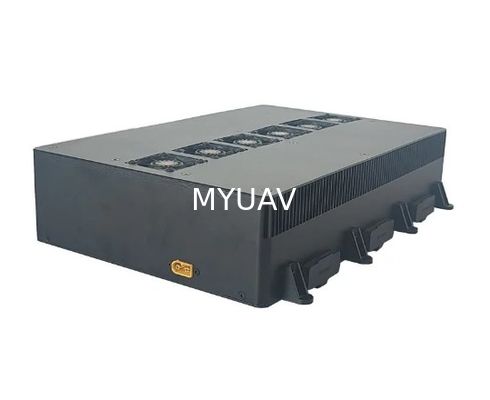

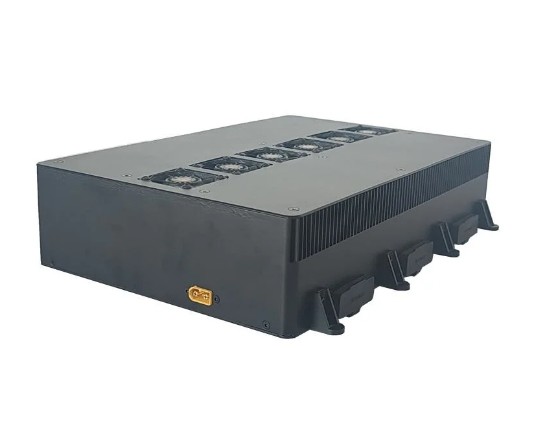

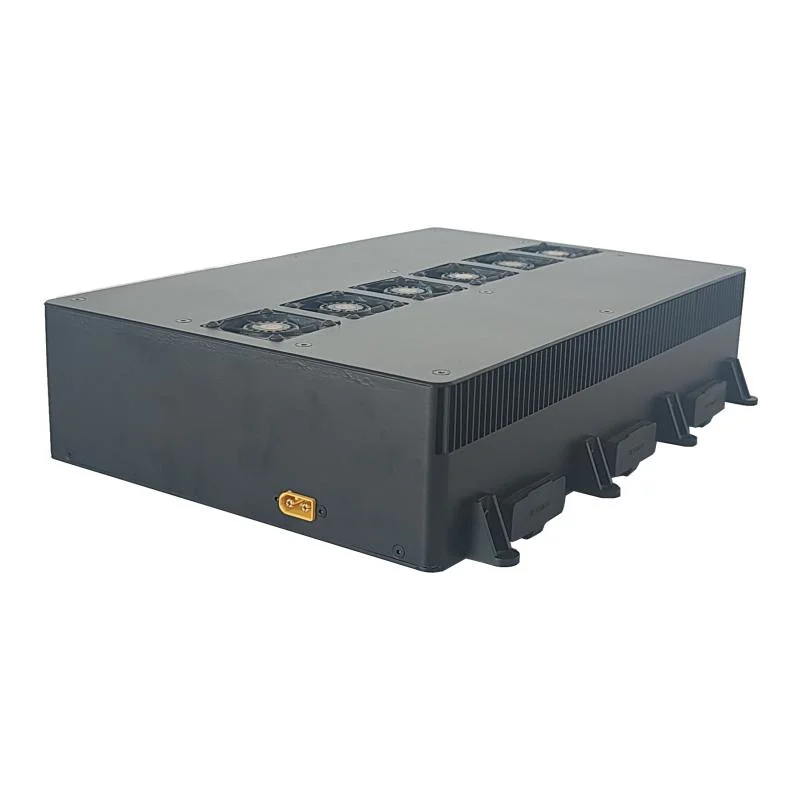

| वायु मॉड्यूल | इनपुट वोल्ट | 600~830Vdc व्यापक दायरा इनपुट |
| आउटपुट वोल्टेज | 50 ± 0.5Vdc, निरंतर वोल्टेज आउटपुट, वोल्टेज अनुकूलन का समर्थन | |
| आउटपुट शक्ति | 12000W (नामित दीर्घकालिक आउटपुट), 15000W (पीक मान ≤ 10s) | |
| सुरक्षा कार्य | इनपुट ओवरवोल्टेज और अंडरवोल्टेज सुरक्षा, आउटपुट ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट और ओवर तापमान सुरक्षा | |
| संचार कार्य | सीएएन संचार वोल्टेज, वर्तमान, तापमान और अन्य डेटा के साथ-साथ कार्य स्थिति की जानकारी देता है | |
| अलगाव वोल्टेज | 3000V (Vin-Vout), 1 मिनट, रिसाव वर्तमान ≤ 5mA, कोई ब्रेकडाउन, फ्लैशओवर या कोरोना घटना नहीं | |
| स्थापित करने की विधि | आरक्षित स्थापना कान, शिकंजा के साथ तय | |
| गर्मी फैलाव की विधि | बाहरी प्रशंसक सक्रिय गर्मी अपव्यय, आरक्षित हवा नलिका मजबूर हवा ठंडा | |
| इंटरफेस | इनपुट XT60, आउटपुट XT90 × 6 | |
| सुरक्षा स्तर | IP54 | |
| आकार | 302 × 200 × 68 ± 0.5 मिमी, माउंटिंग लैग को छोड़कर | |
| वजन | 4300 ± 100 ग्राम, बाहरी कनेक्टरों को छोड़कर | |
1जब तक अन्यथा निर्दिष्ट नहीं किया जाता, उपरोक्त सभी डेटा का परीक्षण Ta=25 oC, आर्द्रता <75%, नाममात्र इनपुट और नाममात्र भार पर किया जाता है।
2. स्थान की कमी के कारण तालिका में अधूरे डेटा हैं. यदि आवश्यक हो, तो कृपया इसे प्राप्त करने के लिए हमारे बिक्री कर्मियों से संपर्क करें.
अक्सर पूछे जाने वाले प्रश्न
1. **प्रश्नः MYUAV का बांधा हुआ बिजली संयंत्र क्या है? **.
**A:** MYUAV का Tethered Power Station एक अभिनव उच्च ऊंचाई वाला बिजली उत्पादन समाधान है जो एक बड़े ड्रोन को ग्राउंड पावर स्रोत से जोड़ने के लिए Tethered Drone तकनीक का उपयोग करता है।ड्रोन एक छोटी पवन टरबाइन या सौर पैनल को आकाश में उड़ने के लिए ले जाता है, बिजली उत्पन्न करने के लिए उच्च ऊंचाई पर हवा या सूर्य के प्रकाश संसाधनों का उपयोग करता है, और फिर बांधे हुए केबलों के माध्यम से शक्ति को वापस जमीन पर भेजता है।
2. **प्रश्नः MYUAV बांधे हुए बिजली संयंत्र कैसे काम करता है? **.
**A:** कामकाजी सिद्धांत मुख्य रूप से ड्रोन को एक मंच के रूप में उपयोग करना है ताकि इसे ऊंचाई तक उठाया जा सके जो पारंपरिक पवन टरबाइन तक नहीं पहुंच सकती है, जहां हवा की गति अधिक स्थिर और मजबूत है,इस प्रकार बिजली उत्पादन दक्षता में सुधारयान को यान की उड़ान और बिजली उत्पादन उपकरण के संचालन को बनाए रखने के लिए जमीन से जुड़ी उच्च शक्ति वाली केबलों के माध्यम से बिजली की निरंतर आपूर्ति प्राप्त होती है।
3. **प्रश्नः MYUAV के साथ जुड़े बिजली संयंत्र कितना कुशल है? **
**A:** क्योंकि वास्तविक डेटा विशिष्ट यूएवी मॉडल और बिजली उत्पादन उपकरण के विन्यास पर निर्भर करता है,MYUAV ने पवन या सौर संसाधनों के कुशल उपयोग के माध्यम से प्रति इकाई क्षेत्रफल बिजली उत्पादन में वृद्धि की हो सकती हैपारंपरिक ग्राउंड-आधारित बिजली संयंत्रों की तुलना में, उच्च ऊंचाई वाली पवन या सौर ऊर्जा में प्रति यूनिट क्षेत्रफल अधिक बिजली उत्पादन क्षमता है।लेकिन सटीक दक्षता के आंकड़ों को MYUAV कंपनी द्वारा प्रदान किए गए उत्पाद प्रदर्शन संकेतकों का उल्लेख करना होगा।.
4. **प्रश्नः किस वातावरण में MYUAV बंधे हुए बिजली संयंत्र काम कर सकते हैं? **.
**A:** MYUAV के बांधे हुए बिजली संयंत्रों को मौसम संबंधी परिस्थितियों की एक सुरक्षित सीमा के भीतर काम करने में सक्षम होना चाहिए, जैसे चरम मौसम की स्थिति से बचना,जबकि बंधे केबलों की सुरक्षा और स्थिरता सुनिश्चित करते हुएखरीद से पहले विस्तृत मानकों के लिए विशिष्ट परिचालन वातावरण की शर्तों के बारे में MYUAV से परामर्श किया जाना चाहिए।
5. **प्रश्नः बांधे हुए यूएवी को कैसे पुनर्प्राप्त और बनाए रखा जाए? **.
**A:** MYUAV एक स्वचालित या अर्ध-स्वचालित वसूली प्रणाली से लैस किया जा सकता है ताकि यदि आवश्यक हो तो सुरक्षित रूप से लैंड और वसूली की जा सके।यूएवी पर बिजली उत्पादन उपकरण पर नियमित रखरखाव जांच करते समयरखरखाव प्रक्रिया में ड्रोन के शरीर, बिजली प्रणाली, बिजली उत्पादन उपकरण और बांधे हुए केबलों की अखंडता निरीक्षण और मरम्मत शामिल हो सकती है।
एक बार फिर उपरोक्त जानकारी बंधे हुए यूएवी प्रौद्योगिकी के सामान्य अनुप्रयोग पर आधारित है।कृपया नवीनतम और सबसे सटीक उत्पाद विवरण के लिए कंपनी से सीधे संपर्क करें, प्रदर्शन मापदंडों और सेवा समर्थन।
