MYUAV Tethered Drones / Uav के लिए उच्च वोल्टेज बिजली आपूर्ति

उत्पाद का अवलोकन

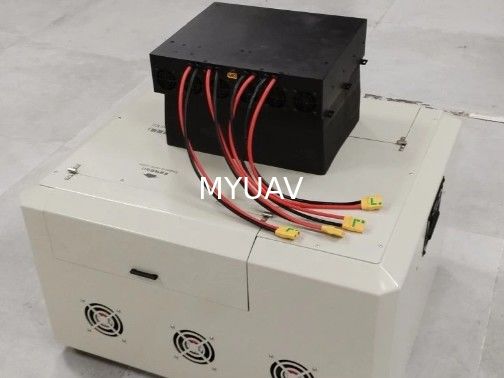

इस उत्पाद में दो भाग शामिल हैंः ग्राउंड एंड टेथर बॉक्स और आकाश अंत हवाई बिजली की आपूर्ति। टेथर बॉक्स में एसी/डीसी डीसी बिजली की आपूर्ति, स्वचालित लेने और भुगतान डिवाइस शामिल है,तार केबल और बुद्धिमान नियंत्रण मॉड्यूल बिजली के एकल-चरण एसी शक्ति परिवर्तित करने के लिए, जनरेटर या मोबाइल बिजली की आपूर्ति उच्च वोल्टेज बिजली में और इसे हवा में बिजली की आपूर्ति के लिए प्रसारित करने के लिए बंधन केबल के माध्यम से।हवा में विद्युत आपूर्ति सुरक्षित रूप से एक मूल बैटरी की जगह ले सकता है और निरंतर वोल्टेज स्थिरता प्रदान करता है, मानक भार भार को कम किए बिना यूएवी के लिए निरंतर और विश्वसनीय दीर्घकालिक बिजली आपूर्ति।प्रणाली का कार्य स्वचालित रूप से वापस खींचने और यूएवी के उदय और गिरावट के बाद सिंक्रोनस रूप से लाइन जारी करने का है.

अनुकूली यूएवी

1) समर्थन उड़ान ऊंचाईः 120~200 मीटर (केबल लंबाईः 220 मीटर, आरक्षित सुरक्षा लंबाई);
2) समर्थन टेकऑफ वजनः 30~55kg (यूएवी बल दक्षता अलग है, यह डेटा केवल संदर्भ के लिए है) ।

पर्यावरणीय विशेषताएं
1) परिवेश का तापमान: - 20 ~ 45 oC (कामकाजी), - 40 ~ 65 oC (भंडारण);
2) सापेक्ष आर्द्रताः 10~80% आरएच (कामकाजी), 5~90% आरएच (भंडारण); 3) ऊंचाईः 0~3000 मीटर।

वायु मॉड्यूल बिजली आपूर्ति

इनपुट वोल्ट	580~810Vdc व्यापक सीमा इनपुट, निरंतर वोल्टेज आउटपुट
आउटपुट वोल्टेज	50 ± 0.5Vdc, आउटपुट वोल्टेज अनुकूलन का समर्थन
आउटपुट शक्ति	1200W (नामित दीर्घकालिक आउटपुट), 15000W (पीक मान ≤ 30s)
संचार कार्य	CAN संचार, रिपोर्टिंग वोल्टेज, वर्तमान, तापमान और अन्य डेटा और स्थिति
स्थापित करने की विधि	आरक्षित स्थापना लुग और शिकंजा के साथ तय
गर्मी फैलाव मोड	अंतर्निहित प्रशंसक सक्रिय गर्मी अपव्यय, आरक्षित वायु नलिका मजबूर हवा ठंडा

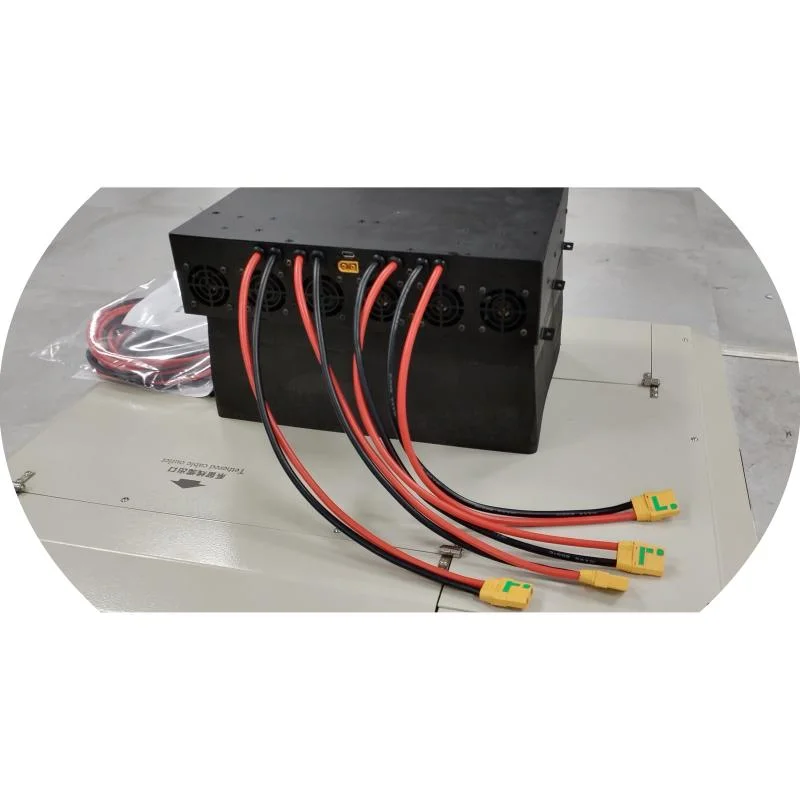

इंटरफेस	इनपुट XT60, आउटपुट वायर शेडिंग, या आउटपुट XT90, समर्थन इंटरफ़ेस अनुकूलन
आकार	295*254*71 ± 0.5 मिमी (इंस्टॉलेशन कानों और इंटरफेस को छोड़कर)

वजन	4.5 ± 0.1 किलोग्राम (बाहरी कनेक्टर और तारों को छोड़कर)

सुरक्षा कार्य
A. इनपुट ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षाः बंद होने पर सुरक्षा, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
B. आउटपुट ओवर करंट प्रोटेक्शन: लगातार करंट स्टेप डाउन प्रोटेक्शन, फेल एलिमिनेशन और ऑटो रिकवरी;
सी. आउटपुट शॉर्ट सर्किट सुरक्षाः आउटपुट करंट लिमिटिंग ऑपरेशन, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
D. आउटपुट अतितापमान संरक्षणः खोल का तापमान 95 ± 2.5 oC है, और ठंडा करने और स्व-पुनर्प्राप्त करने के बाद;
E. आउटपुट ओवरवोल्टेज सुरक्षाः स्वचालित रूप से बंद और लॉक, पुनः आरंभ और पुनर्प्राप्ति के लिए बिजली पर;

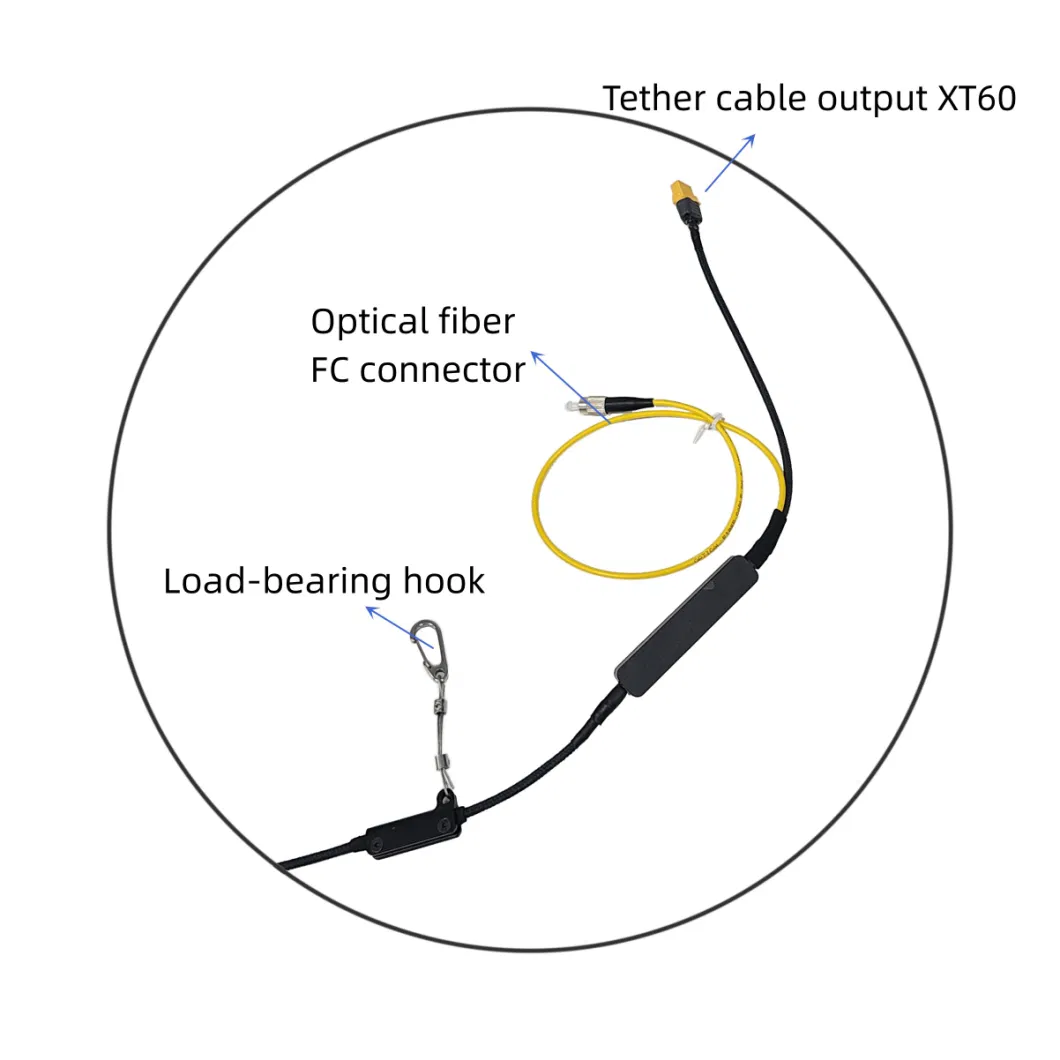

टेथर केबल

सामग्री	मल्टी स्ट्रैंड चांदी लेपित तांबे के तार, मिश्रित फ्लोरोप्लास्टिक इन्सुलेशन परत, कसकर लपेटा फाइबर ऑप्टिक इकाई, उच्च तापमान प्रतिरोधी copolymer शीट,उच्च तन्यता मॉड्यूल विमानन ग्रेड फाइबर बुना परत
कार्य करंट	15-20A
डीसी प्रतिरोध	2.5 ± 0.2 Ω, 100 मीटर लूप @ 20 oC
तन्य शक्ति	≥ 150 किलोग्राम, बार-बार घुमाव और रिलीज़ समय ≥ 1000 बार प्रतिरोधी
इन्सुलेशन शक्ति	≥ 3000Vdc, 1 मिनट के लिए कोई ब्रेकडाउन नहीं
केबल की लंबाई	220 ± 2 मीटर; ऑप्टिकल फाइबर केबल 1 कोर के अंदर केबल और एफसी कनेक्टर (वैकल्पिक)
बाहरी व्यास	5.0 ± 0.2 मिमी
वजन	29 ± 0.5g/m

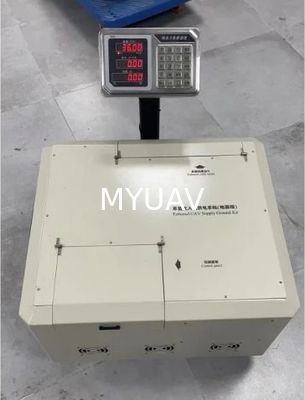

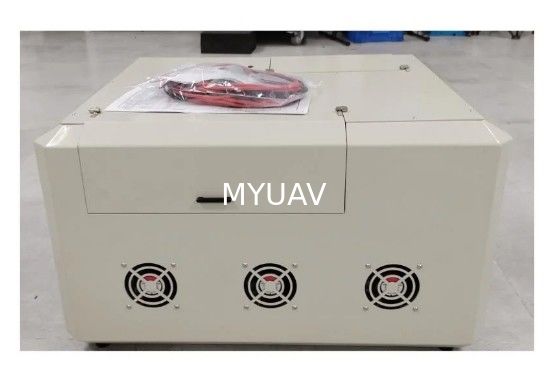

ग्राउंड मॉड्यूल बिजली आपूर्ति

इनपुट वोल्ट	277~490Vac @ पूर्ण भार आउटपुट, 85~176Vac @ आधा भार आउटपुट, 50/60Hz
आउटपुट वोल्टेज	400~750Vdc समायोज्य, फैक्टरी डिफ़ॉल्ट 750Vdc
आउटपुट शक्ति	20000W

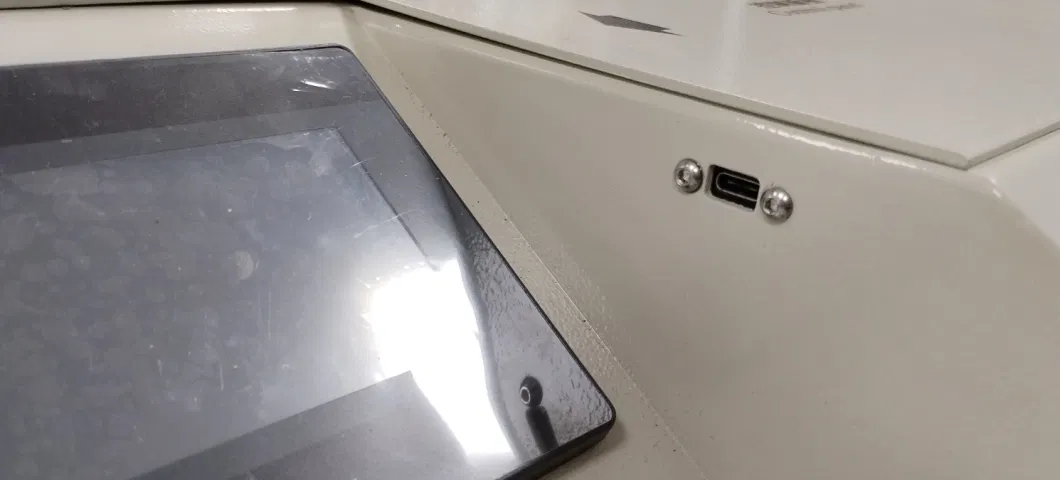

डेटा प्रदर्शन	4.3 इंच का टच स्क्रीन वर्तमान, वोल्टेज, तापमान, केबल रील आउट लंबाई, संचालन रिकॉर्ड, गलती रिकॉर्ड और अन्य डेटा प्रदर्शित करता है
अलार्म कार्य	जब प्रणाली में दोष है, प्रदर्शन स्क्रीन दोष की जानकारी प्रदर्शित करेगा, और दोष चेतावनी प्रकाश लाल और बीप चमक जाएगा
संचार कार्य	आरक्षित नेटवर्क इंटरफेस, Modbus tcp संचार, समर्थन वायर्ड संचार और मोबाइल फोन सिंक्रनाइज़ेशन डिस्प्ले
केबल रील अंदर और बाहर अधिकतम गति	0~2m/s, 10 गियर समायोज्य
केबल रील में और बाहर तनाव	केबल रील में और बाहर तनाव 10 गियर में विभाजित है, जो समायोजित किया जा सकता है

कार्य मोड	निष्क्रिय रील बाहर, सक्रिय रील में, स्वचालित तार व्यवस्था, और आराम केबल में मजबूर रील के लिए बटन दबा सकते हैं
परिवहन	वाहनों में ले जाने योग्य या मोबाइल

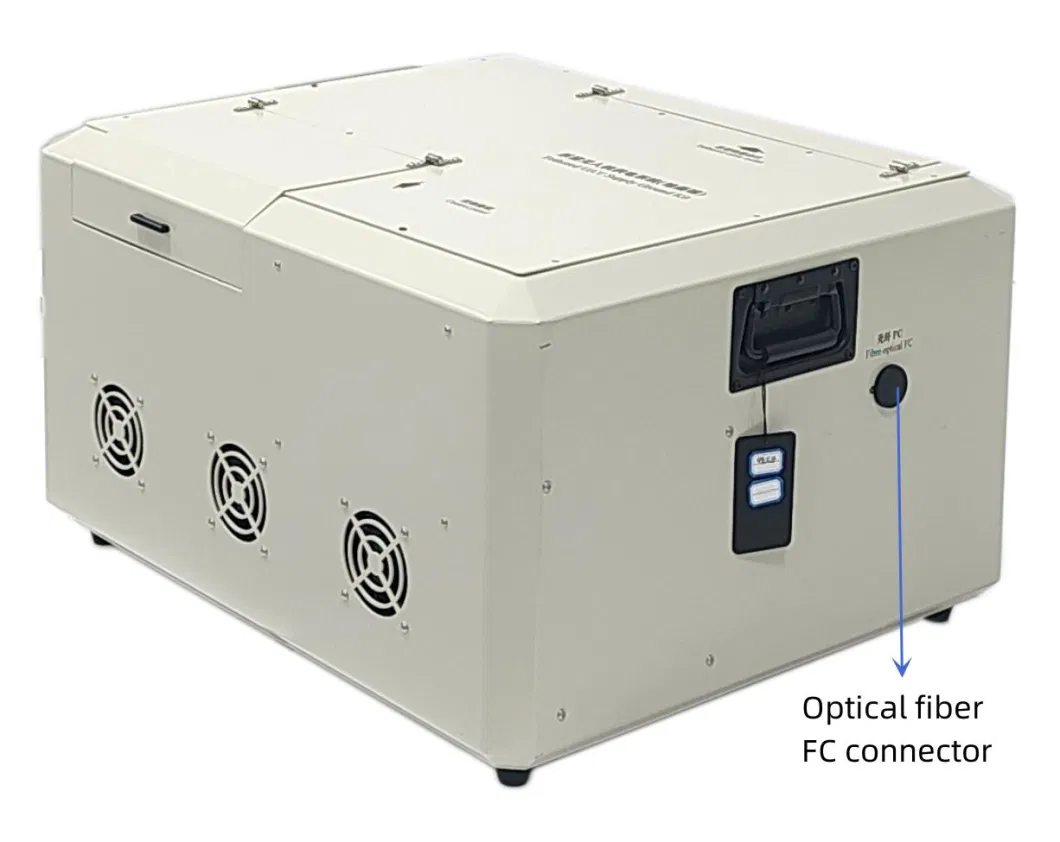

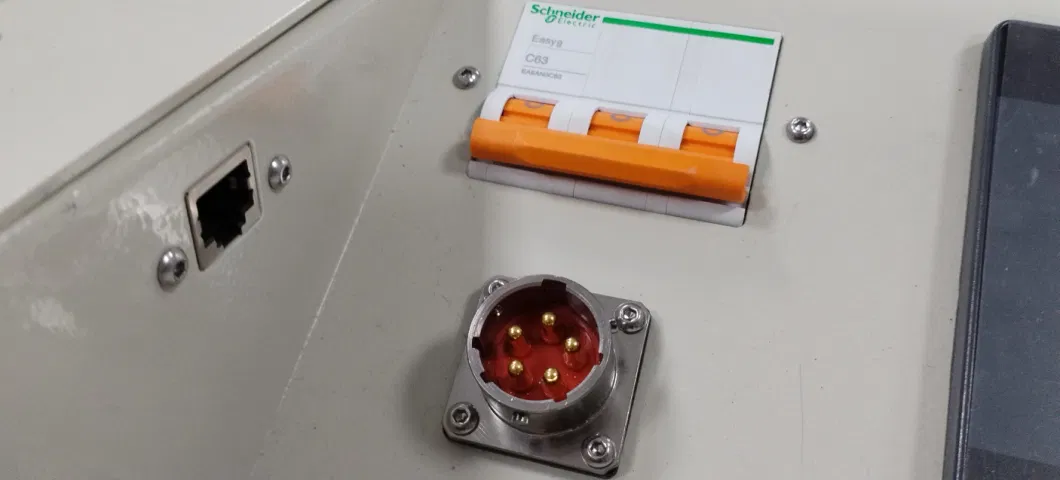

इंटरफेस	इनपुट 5-कोर एविएशन सॉकेट, ऑप्टिकल फाइबर एफसी पोर्ट (वैकल्पिक), संचार नेटवर्क पोर्ट, CAN पोर्ट

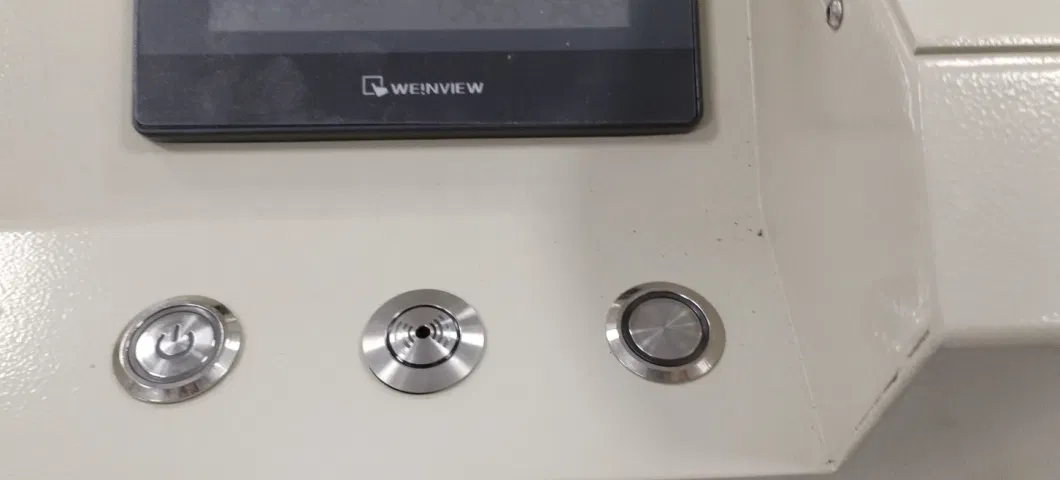

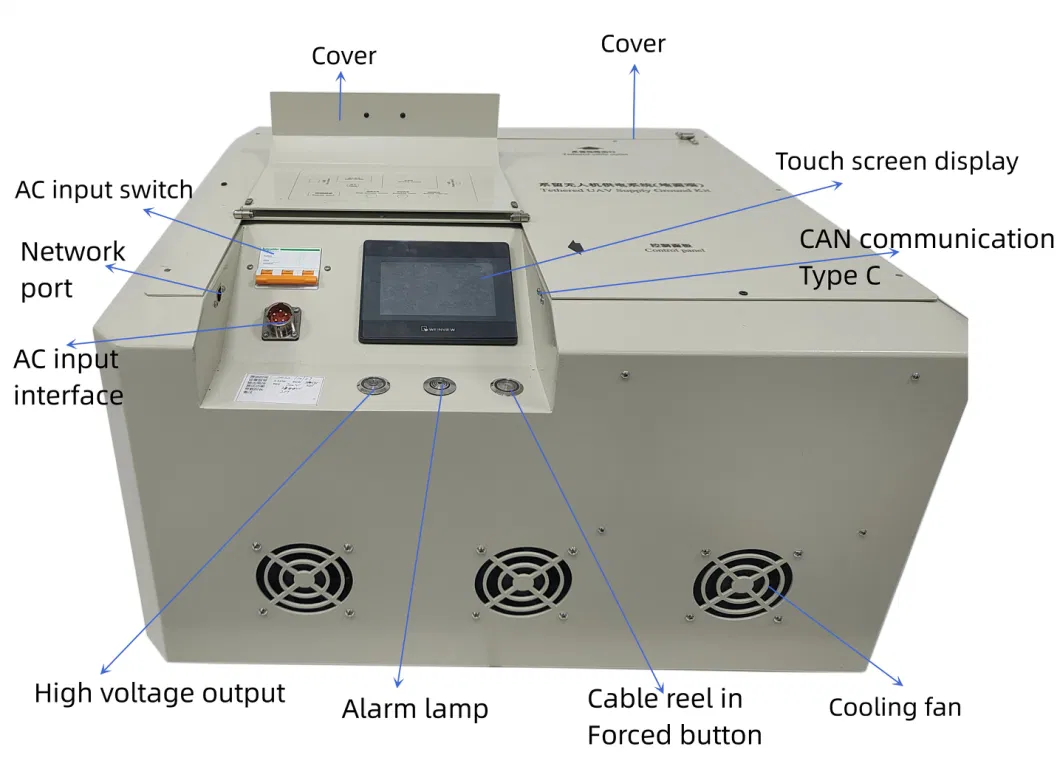

बटन और स्विच	उच्च वोल्टेज आउटपुट बटन, मजबूर बटन में केबल रील, एसी इनपुट स्विच, अलार्म लैंप
आकार	645*550*350 मिमी (भंडारण की स्थिति)
वजन	36 किलोग्राम (वैकल्पिक घटकों को छोड़कर)

सुरक्षा कार्य
A. इनपुट ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षाः बंद होने पर सुरक्षा, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
B. आउटपुट ओवर करंट प्रोटेक्शन: लगातार करंट स्टेप डाउन प्रोटेक्शन, फेल एलिमिनेशन और ऑटो रिकवरी;
सी. आउटपुट शॉर्ट सर्किट सुरक्षाः आउटपुट करंट लिमिटिंग ऑपरेशन, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
D. आउटपुट अतितापमान संरक्षणः खोल का तापमान 95 ± 2.5 oC है, और शीतलन स्व-पुनर्प्राप्त है;
E. आउटपुट ओवरवोल्टेज सुरक्षाः स्वचालित रूप से बंद और लॉक, पुनः आरंभ और पुनर्प्राप्ति के लिए बिजली पर;

अक्सर पूछे जाने वाले प्रश्न

1. **प्रश्नः MYUAV का बांधा हुआ बिजली संयंत्र क्या है? **.
**A:** MYUAV का Tethered Power Station एक अभिनव उच्च ऊंचाई वाला बिजली उत्पादन समाधान है जो एक बड़े ड्रोन को ग्राउंड पावर स्रोत से जोड़ने के लिए Tethered Drone तकनीक का उपयोग करता है।ड्रोन एक छोटी पवन टरबाइन या सौर पैनल को आकाश में उड़ने के लिए ले जाता है, बिजली उत्पन्न करने के लिए उच्च ऊंचाई पर हवा या सूर्य के प्रकाश संसाधनों का उपयोग करता है, और फिर बांधे हुए केबलों के माध्यम से शक्ति को वापस जमीन पर भेजता है।

2. **प्रश्नः MYUAV बांधे हुए बिजली संयंत्र कैसे काम करता है? **.
**A:** कामकाजी सिद्धांत मुख्य रूप से ड्रोन को एक मंच के रूप में उपयोग करना है ताकि इसे ऊंचाई तक उठाया जा सके जो पारंपरिक पवन टरबाइन तक नहीं पहुंच सकती है, जहां हवा की गति अधिक स्थिर और मजबूत है,इस प्रकार बिजली उत्पादन दक्षता में सुधारयान को यान की उड़ान और बिजली उत्पादन उपकरण के संचालन को बनाए रखने के लिए जमीन से जुड़ी उच्च शक्ति वाली केबलों के माध्यम से बिजली की निरंतर आपूर्ति प्राप्त होती है।

3. **प्रश्नः MYUAV के साथ जुड़े बिजली संयंत्र कितना कुशल है? **
**A:** क्योंकि वास्तविक डेटा विशिष्ट यूएवी मॉडल और बिजली उत्पादन उपकरण के विन्यास पर निर्भर करता है,MYUAV ने पवन या सौर संसाधनों के कुशल उपयोग के माध्यम से प्रति इकाई क्षेत्रफल बिजली उत्पादन में वृद्धि की हो सकती हैपारंपरिक ग्राउंड-आधारित बिजली संयंत्रों की तुलना में, उच्च ऊंचाई वाली पवन या सौर ऊर्जा में प्रति यूनिट क्षेत्रफल अधिक बिजली उत्पादन क्षमता है।लेकिन सटीक दक्षता के आंकड़ों को MYUAV कंपनी द्वारा प्रदान किए गए उत्पाद प्रदर्शन संकेतकों का उल्लेख करना होगा।.

4. **प्रश्नः किस वातावरण में MYUAV बंधे हुए बिजली संयंत्र काम कर सकते हैं? **.
**A:** MYUAV के बांधे हुए बिजली संयंत्रों को मौसम संबंधी परिस्थितियों की एक सुरक्षित सीमा के भीतर काम करने में सक्षम होना चाहिए, जैसे चरम मौसम की स्थिति से बचना,जबकि बंधे केबलों की सुरक्षा और स्थिरता सुनिश्चित करते हुएखरीद से पहले विस्तृत मानकों के लिए विशिष्ट परिचालन वातावरण की शर्तों के बारे में MYUAV से परामर्श किया जाना चाहिए।

5. **प्रश्नः बांधे हुए यूएवी को कैसे पुनर्प्राप्त और बनाए रखा जाए? **.
**A:** MYUAV एक स्वचालित या अर्ध-स्वचालित वसूली प्रणाली से लैस किया जा सकता है ताकि यदि आवश्यक हो तो सुरक्षित रूप से लैंड और वसूली की जा सके।यूएवी पर बिजली उत्पादन उपकरण पर नियमित रखरखाव जांच करते समयरखरखाव प्रक्रिया में ड्रोन के शरीर, बिजली प्रणाली, बिजली उत्पादन उपकरण और बांधे हुए केबलों की अखंडता निरीक्षण और मरम्मत शामिल हो सकती है।

एक बार फिर उपरोक्त जानकारी बंधे हुए यूएवी प्रौद्योगिकी के सामान्य अनुप्रयोग पर आधारित है।कृपया नवीनतम और सबसे सटीक उत्पाद विवरण के लिए कंपनी से सीधे संपर्क करें, प्रदर्शन मापदंडों और सेवा समर्थन।
