| एमओक्यू: | 1 ईपीसी |
| कीमत: | 23000usd |
| standard packaging: | कार्टन केस |
| Delivery period: | 14 कार्य दिवस |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
उत्पाद का अवलोकन
इस उत्पाद में दो भाग शामिल हैंः ग्राउंड एंड टेथर बॉक्स और आकाश अंत हवाई बिजली की आपूर्ति। टेथर बॉक्स में एसी/डीसी डीसी बिजली की आपूर्ति, स्वचालित लेने और भुगतान डिवाइस शामिल है,तार केबल और बुद्धिमान नियंत्रण मॉड्यूल बिजली के एकल-चरण एसी शक्ति परिवर्तित करने के लिए, जनरेटर या मोबाइल बिजली की आपूर्ति उच्च वोल्टेज बिजली में और इसे हवा में बिजली की आपूर्ति के लिए प्रसारित करने के लिए बंधन केबल के माध्यम से।हवा में विद्युत आपूर्ति सुरक्षित रूप से एक मूल बैटरी की जगह ले सकता है और निरंतर वोल्टेज स्थिरता प्रदान करता है, मानक भार भार को कम किए बिना यूएवी के लिए निरंतर और विश्वसनीय दीर्घकालिक बिजली आपूर्ति।प्रणाली का कार्य स्वचालित रूप से वापस खींचने और यूएवी के उदय और गिरावट के बाद सिंक्रोनस रूप से लाइन जारी करने का है.
अनुकूली यूएवी
1) समर्थन उड़ान ऊंचाईः 120~200 मीटर (केबल लंबाईः 220 मीटर, आरक्षित सुरक्षा लंबाई);
2) समर्थन टेकऑफ वजनः 30~55kg (यूएवी बल दक्षता अलग है, यह डेटा केवल संदर्भ के लिए है) ।
पर्यावरणीय विशेषताएं
1) परिवेश का तापमान: - 20 ~ 45 oC (कामकाजी), - 40 ~ 65 oC (भंडारण);
2) सापेक्ष आर्द्रताः 10~80% आरएच (कामकाजी), 5~90% आरएच (भंडारण); 3) ऊंचाईः 0~3000 मीटर।

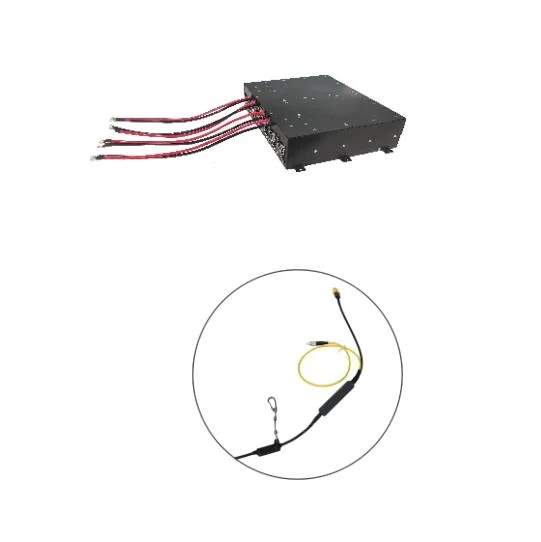

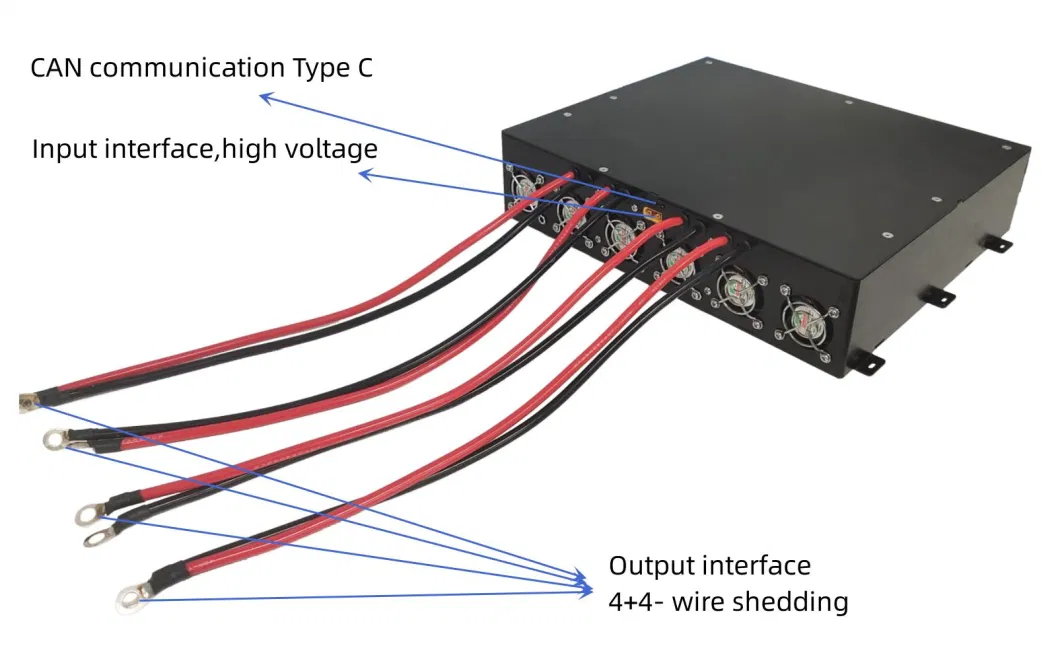

वायु मॉड्यूल बिजली आपूर्ति
| इनपुट वोल्ट | 580~810Vdc व्यापक सीमा इनपुट, निरंतर वोल्टेज आउटपुट |
| आउटपुट वोल्टेज | 50 ± 0.5Vdc, आउटपुट वोल्टेज अनुकूलन का समर्थन |
| आउटपुट शक्ति | 1200W (नामित दीर्घकालिक आउटपुट), 15000W (पीक मान ≤ 30s) |
| संचार कार्य | CAN संचार, रिपोर्टिंग वोल्टेज, वर्तमान, तापमान और अन्य डेटा और स्थिति |
| स्थापित करने की विधि | आरक्षित स्थापना लुग और शिकंजा के साथ तय |
| गर्मी फैलाव मोड | अंतर्निहित प्रशंसक सक्रिय गर्मी अपव्यय, आरक्षित वायु नलिका मजबूर हवा ठंडा |
| इंटरफेस | इनपुट XT60, आउटपुट वायर शेडिंग, या आउटपुट XT90, समर्थन इंटरफ़ेस अनुकूलन |
| आकार | 295*254*71 ± 0.5 मिमी (इंस्टॉलेशन कानों और इंटरफेस को छोड़कर) |
सुरक्षा कार्य
A. इनपुट ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षाः बंद होने पर सुरक्षा, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
B. आउटपुट ओवर करंट प्रोटेक्शन: लगातार करंट स्टेप डाउन प्रोटेक्शन, फेल एलिमिनेशन और ऑटो रिकवरी;
सी. आउटपुट शॉर्ट सर्किट सुरक्षाः आउटपुट करंट लिमिटिंग ऑपरेशन, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
D. आउटपुट अतितापमान संरक्षणः खोल का तापमान 95 ± 2.5 oC है, और ठंडा करने और स्व-पुनर्प्राप्त करने के बाद;
E. आउटपुट ओवरवोल्टेज सुरक्षाः स्वचालित रूप से बंद और लॉक, पुनः आरंभ और पुनर्प्राप्ति के लिए बिजली पर;

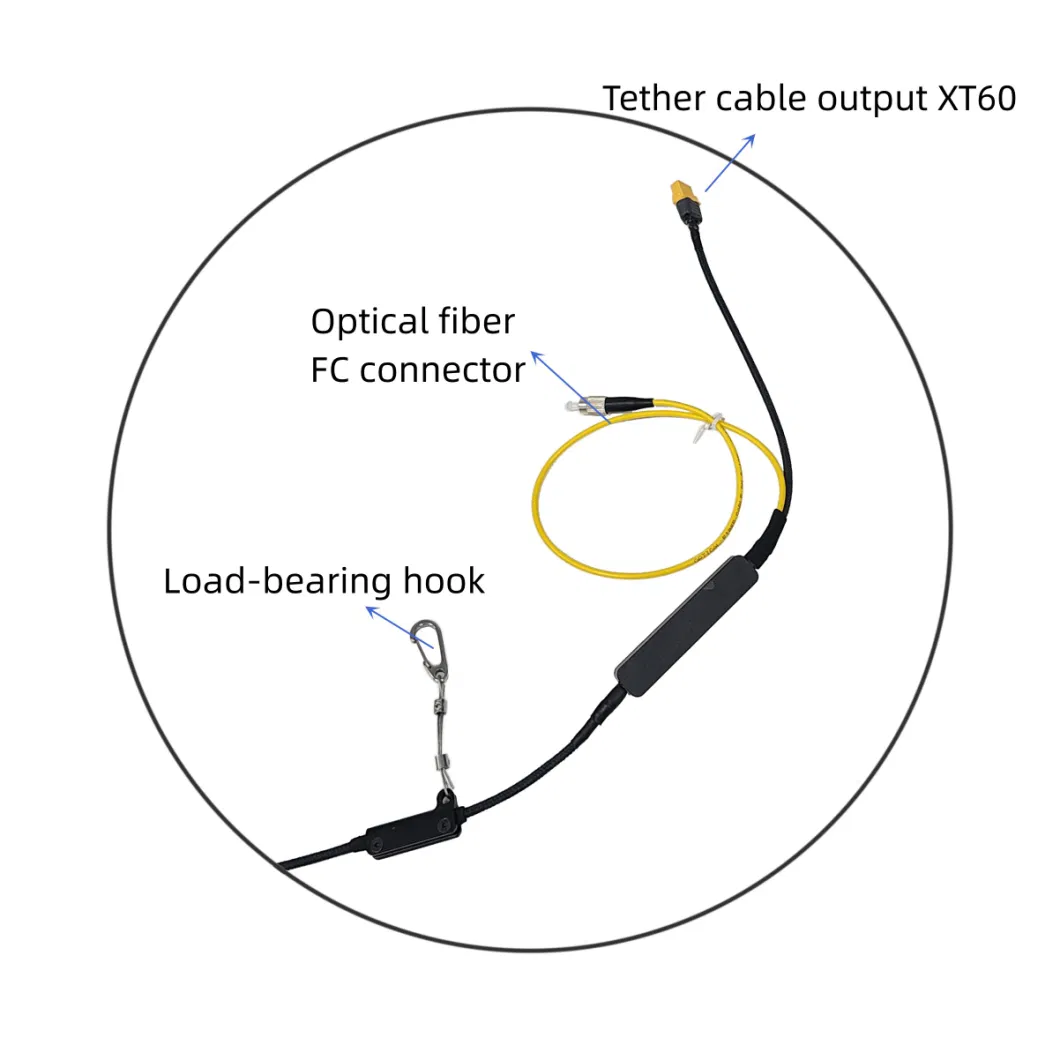

टेथर केबल
| सामग्री | मल्टी स्ट्रैंड चांदी लेपित तांबे के तार, मिश्रित फ्लोरोप्लास्टिक इन्सुलेशन परत, कसकर लपेटा फाइबर ऑप्टिक इकाई, उच्च तापमान प्रतिरोधी copolymer शीट,उच्च तन्यता मॉड्यूल विमानन ग्रेड फाइबर बुना परत |
| कार्य करंट | 15-20A |
| डीसी प्रतिरोध | 2.5 ± 0.2 Ω, 100 मीटर लूप @ 20 oC |
| तन्य शक्ति | ≥ 150 किलोग्राम, बार-बार घुमाव और रिलीज़ समय ≥ 1000 बार प्रतिरोधी |
| इन्सुलेशन शक्ति | ≥ 3000Vdc, 1 मिनट के लिए कोई ब्रेकडाउन नहीं |
| केबल की लंबाई | 220 ± 2 मीटर; ऑप्टिकल फाइबर केबल 1 कोर के अंदर केबल और एफसी कनेक्टर (वैकल्पिक) |
| बाहरी व्यास | 5.0 ± 0.2 मिमी |
| वजन | 29 ± 0.5g/m |

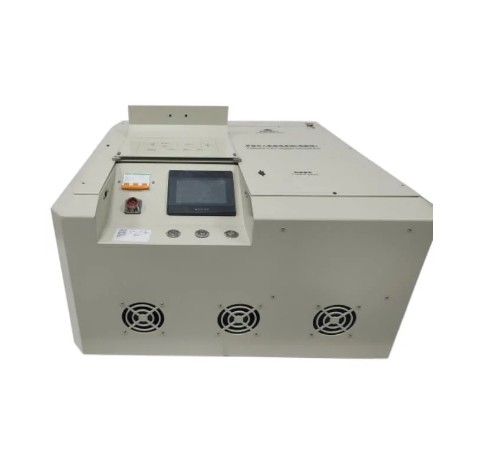

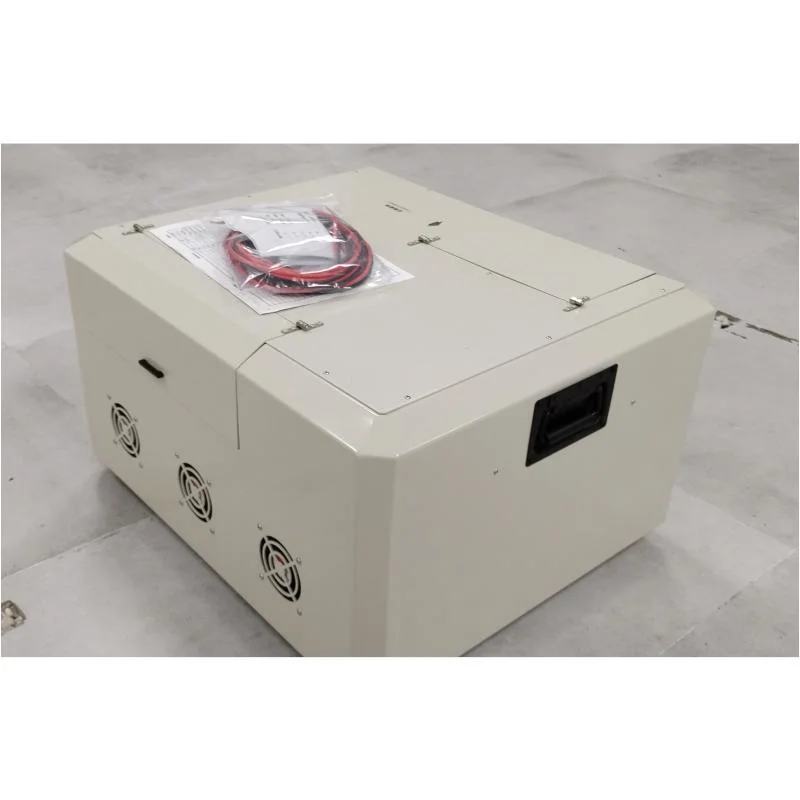

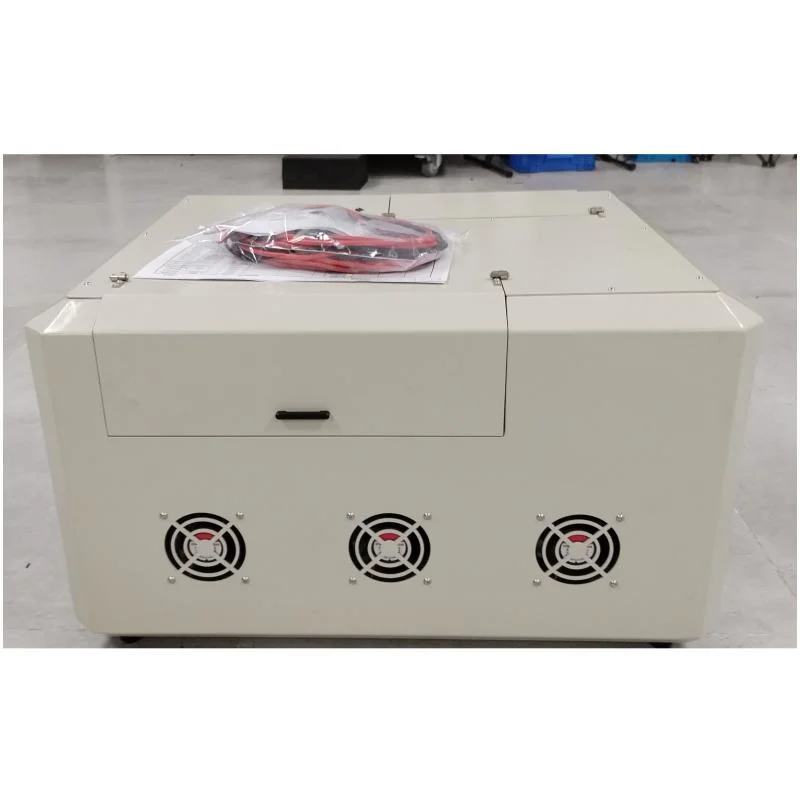

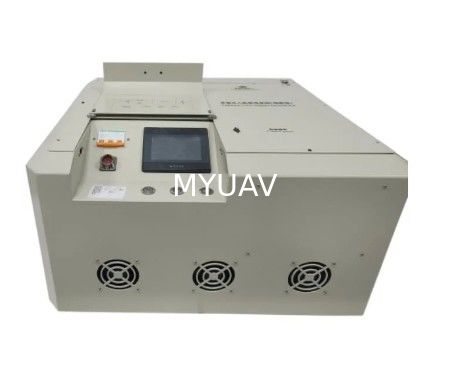

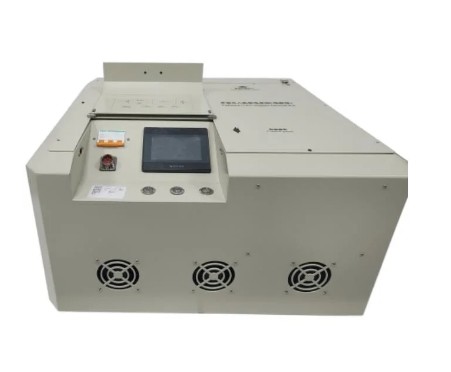

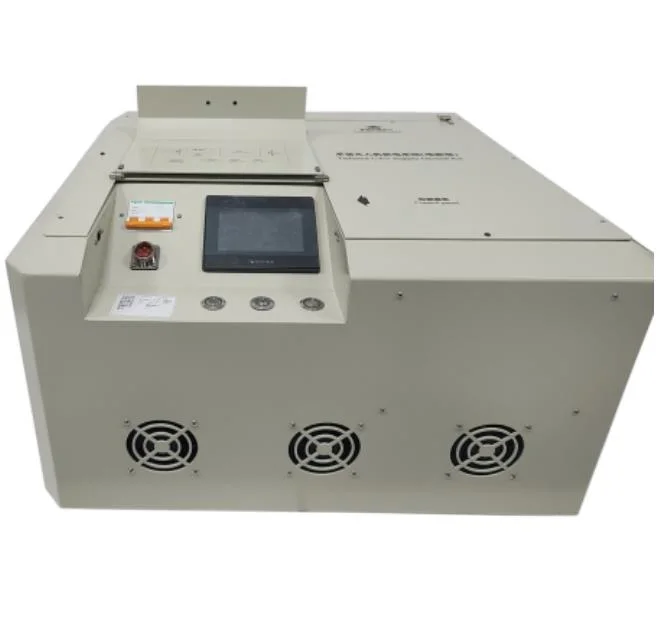

ग्राउंड मॉड्यूल बिजली आपूर्ति
| इनपुट वोल्ट | 277~490Vac @ पूर्ण भार आउटपुट, 85~176Vac @ आधा भार आउटपुट, 50/60Hz |
| आउटपुट वोल्टेज | 400~750Vdc समायोज्य, फैक्टरी डिफ़ॉल्ट 750Vdc |
| आउटपुट शक्ति | 20000W |
| डेटा प्रदर्शन | 4.3 इंच का टच स्क्रीन वर्तमान, वोल्टेज, तापमान, केबल रील आउट लंबाई, संचालन रिकॉर्ड, गलती रिकॉर्ड और अन्य डेटा प्रदर्शित करता है |
| अलार्म कार्य | जब प्रणाली में दोष है, प्रदर्शन स्क्रीन दोष की जानकारी प्रदर्शित करेगा, और दोष चेतावनी प्रकाश लाल और बीप चमक जाएगा |
| संचार कार्य | आरक्षित नेटवर्क इंटरफेस, Modbus tcp संचार, समर्थन वायर्ड संचार और मोबाइल फोन सिंक्रनाइज़ेशन डिस्प्ले |
| केबल रील अंदर और बाहर अधिकतम गति | 0~2m/s, 10 गियर समायोज्य |
| केबल रील में और बाहर तनाव | केबल रील में और बाहर तनाव 10 गियर में विभाजित है, जो समायोजित किया जा सकता है |
| कार्य मोड | निष्क्रिय रील बाहर, सक्रिय रील में, स्वचालित तार व्यवस्था, और आराम केबल में मजबूर रील के लिए बटन दबा सकते हैं |
| परिवहन | वाहनों में ले जाने योग्य या मोबाइल |

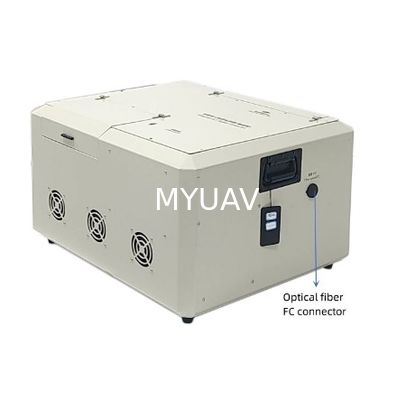

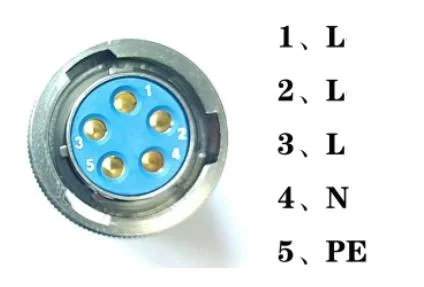

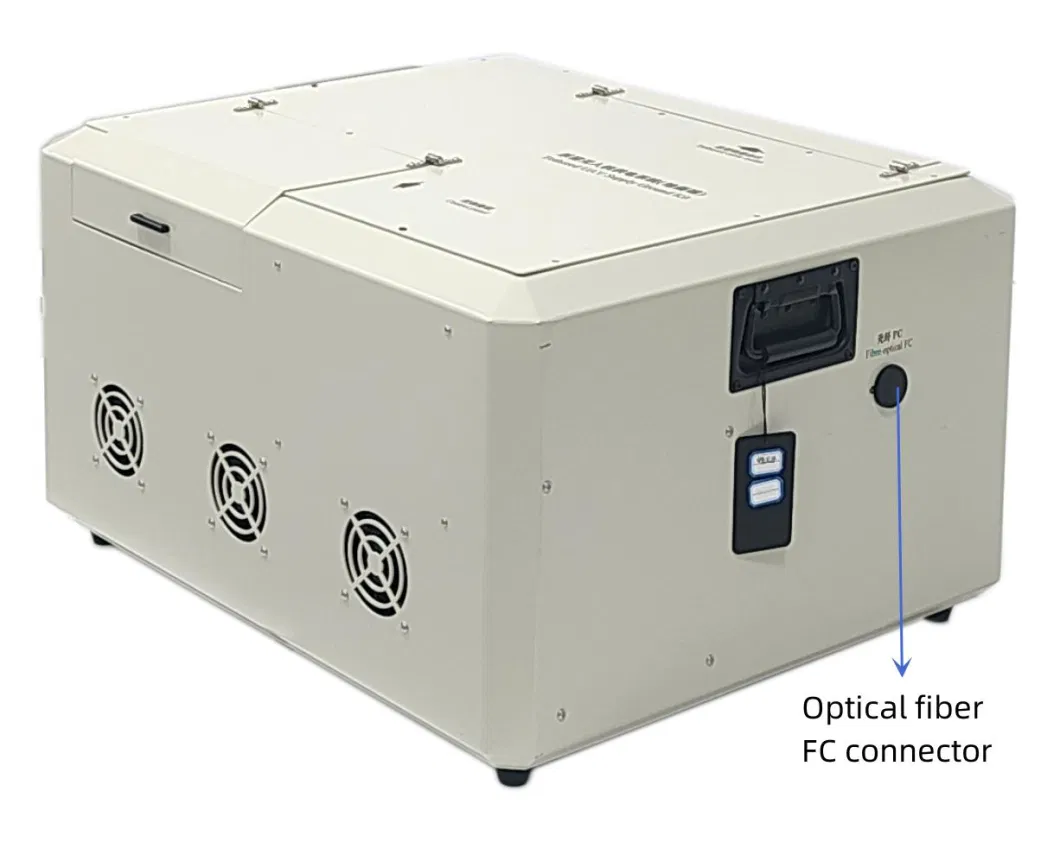

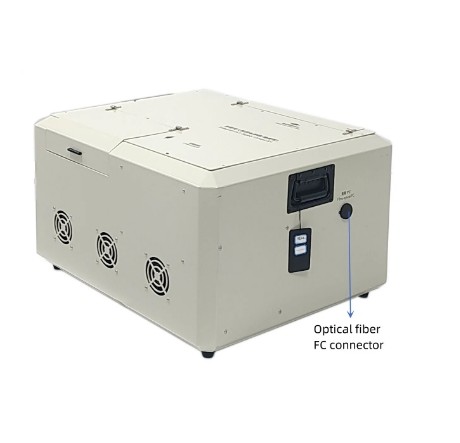

| इंटरफेस | इनपुट 5-कोर एविएशन सॉकेट, ऑप्टिकल फाइबर एफसी पोर्ट (वैकल्पिक), संचार नेटवर्क पोर्ट, CAN पोर्ट |
| बटन और स्विच | उच्च वोल्टेज आउटपुट बटन, मजबूर बटन में केबल रील, एसी इनपुट स्विच, अलार्म लैंप |
| आकार | 645*550*350 मिमी (भंडारण की स्थिति) |
| वजन | 36 किलोग्राम (वैकल्पिक घटकों को छोड़कर) |
सुरक्षा कार्य
A. इनपुट ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षाः बंद होने पर सुरक्षा, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
B. आउटपुट ओवर करंट प्रोटेक्शन: लगातार करंट स्टेप डाउन प्रोटेक्शन, फेल एलिमिनेशन और ऑटो रिकवरी;
सी. आउटपुट शॉर्ट सर्किट सुरक्षाः आउटपुट करंट लिमिटिंग ऑपरेशन, दोष उन्मूलन और स्व-पुनर्प्राप्ति;
D. आउटपुट अतितापमान संरक्षणः खोल का तापमान 95 ± 2.5 oC है, और शीतलन स्व-पुनर्प्राप्त है;
E. आउटपुट ओवरवोल्टेज सुरक्षाः स्वचालित रूप से बंद और लॉक, पुनः आरंभ और पुनर्प्राप्ति के लिए बिजली पर;
