| एमओक्यू: | 1 ईपीसी |
| कीमत: | 14800usd |
| standard packaging: | कार्टन केस |
| Delivery period: | 14 कार्य दिवस |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
II,अनुकूलित एफसी30 ड्रोन
1. समर्थन उड़ान की अवधिः ≥24 घंटे.
2. समर्थन उड़ान ऊंचाईः≥200/300m ((ट्रेडेड केबल की लंबाई220/330m,सुरक्षित लंबाई)
III.फंक्शन विशेषताएं
1.सुरक्षा कार्यःमजबूत और कमजोर बिजली के लिए अलग-अलग डिजाइन।इनपुट ओवर वोल्टेज और वोल्टेज सुरक्षा के तहत,आउटपुट ओवर वोल्टेज,आउटपुट ओवर करंट,आउटपुट सर्किट,तापमान संरक्षण से अधिक आउटपुट,इनपुट और आउटपुट वोल्टेज प्रतिरोध≥3000VDC,ट्रेडेड केबल इन्सुलेशन वोल्टेज प्रतिरोध≥3500VDC.
2.डेटा संचार: वायर्ड और वायरलेस संचार कार्य, रिमोट डिस्प्ले और नियंत्रण, क्लाइंट-साइड डेटा देखने और डाउनलोड करने का समर्थन। वैकल्पिक फाइबर ऑप्टिक संचार।
3.डेटा डिस्प्ले फंक्शन:टच स्क्रीन आउटपुट वोल्टेज,आउटपुट करंट,आउटपुट पावर,केबल आउटलेट लंबाई,काम करने की अवधि,इंस्टॉलेशन तापमान,कुल बिजली खपत,दोष रिकॉर्ड,और कार्यरत स्थिति की जानकारी।
4.सेट और समायोजनःडिस्प्ले स्क्रीन पर ले जाने और भुगतान तन्यता और गति,डेटा और समय,आउटपुट वोल्टेज,सुरक्षा लंबाई,चेतावनी तापमान,ईसीटी जैसे मापदंडों को सेट और समायोजित करने का समर्थन करता है।..,और चीनी और अंग्रेजी के बीच स्विचिंग का समर्थन करें.
5चेतावनी और अनुस्मारक: विफलता के मामले में स्क्रीन दोष की सामग्री प्रदर्शित करती है,बज़ल मजबूत ध्वनि अनुस्मारक।
6.स्वचालित ले-अप और भुगतानःड्रोन के प्रस्थान और लैंडिंग के बाद सिंक्रोनिक रूप से बंधे हुए केबल ले-अप और भुगतान के लिए, तनाव ऑटो प्रबंधन को समायोजित करना,और मैन्युअल रूप से केबल प्रतिक्रिया करने के लिए बटन दबाएं जबकि बिजली काट दिया.
7ढोना और परिवहनःबॉक्स में हैंडल और पैर के पैड, वैकल्पिक रूप से फोल्डिंग ट्रेलर, परिवहन के लिए ट्रॉली पहियों से लैस है।बिजली की आपूर्ति वैकल्पिक 25000W/100L डीजल जनरेटर है (विशेष विवरण संलग्न)
IV,पैरामीटर
| आइटम | तकनीकी मापदंड | ||
| मॉडल | TPS220M-FC30 | TPS330M-FC30 | |
| केबल की लंबाई | 220 एम | 330M | |
| परिवेश का तापमान | -20~45 डिग्री सेल्सियसकाम करना),-40~65oC ((भंडारण) | ||
| सापेक्ष आर्द्रता | 10~80% आरएच ((काम करना), 5~90% आरएच ((भंडारण) | ||
| ऊंचाई | ≤3000 मीटर | ||

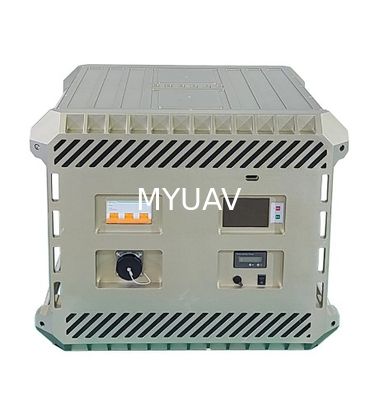

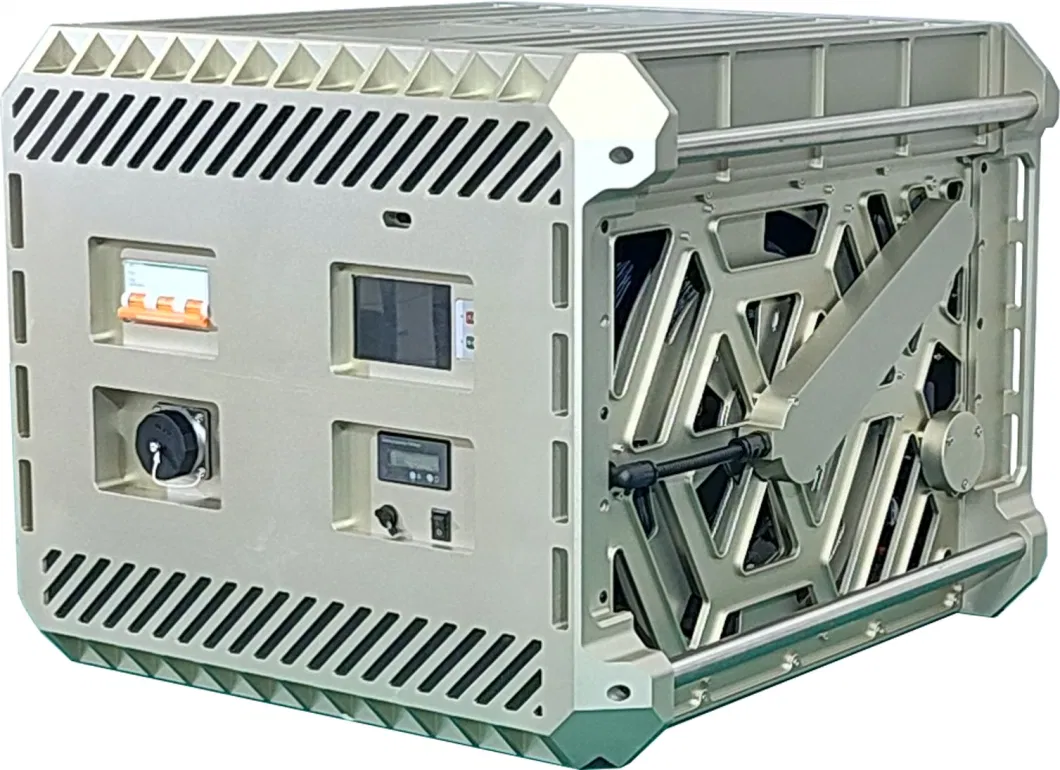

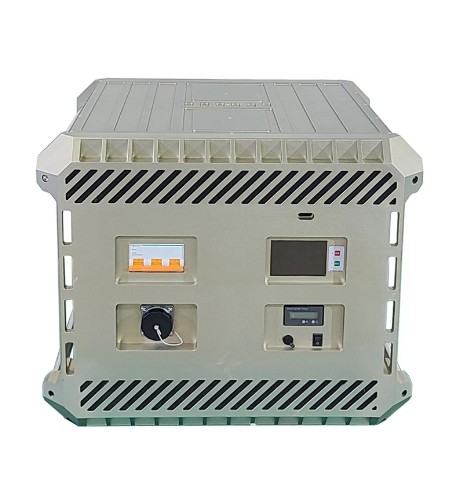

| ग्राउंड पावर मॉड्यूल | इनपुट वोल्ट | 380±10%VAC,तीन-चरण,पांच तार प्रणाली (TCM),आवृत्ति 50Hz | |
| आउटपुट वोल्टेज | 600~800Vdcसमायोज्यकारखाना डिफ़ॉल्ट 800Vdc | ||
| आउटपुट शक्ति | ≥22000W ((नामित दीर्घकालिक आउटपुट),≥25000W ((शिखर मूल्य¥30s) | ||
| उपभोग औरप्रतिफलगति | 0~3m/s,समायोज्य | ||
| उपभोग औरप्रतिफल खिंचाव | 0~20N,समायोज्य | ||
| इंटरफेस | इनपुटअइरपीलंगड़ा,bओलार्डoआउटपुट LP20अइरपीलंगड़ा,fइबेरoपटिक एफसीपीor (वैकल्पिक) | ||
| बटन और स्विच | एसी स्विच,hइघvओल्टेजon/oएफएफbउटन,cसक्षमtफिर से-उपीbउटन,पीओवरbइकट्ठा करनाsकुतिया | ||
| सुरक्षा स्तर | IPx4 | ||
| आकार | 600×570×460±0.5 मिमी,पैरों के पैड और ई को छोड़करबाहरी सामान | ||
| वजन | 54±0.5 किलोग्राम,बंधे हुए केबल को छोड़कर | ||
| बंधा हुआ केबल | सामग्री | मिश्र धातु हल्के उच्च तापमान प्रतिरोधी विमान तार, मिश्रित फ्लोरोप्लास्टिक इन्सुलेशन, उच्च मॉड्यूल तन्यता एयरोस्पेस ग्रेड फाइबर ब्रैड | |
| फाइबर ऑप्टिक संचार | बंधा हुआ केबल एक ऑप्टोइलेक्ट्रॉनिक कम्पोजिट केबल है जिसमें ऑप्टिक फाइबर संचार के साथ कसकर लिपटे सिंगल-मोड फाइबर होते हैं। | ||
| वर्तमान | 25 से 30 ए | ||
| डीसी प्रतिरोध | 1.6±0.1Ω,100m@20oCलूप | ||
| प्रतिरोध तन्य शक्ति | ≥ 300 किलोग्राम,बार-बार प्रतिक्रिया और रिलीज़ समय के प्रतिरोधी≥ 1000 | ||
| इन्सुलेशन शक्ति | ≥3500Vdc,1 मिनटकोई टूटना नहीं | ||
| केबल की लंबाई | मानक उपकरण 220 मीटर,वैकल्पिक330 मीटर | ||
| बाहरी व्यास | 6.3±0.1 मिमी | ||
| वजन | 44±1g/m | ||

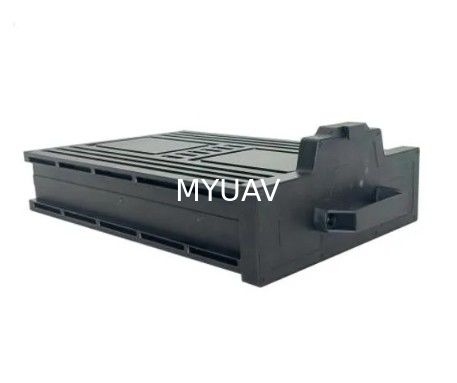

| वायु मॉड्यूल | इनपुट वोल्ट | 580~810Vdcव्यापक श्रेणी का इनपुट | |
| आउटपुट वोल्टेज | 59Vdc±1%,निरंतर वोल्टेज आउटपुट,समर्थन वोल्टेज अनुकूलन | ||
| आउटपुट शक्ति | ≥ 18000W(नामित दीर्घकालिक उत्पादन), ≥22000W ((शिखर मूल्य¥10s) | ||
| सुरक्षा कार्य | इनपुट ओवर वोल्टेज,वोल्टेज सुरक्षा के तहत,वोल्टेज से अधिक आउटपुट,ओवर करंट,शॉर्ट सर्किट,और अधिक तापमान संरक्षण | ||
| संचार कार्य | वोल्टेज, करंट, तापमान डेटा और ऑपरेटिंग स्टेटस की जानकारी देने के लिए वैकल्पिक CAN संचार। | ||
| अलगाव वोल्टेज | ≥3000V ((Vin-Vout),1min,वर्तमान रिसाव 5mA,कोई टूटना नहीं,fझूठी चाप और कोरोना घटनाएं | ||
| स्थापित करने की विधि | एक ड्रोन बैटरी का प्रतिस्थापन, प्रत्यक्ष प्लग-एंड-प्ले स्थापना | ||
| ताप विसारण | सक्रिय शीतलन के लिए अंतर्निहित पंखे, मजबूर हवा शीतलन के लिए आरक्षित हवा के नलिका | ||
| इंटरफेस | इनपुटLP20अइरपीलंगड़ा,आउटपुटXT90,XT60×2 | ||
| सुरक्षा स्तर | IP54 | ||
| आकार | 468 × 308 × 142 ± 0.5 मिमी,कनेक्टर को छोड़कर | ||
| वजन | 10.8±0.2kg(एक 11.5 किलो की ड्रोन बैटरी का प्रतिस्थापन) | ||
| पैकेज | आकार | पहिया बैग:850×740×600±5 मिमी(चाक शामिल नहीं) | |
| वजन | 115±5किलो,ग्राउंड पावर मॉड्यूल, एयर मॉड्यूल, ट्रेलर (वैकल्पिक) का भंडारण, अनुलग्नक और दस्तावेज | ||
1जब तक अन्यथा निर्दिष्ट न हो, उपरोक्त सभी डेटा Ta=25oC, आर्द्रता <75%, नाममात्र इनपुट और नाममात्र भार में हैं।
2रिक्त स्थान की कमी के कारण, शीट में अधूरे आंकड़े हैं। कृपया इसे प्राप्त करने के लिए हमारे बिक्री कर्मियों से संपर्क करें।
