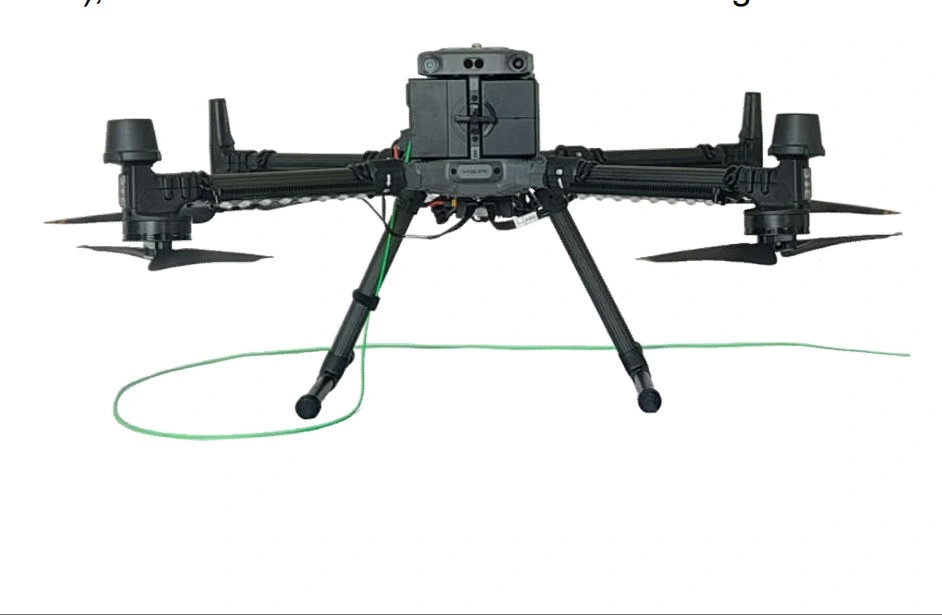

MYUAV नया संस्करण Dji M300 M350 बंधा हुआ ड्रोन वायर

नया संस्करणडीजेआईM300M350 बंधा हुआ ड्रोन तार


ड्रोन से जुड़ी बिजली प्रणालीहो सकता है cआपकी विशेष आवश्यकताओं के अनुसार अनुकूलित।

केबल की लंबाई 33 से 330 मीटर तक अनुकूलित की जा सकती है।
ऑप्टिक फाइबर केबल उपलब्ध है।
यह प्रणाली 5-110 किलोग्राम के एमटीओडब्ल्यू वाले सभी मल्टी रोटर ड्रोन के लिए संगत है।


ड्रोन Tether पावर यूनिट TPS110M-M300/M350 के लिए DJI M300 M350 Tether ड्रोन

1.पर्यावरणीय विशेषताएं

1) परिवेश का तापमान: -20~45 oC (कामकाजी), -40~65 oC (भंडारण) ।
2) सापेक्ष आर्द्रताः 10-80% आरएच (कार्य), 5-90% आरएच (भंडारण) ।
3) ऊंचाईः 0-3000 मीटर।

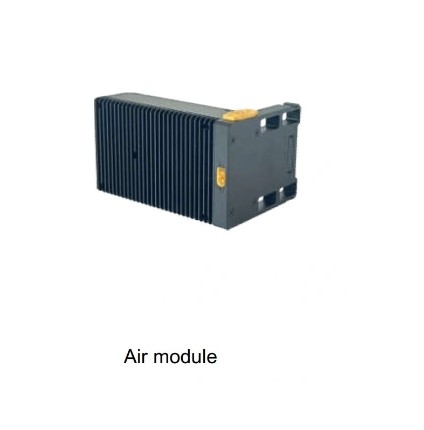

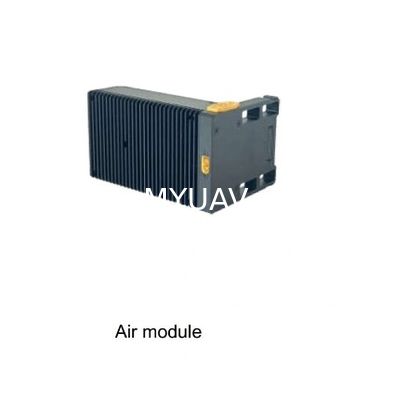

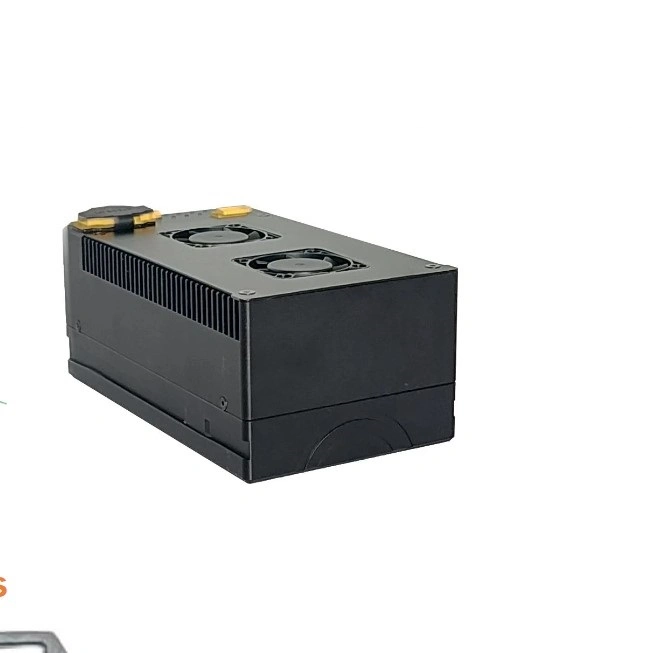

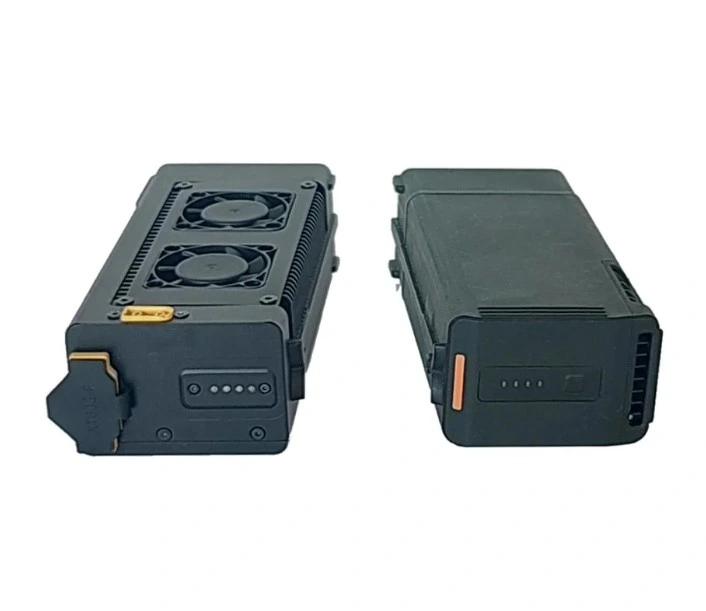

2.हवामॉड्यूलविद्युत आपूर्तिके लिए Tether Drone DJI M300 M350

1) इनपुट वोल्टेजः 600~830Vdc व्यापक रेंज इनपुट।
2) आउटपुट वोल्टेजः 51.5 ± 0.5Vdc, निरंतर वोल्टेज आउटपुट, वोल्टेज अनुकूलन का समर्थन।
3) आउटपुट शक्तिः 3000W (नामित दीर्घकालिक आउटपुट), 3500W (पीक मान≤10s) ।
4) सुरक्षा कार्यः इनपुट ओवरवोल्टेज और अंडरवोल्टेज संरक्षण, आउटपुट ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट और ओवर तापमान संरक्षण।
5) स्थापना विधिः प्लग और अनप्लग स्थापना, मूल बैटरी स्थापना विधि के समान, ड्रोन और विमानन बक्से को किसी भी संशोधन की आवश्यकता नहीं है।
6) ताप अपव्यय विधि: एक बाहरी पंखा सक्रिय रूप से ताप अपव्यय करता है, और एक आरक्षित वायु नलिका मजबूर वायु शीतलन है।
7) इंटरफ़ेसः इनपुट XT60, आउटपुट बैटरी इंटरफ़ेस (ड्रोन द्वारा संचालित), आउटपुट XT60 (प्रकाश द्वारा संचालित) ।
8) आकारः 163 × 92 × 65 ± 0.5 मिमी (अतिरिक्त स्थापना स्थान पर कब्जा किए बिना एक TB60 बैटरी को बदलें) ।
9) वजनः 980 ± 20 ग्राम (ड्रोन के टेकऑफ वजन को कम करने के लिए 1350 ग्राम की TB60 बैटरी को बदलें) ।
10) सुरक्षा स्तरः IP54.

3कार्यात्मक विशेषताएं

स्वचालित रोल इन/आउटः यूएवी के टेकऑफ और लैंडिंग का अनुसरण करें ताकि सिंक्रोनस केबल रोल इन/आउट हो सके, अनुकूलनशील रूप से तनाव को समायोजित किया जा सके।और मैन्युअल रूप से बटन दबाएं केबल वापस लेने के लिए जबकि बिजली काट दिया.

संचार कार्यः इसमें सीरियल पोर्ट प्रोटोकॉल के साथ वायर्ड संचार कार्य है और ब्लूटूथ या वायरलेस सीरियल पोर्ट प्रोटोकॉल के साथ वायरलेस संचार कार्य का समर्थन करता है।

सुरक्षा कार्यः इनपुट ओवरवोल्टेज और अंडरवोल्टेज संरक्षण, आउटपुट ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट, ओवर तापमान संरक्षण, दोष उन्मूलन और स्व-रिकवरी।

डेटा डिस्प्ले फ़ंक्शनः 4.0 इंच का टच स्क्रीन वोल्टेज, करंट, तापमान, केबल आउटलेट लंबाई, तिथि, समय, ऑपरेशन रिकॉर्ड, दोष रिकॉर्ड और कार्य स्थिति की जानकारी जैसे डेटा प्रदर्शित करता है.

सेट समायोजनः डिस्प्ले स्क्रीन तार घुमाव गति, तार घुमाव तनाव, तार रील बाहर तनाव, सुरक्षा लंबाई, तिथि और समय की सेटिंग और समायोजन का समर्थन करता है,और चीनी और अंग्रेजी प्रदर्शन के बीच स्विचिंग का समर्थन करता है.

दोष अलार्म समारोह: जब सिस्टम खराब होता है, तो डिस्प्ले स्क्रीन त्रुटि जानकारी प्रदर्शित करने के लिए स्क्रॉल करती है, और त्रुटि अलार्म प्रकाश लाल चमकता है और अलर्ट के लिए बीप करता है।

उपकरण ले जाने के लिएः एक बैकपैक डिजाइन के साथ, बैकपैक को एक टेथरिंग बॉक्स, एयर मॉड्यूल बिजली की आपूर्ति, प्रकाश इकाई (वैकल्पिक) सहित टेथरिंग सिस्टम के एक पूर्ण सेट से लैस किया जा सकता है,और अन्य सामानकुल वजन 12 ± 0.5 किलोग्राम है।



4.पैरामीटर

पद		तकनीकी मापदंड
परिवेश का तापमान		-20~45 oC (कामकाजी), -40~65 oC (भंडारण)
सापेक्ष आर्द्रता		10-80% आरएच (कार्य), 5-90% आरएच (भंडारण)
ऊंचाई		≤ 3000 मीटर

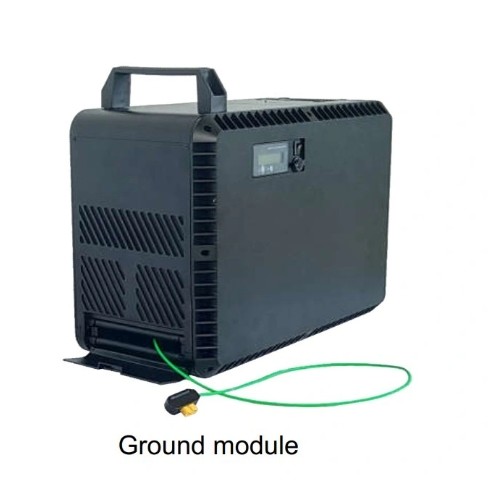

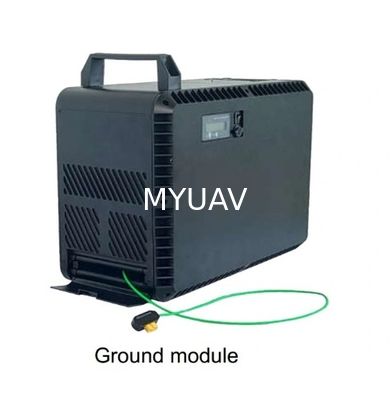

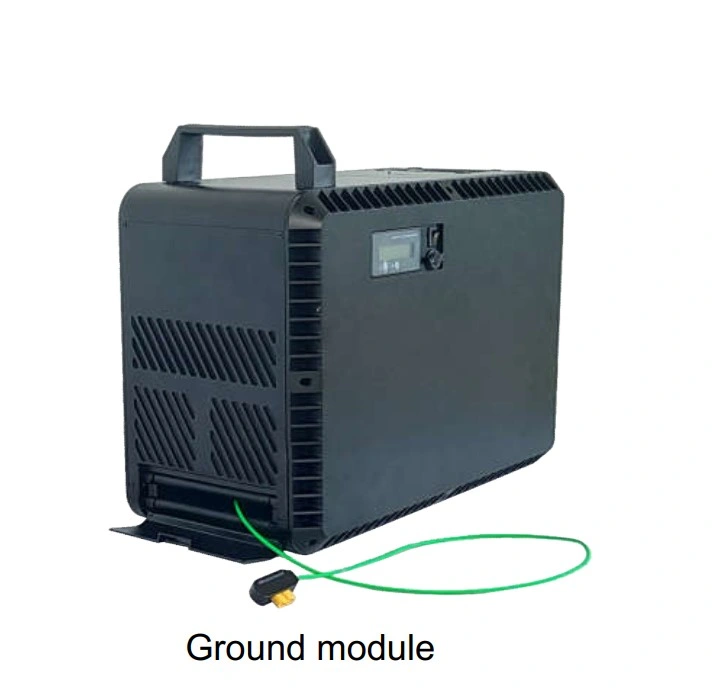

टेथरिंग पावर मॉड्यूल	इनपुट वोल्ट	176-264Vac व्यापक सीमा इनपुट, एकल-चरण 220Vac@45-65Hz
	आउटपुट वोल्टेज	400~750Vdc समायोज्य, फैक्टरी डिफ़ॉल्ट 750Vdc
	आउटपुट शक्ति	3500W (नामित दीर्घकालिक आउटपुट), 3850W (पीक मान ≤ 30s)
	भंडारण केबल की लंबाई	अधिकतम भंडारण केबल ≥ 120 मीटर का समर्थन
	घुमाव की गति	0-2m/s, समायोज्य
	कर्षण बल	0-10N, समायोज्य
	इंटरफेस	स्विच के साथ इनपुट सॉकेट, केबल आउटपुट XT60 कनेक्टर
	कुंजी और स्विच	उच्च वोल्टेज चालू/बंद बटन, केबल मजबूत वापस लेने बटन, अलार्म संकेतक प्रकाश
	आकार	360 × 280 × 165 ± 0.5 मिमी, पैर पैड और हैंडल को छोड़कर
	वजन	9.2 ± 0.2 किलोग्राम, जिसमें 110 मीटर का बंधा हुआ केबल भी शामिल है
टेथर केबल	सामग्री	चांदी की चादर वाली तांबे की तार तार, मिश्रित फ्लोरोप्लास्टिक इन्सुलेशन परत, उच्च मॉड्यूल तन्यता विमानन ग्रेड फाइबर बुना परत
	वर्तमान	3-5A
	डीसी प्रतिरोध	10.5 ± 0.2 Ω, 100m@20 oC लूप
	तन्य शक्ति	≥ 50 किलोग्राम, बार-बार घुमाव और रिलीज़ समय ≥ 500 बार प्रतिरोधी
	इन्सुलेशन शक्ति	≥ 3000Vdc, 1 मिनट के लिए कोई ब्रेकडाउन नहीं
	केबल की लंबाई	55/110 ± 2m, अनुकूलित लाइन लंबाई का समर्थन
	बाहरी व्यास	2.6 ± 0.2 मिमी
	वजन	1.2 ± 0.05 किलोग्राम/100 मीटर

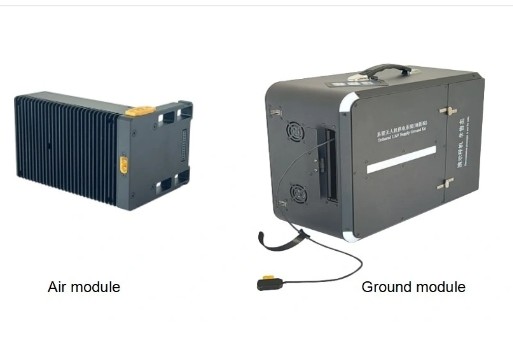

वायु मॉड्यूल	इनपुट वोल्ट	600~830Vdc व्यापक दायरा इनपुट
	आउटपुट वोल्टेज	51.5 ± 0.5Vdc, निरंतर वोल्टेज आउटपुट
	आउटपुट शक्ति	3000W (नामित दीर्घकालिक आउटपुट), 3500W (पीक मान ≤ 10s)
	सुरक्षा कार्य	इनपुट ओवरवोल्टेज और अंडरवोल्टेज सुरक्षा, आउटपुट ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट और ओवर तापमान सुरक्षा
	अलगाव वोल्टेज	3000V (Vin-Vout), 1 मिनट, रिसाव वर्तमान ≤ 5mA, कोई ब्रेकडाउन, फ्लैशओवर या कोरोना घटना नहीं
	स्थापित करने की विधि	प्लग-इन स्थापना, मूल बैटरी स्थापना विधि के समान, ड्रोन और विमानन बॉक्स में किसी भी संशोधन के बिना
	गर्मी फैलाव की विधि	प्राकृतिक वायु शीतलन
	इंटरफेस	इनपुट XT60, आउटपुट बैटरी इंटरफ़ेस (ड्रोन द्वारा संचालित), आउटपुट XT60 (प्रकाश द्वारा संचालित)
	सुरक्षा स्तर	IP54
	आकार	158 × 92 × 110 ± 0.5 मिमी (अतिरिक्त स्थापना स्थान पर कब्जा किए बिना एक TB60 बैटरी को बदलें)
	वजन	960 ± 10 ग्राम



आइटम लक्ष्यों के लिए मापदंड
1. टेथर ग्राउंड बॉक्स का इनपुट वोल्टेज: 176-264Vac वाइड रेंज इनपुट, सिंगल-फेज 220Vac।
2. एयर मॉड्यूल पावर सप्लाई आउटपुट वोल्टेजः 25.5 ± 0.3Vdc निरंतर वोल्टेज आउटपुट. यूएवी बांधे हुए पावर सप्लाई की स्थिति में काम करता है और बैकअप बैटरी पूरे समय पूरी तरह से चार्ज रहती है पूरी प्रक्रिया बिना किसी बिजली की हानि के।
3उपकरण की आउटपुट शक्तिः वायु मॉड्यूल बिजली की आपूर्ति ≥ 2000W, बंधा हुआ ग्राउंड बॉक्स ≥ 3500W।
4वायु मॉड्यूल बिजली की आपूर्ति का आकारः ≤ 156 × 75 × 48 mm, अतिरिक्त स्थापना स्थान पर कब्जा किए बिना एक TB30 बैटरी को बदलें।
5. वायु मॉड्यूल बिजली आपूर्ति वजनः ≤ 590g, एक 685g TB30 बैटरी को प्रतिस्थापित करें.
6. बांधने वाले ग्राउंड बॉक्स का आकारः ≤ 360 × 260 × 180 मिमी.
7बंधन ग्राउंड बॉक्स का वजनः ≤ 9.2 किलोग्राम, जिसमें बंधन केबलों के 110 मीटर शामिल हैं।
8केबल का आकार और वजनः लंबाई ≥ 110m, केबल का व्यास ≤ 2.4mm, वजन ≤ 1.1kg/100m।
9स्वचालित रील इन/आउट: यूएवी के टेकऑफ और लैंडिंग का अनुसरण करें ताकि सिंक्रोनस केबल रील इन/आउट, अनुकूलनशील रूप से तनाव को समायोजित किया जा सके, और पावर हानि की स्थिति में मैन्युअल रूप से केबल को वापस ले लिया जा सके।
10. ओवर करंट संरक्षण कार्यः जब वायु मॉड्यूल बिजली आपूर्ति ओवर करंट आउटपुट, यह निरंतर वर्तमान कदम नीचे सुरक्षा प्रदान करता है।आउटपुट सीधे बंद नहीं किया जाना चाहिए और स्वयं बहाल किया जा सकता है.
11. संचार कार्यः टेथर ग्राउंड बॉक्स में सीरियल प्रोटोकॉल वायर्ड संचार कार्य है, और ब्लूटूथ या वायरलेस सीरियल प्रोटोकॉल के वायरलेस संचार कार्य का समर्थन करता है।
12डेटा डिस्प्ले फ़ंक्शनः टच स्क्रीन वोल्टेज, करंट, तापमान, आउटलेट लंबाई, तिथि, समय, ऑपरेशन रिकॉर्ड, दोष रिकॉर्ड और कार्य स्थिति की जानकारी जैसे डेटा प्रदर्शित करती है।
13सेट समायोजन: डिस्प्ले स्क्रीन तार संग्रह गति, तार संग्रह तनाव, तार रिलीज तनाव, सुरक्षा मीटर, तिथि और समय की सेटिंग और समायोजन का समर्थन करती है,और चीनी और अंग्रेजी प्रदर्शन के बीच स्विचिंग का समर्थन करता है.
14. दोष अलार्म समारोहः जब सिस्टम खराब होता है, तो दोष की जानकारी प्रदर्शित करने के लिए डिस्प्ले स्क्रीन स्क्रॉल होती है, और दोष अलार्म प्रकाश लाल चमकता है और अलर्ट के लिए बीप करता है।
15सिस्टम उपकरण सुरक्षा स्तरः वायु मॉड्यूल बिजली की आपूर्ति ≥ IP54, बांधने वाले ग्राउंड बॉक्स ≥ IPx4.

16.सिस्टम उपकरण ले जाने के लिएः बैकपैक डिजाइन, बैकपैक एक बांधने जमीन बॉक्स, हवा मॉड्यूल बिजली की आपूर्ति, प्रकाश इकाई सहित बांधने की प्रणाली का एक पूरा सेट के साथ सुसज्जित किया जा सकता है,और पूर्ण सामान, जिसका कुल वजन ≤ 12.5 किलोग्राम है।

ड्रोन से जुड़े पावर सिस्टम के लिए, आप नीचे दिए गए फॉर्म में से कई प्रकार चुन सकते हैंः

-दिन और रात के मिशन
- रेडियो रिले
- संकट प्रबंधन
-साइट सुरक्षा
- यातायात निगरानी
बड़े पैमाने पर घटनाओं की सुरक्षा
- वन निगरानी
- उद्योग निगरानी
-वायु की गुणवत्ता की निगरानी

1अधिक रोटर वाले मानव रहित हवाई वाहन (यूएवी) का कुछ खतरा और विनाश है, अनुचित संचालन से व्यक्तिगत चोट या संपत्ति को नुकसान हो सकता है,कृपया प्रयोक्ता पुस्तिका के अनुसार उत्पाद का उपयोग करें
2ऑपरेटर को पेशेवर प्रशिक्षण और परीक्षा प्राप्त करनी चाहिए, अप्रशिक्षित कर्मियों को इस उत्पाद को संभालना नहीं चाहिए।
3. इस उत्पाद को संभालने के दौरान नशे में, थकान की स्थिति में, बीमार न हों
4. चालक रहित हवाई वाहनों (यूएवी) के बीच सुरक्षा दूरी बनाए रखना चाहिए, ताकि खतरे की संभावना को रोका जा सके
5कृपया किसी भी जोखिम के मामले में सुरक्षित टेक-ऑफ वजन के तहत उड़ान भरें।
6कृपया मजबूत विद्युत चुम्बकीय हस्तक्षेप परिस्थितियों के तहत उड़ान न करें
7कृपया स्थानीय कानूनों और नियमों का पालन करें और नो-फ्लाई जोन में उड़ान न भरें।
8कृपया घुमावदार मोटर या प्रोपेलर के निकट न रहें या न ही उन्हें छूएं, क्योंकि घुमावदार प्रोपेलरों से कटौती हो सकती है।
9. कृपया दो बैटरी पूरी तरह से चार्ज करने से पहले उन्हें यूएनओ में स्थापित करें और सुनिश्चित करें कि उनके अंतर दबाव 0.1V से कम है
10. बैटरी लंबे समय तक उपयोग नहीं, कृपया इसे 60% बिजली के साथ वेंटिलेटेड सूखी जगह में स्टोर
