| एमओक्यू: | 1 |
| standard packaging: | कार्टन पैकेजिंग |
| Delivery period: | 14 कार्य दिवस |
| भुगतान विधि: | टी/टी |
सिस्टम मॉडलःFC30X
संस्करणःV04

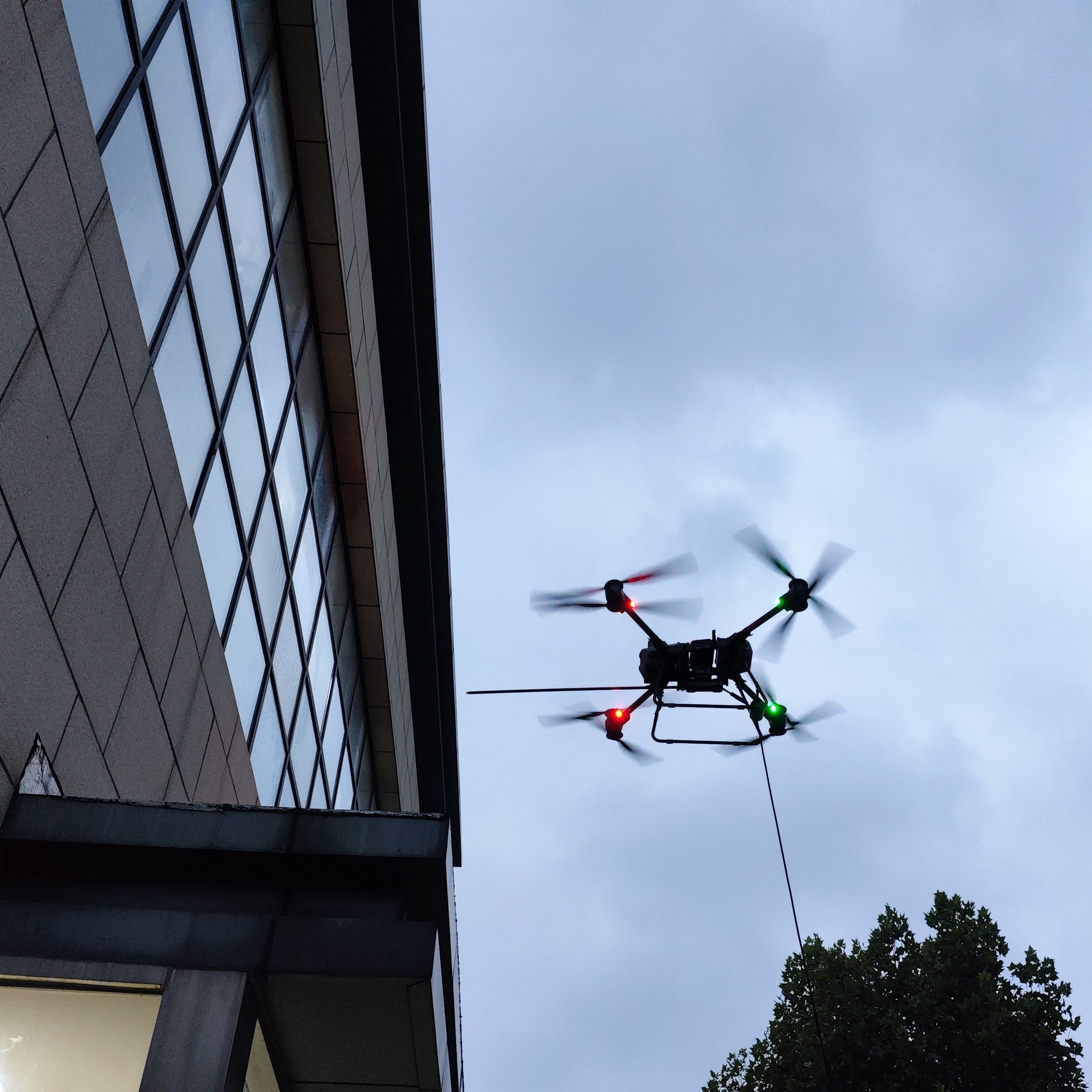

1. एफसी30 यूएवी लंबी अवधि के लिए लैंडिंग
ग्राउंड स्टेशन लगातार 8 घंटे के लिए ड्रोन-पावर बिजली प्रदान करता है जो सफाई / छिड़काव कार्य को लंबे समय तक चलने में सक्षम बनाता है
2बिजली की आपूर्ति के कई तरीके
20 किलोवाट अधिकतम 380 वोल्ट औद्योगिक बिजली आपूर्ति, जनरेटर बिजली आपूर्ति।
3उच्च सुरक्षा
स्थापना मूल बैटरी पैक में से एक को बदलने के लिए। आपात स्थिति में, बैकअप बैटरी पैक तुरंत बिजली की आपूर्ति पर ले जा सकता है।
1इस प्रणाली में केवल इनपुट स्विच, हाई वोल्टेज स्विच और केबल रिकवरी नॉब है, जिसका संचालन सरल है और इसे तेजी से तैनात किया जा सकता है। उपयोगकर्ताओं को केवल ड्रोन को संचालित करने की आवश्यकता है,जो परिचालन दक्षता और सुरक्षा में काफी सुधार कर सकता है;
2उत्पाद एकीकृत, उच्च शक्ति घनत्व, लघु, हल्के, मॉड्यूलर और बुद्धिमान डिजाइन, स्थानांतरित करने और ले जाने में आसान है;
3. ऑन-बोर्ड बिजली की आपूर्ति वोल्टेज नियामक सर्किट योजना, व्यापक रेंज इनपुट, निरंतर वोल्टेज नियामक आउटपुट को अपनाता है,निरंतर और स्थिर बिजली की आपूर्ति (बैकअप बैटरी का उपयोग केवल सुरक्षित जबरन लैंडिंग के लिए किया जाता है, और सुरक्षित लैंडिंग के लिए पर्याप्त क्षमता के लिए कॉन्फ़िगर किया जा सकता है), जो उड़ान अवधि की सीमा को तोड़ता है;
4बेस स्टेशन में विद्युत आपूर्ति उच्च वोल्टेज विद्युत संचरण की सुरक्षा सुनिश्चित करने के लिए अलगाव सर्किट डिजाइन को अपनाता है।

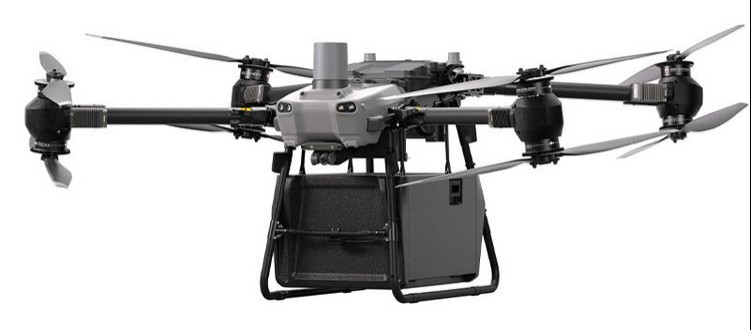

1. फ्लाईकार्ट 30 डीजेआई ड्रोन
2.वॉश/स्प्रे पेलोड सिस्टम
3.FC30X 70 मीटर केबल से बंधे बेस स्टेशन के साथ ऑनबोर्ड पावर सप्लाई
4.ग्राहकों द्वारा ग्राउंड पंप
5न्यूनतम 200 लीटर पानी का टैंक और ग्राहकों द्वारा 380V न्यूनतम 20 किलोवाट बिजली
डीजेआई एफसी30 ड्रोन, पैरामीटर और कॉन्फ़िगरेशन डीजेआई वेबसाइट पर विस्तृत हैं
|
सफाई छिड़काव पेलोड सिस्टम |
नोजल का प्रकार |
0° प्रत्यक्ष छिड़काव मजबूत कीटाणुशोधन (हटाने के लिए जिद्दी) 15° सेक्टर कांच की सफाई (कुशल सफाई) 360° रोटरी सफाई (सतह हटाने) |
| ग्राउंड पंप | वायु-समाप्ति 23.5 एमपीए / 235 बार | |
| अधिकतम स्प्रे प्रवाह | 900 लीटर/घंटा | |
| कार्य समय | आठ घंटे |
| एकीकृत जमीनी आधार स्टेशन | ऑनबोर्ड पावर सप्लाई मूल बैटरी डिजाइन |
|
|
|
|
प्रदर्शन संकेतक
1.1पर्यावरणीय विशेषताएं
| परियोजना | तकनीकी मापदंड |
| समर्थित टेकऑफ वजन | 120 किलो |
| समर्थित उड़ान ऊंचाई | 200 मीटर |
| कार्य तापमान | -20°45°C |
| भंडारण तापमान | -40°65°C |
| कार्यशील आर्द्रता | 10~80% आरएच |
| भंडारण आर्द्रता | 5~90% आरएच |
| ऊंचाई | ≤2000 मीटर |
1.2. तकनीकी मापदंड
| परियोजना | तकनीकी मापदंड | |
| बंधा हुआ स्टेशन | इनपुट वोल्ट | एसी 380±10%, 3-चरण प्रणाली |
| आउटपुट वोल्टेज | नामित DC1000V | |
| आउटपुट शक्ति | नामित 20kW, अधिकतम 30kW | |
| अवशोषण गति | 0°3m/s समायोज्य | |
| आकार | L×W×H: बाहरी आयाम आकार 68.6x44.8x49.2cm | |
| वजन | 60 किलोग्राम (बंद केबल सहित) | |
| सामग्री | विमानन एल्यूमीनियम मिश्र धातु | |
| बंधा हुआ केबल | ऑपरेटिंग करंट | अधिकतम.20A |
| तन्य शक्ति | ≥ 300 किलोग्राम | |
| केबल की लंबाई | 70 मीटर-100 मीटर | |
| बोर्ड पावर सप्लाई | इनपुट वोल्ट | DC 1000V |
| आउटपुट वोल्टेज | डीसी 14S 58.8V निरंतर विनियमित आउटपुट | |
| आउटपुट शक्ति | 15kW ((नामित दीर्घकालिक शक्ति) | |
| आकार | L×W×H:316×152×320 मिमी | |
| वजन | 8 किलो | |
| स्थापना | एक एफसी30 ड्रोन बैटरी, प्लग एंड प्ले की प्रतिस्थापन | |
| सुरक्षात्मक कार्य | ट्रिग्ड पावर मोड में, यदि उड़ान के दौरान बिजली की आपूर्ति बाधित हो जाती है तो वाहन सामान्य रूप से उड़ सकता है और लैंड कर सकता है। | |
| बैटरी पैक सुरक्षा | हाँ, यह मशीन को उड़ा देने से रोकने के लिए लैंडिंग के दौरान रिवर्स इलेक्ट्रोमोटिव बल को अवशोषित कर सकता है, उपयोग करने से पहले एक पूर्ण बैटरी पैक की आवश्यकता होती है | |
| परिवहन का आकार | 94*63*74 सेमी वजन 96 किलो | |
कारचेर एचडी 9/25जी क्लासिक 50 मीटर विस्तार ट्यूब के साथ
अधिकतम दबाव (बार) 300
कार्य दबाव (बार) 250
जल प्रवाह (एल/घंटा) 900
अधिकतम प्रवेश तापमान (सेल्सियस) 60
आकार (मिमी) 875*538*702
शुद्ध भार (किग्रा) 50
कनेक्शन भार (किलोवाट) 8.5
तेल टैंक (एल) 6.5
