मध्यम बंधा हुआ यूएवी प्रणाली 11 इंच स्क्रीन रिमोट कंट्रोल

मध्यम बंधा हुआ यूएवी सिस्टम

सिस्टम मॉडलःM8

1.प्रणाली विन्यास

• 14S यूएवी
• 8kw 14S एयरबोर्न पावर सप्लाई
• 380VAC, 200m Tethered UAS बेस स्टेशन

2.घटक पैरामीटर

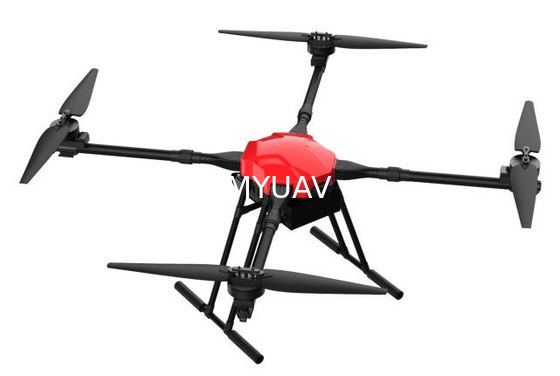

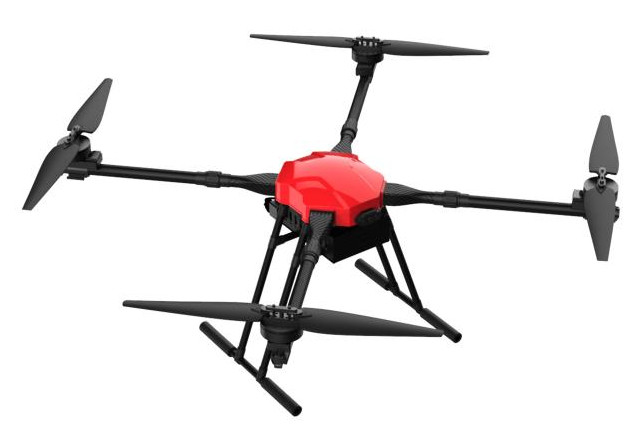

• यूएवी

​
मॉडल एमएच20
सामग्री कार्बन फाइबर + एयरोस्पेस एल्यूमीनियम मिश्र धातु
रोटरों की संख्या 4 रोटर
व्हीलबेस ≤1550 ((±20)
विस्तारित आकार (मिमी) 1250*1250*710
तह करने का आकार (मिमी) 750*750*710
खाली वजन ≤13KG ((बैटरी के बिना) बैटरी के साथ 22kg
अधिकतम भार ≤20KG
अधिकतम प्रस्थान भार ≤ 42 किलोग्राम
अधिकतम उड़ान गति ≤18m/s
अधिकतम आरोही गति ≤5m/s
अधिकतम उतरने की गति ≤4m/s
अधिकतम प्रस्थान ऊंचाई 3000 मीटर
हवा में सहनशक्ति ≥35 मिनट
पोजिशनिंग सिस्टम जीपीएस पोजिशनिंग + आरटीके
बिजली प्रणाली उच्च दक्षता FOC शक्ति
प्रोपेलर आकार 34 इंच तह प्रोपेलर
पावर बैटरी 14S 28000mAh*1
चार्जर बुद्धिमान सुपर फास्ट चार्जर
रिमोट कंट्रोल 11 इंच स्क्रीन
रिमोट कंट्रोल का स्टैंडबाय समय 8-12 घंटे
ट्रांसमिशन दूरी 5 किमी-10 किमी (अपग्रेडेबल)
सुरक्षा हवा की गति ≤6
कार्य तापमान -20°C से 50°C
शरीर संरक्षण ग्रेड IP65

• हवा पीओवरएसऊपर उठाना

​

विद्युत आपूर्ति	पैरामीटर
बाहरी आयाम (हीट सिंक के साथ)	25.2 x 14.4 x 5.9 सेमी
वजन	2100 ग्राम
नामित शक्ति	8 किलोवाट
नामित इनपुट वोल्टेज	750 वीडीसी
नामित आउटपुट वोल्टेज	58वीडीसी / 14एस
उड़ान की अवधि	24 घंटे (नामित भार, बंधे हुए पावर मोड)
रूपांतरण दक्षता	94%
अतिप्रवाह संरक्षण	138A से अधिक आउटपुट करंट, ऑनबोर्ड पावर सप्लाई की स्वचालित सुरक्षा
ओवर वोल्टेज सुरक्षा	हाँ
आउटपुट शॉर्ट सर्किट सुरक्षा	हाँ, पुनर्प्राप्त करने योग्य
अतितापमान संरक्षण	120°C
बिजली की विफलता संरक्षण	जब विमान ट्यून मोड में होता है, तो उड़ान के दौरान बिजली की आपूर्ति बाधित हो जाती है तो विमान सामान्य रूप से उड़ सकता है और लैंड कर सकता है।
इंटरफेस Vo+ / Vo-(BAT+ / BAT-): QS8 कनेक्टर महिला *2 सोकेट ड्रोन इनपुट से कनेक्शन के लिए सीसी आउटपुट पोर्ट बैकअप बिजली की आपूर्ति के लिए ड्रोन की ऑनबोर्ड बैटरी के लिए किसी भी सोकेट कनेक्ट करें Vin+ / Vin-: पुरुष XT90 कनेक्टर ग्राउंड से जुड़े बेस स्टेशन से जुड़े केबलों के लिए उच्च वोल्टेज सीसी इनपुट

• बंधा हुआ बेस स्टेशन

​
