हवाई निगरानी के लिए मध्यम बंधा हुआ यूएवी प्रणाली

मध्यम बंधा हुआ यूएवी सिस्टम

सिस्टम मॉडलःM10

1.प्रणाली विन्यास

• 14S यूएवी
• 10kw 14S एयरबोर्न पावर सप्लाई
• 380VAC, 300m Tethered UAS बेस स्टेशन

2.घटक पैरामीटर

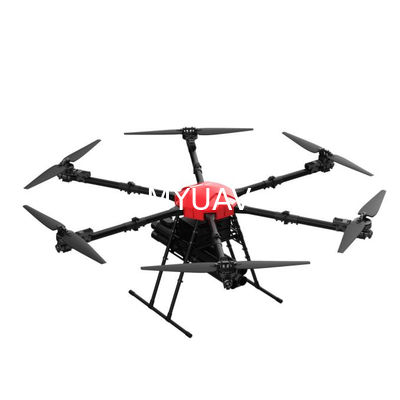

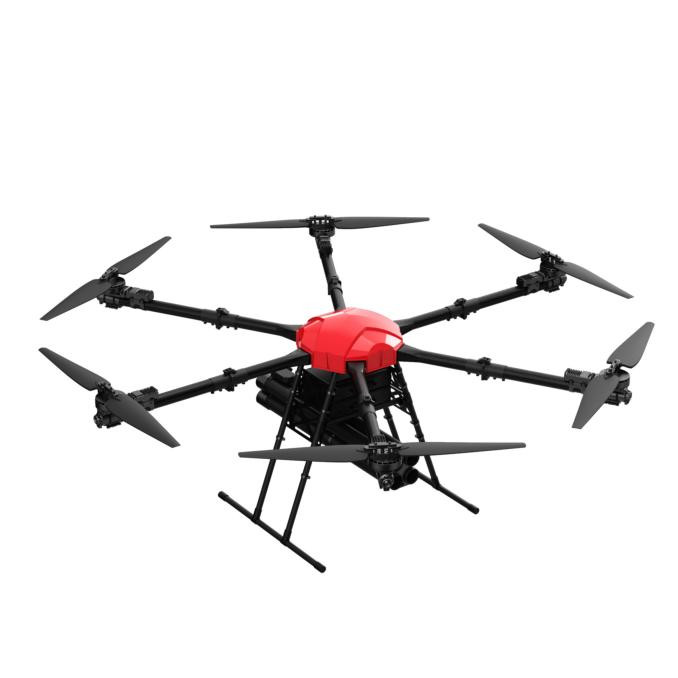

• यूएवी

​

मॉडल MH30

सामग्री कार्बन फाइबर + एयरोस्पेस एल्यूमीनियम मिश्र धातु

रोटरों की संख्या 6 रोटर

व्हीलबेस ≤1920

विस्तारित आकार (मिमी) 1780*2070*800

तह का आकार (मिमी) 1000*1250*800

खाली वजन ≤18.5KG ((बिना बैटरी के)

अधिकतम भार ≤30KG

अधिकतम प्रस्थान भार ≤58 किलोग्राम

अधिकतम उड़ान गति ≤18m/s

अधिकतम आरोही गति ≤5m/s

अधिकतम उतरने की गति ≤4m/s

अधिकतम प्रस्थान ऊंचाई 4000 मीटर

खाली धीरज ≥35 मिनट

30 किलोग्राम की सहनशक्ति ≥10 मिनट

पोजिशनिंग सिस्टम GPS पोजिशनिंग + RTK

बिजली प्रणाली उच्च दक्षता FOC शक्ति

प्रोपेलर आकार 34 इंच तह प्रोपेलर

पावर बैटरी 14S 28000mAh*1

चार्जर बुद्धिमान सुपर फास्ट चार्जर

रिमोट कंट्रोल 11 इंच स्क्रीन

रिमोट कंट्रोल का स्टैंडबाय समय 8-12 घंटे

ट्रांसमिशन दूरी 5 किमी-10 किमी (अपग्रेडेबल)

सुरक्षा हवा की गति ≤6

कार्य तापमान -20°C से 50°C

शरीर संरक्षण ग्रेड IP65

• हवा पीओवरएसऊपर उठाना

​

विद्युत आपूर्ति	पैरामीटर
बाहरी आयाम (हीट सिंक के साथ)	25.2 x 14.4 x 5.9 सेमी
वजन	2100 ग्राम
नामित शक्ति	10 किलोवाट
नामित इनपुट वोल्टेज	1000 वीडीसी
नामित आउटपुट वोल्टेज	58वीडीसी / 14एस
उड़ान की अवधि	24 घंटे (नामित भार, बंधे हुए पावर मोड)
रूपांतरण दक्षता	94%
अतिप्रवाह संरक्षण	175A से अधिक आउटपुट करंट, ऑनबोर्ड पावर सप्लाई की स्वचालित सुरक्षा
ओवर वोल्टेज सुरक्षा	हाँ
आउटपुट शॉर्ट सर्किट सुरक्षा	हाँ, पुनर्प्राप्त करने योग्य
अतितापमान संरक्षण	120°C
बिजली की विफलता संरक्षण	बद्ध मोड में, विमान उड़ान के दौरान बिजली की आपूर्ति बाधित होने पर सामान्य रूप से उड़ान और लैंड कर सकता है
इंटरफेस Vo+ / Vo-(BAT+ / BAT-): QS8 कनेक्टर महिला *2 सोकेट ड्रोन इनपुट से कनेक्शन के लिए सीसी आउटपुट पोर्ट बैकअप पावर सप्लाई के लिए ड्रोन की ऑनबोर्ड बैटरी से कनेक्ट करें। Vin+ / Vin-: पुरुष XT90 कनेक्टर ग्राउंड से जुड़े बेस स्टेशन से जुड़े केबलों के लिए उच्च वोल्टेज सीसी इनपुट

• बंधा हुआ बेस स्टेशन

​
