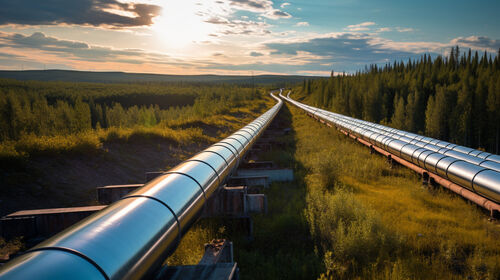

प्राकृतिक गैस लंबी दूरी के पाइपलाइन निरीक्षण के लिए MYUAV ड्रोन लेजर मीथेन डिटेक्टर का अनुप्रयोग
▶ आवश्यकताMYUAV ड्रोन लेजर मीथेन निरीक्षण
MYUAV ड्रोन लेजर मीथेन डिटेक्टर प्राकृतिक गैस लंबी दूरी के पाइपलाइनों के निरीक्षण में महत्वपूर्ण भूमिका निभाता है। यह मीथेन गैस सांद्रता जैसे मापदंडों को ऑनलाइन माप सकता है,रिसाव का पता लगानानिरीक्षण के लिए लेजर मीथेन डिटेक्टर से लैस MYUAV ड्रोन का उपयोग करके पाइपलाइन लीक का तेजी से और सटीक तरीके से पता लगाना संभव है।निरीक्षण की दक्षता में सुधारइस बीच, MYUAV ड्रोन निरीक्षण मध्यम से लंबी दूरी की पाइपलाइन निरीक्षण भी प्राप्त कर सकते हैं,उन क्षेत्रों को कवर करना जो जमीन पर पहुंचना मुश्किल है और निरीक्षण कवरेज में सुधार करना.
इसके अतिरिक्त, MYUAV ड्रोन लेजर मीथेन डिटेक्टर में पोर्टेबिलिटी, गति, दक्षता और कम लागत जैसे फायदे हैं, जो इसे लंबी दूरी की पाइपलाइन निरीक्षण के लिए आदर्श विकल्प बनाते हैं।
▶सिस्टम अवलोकन
मार्ग नियोजन के लिए ग्राउंड स्टेशन सॉफ्टवेयर का उपयोग करके, मध्यम और लंबी दूरी के पाइपलाइन निरीक्षण कार्यों को प्राप्त करना आसान है।वर्तमान निरीक्षण स्थिति और मीथेन माप डेटा वास्तविक समय में देखा जा सकता हैपाइपलाइन रिसाव के मामले में, टर्मिनल उपकरण स्वचालित रूप से अलार्म करेगा और डेटा (समय, निर्देशांक, रिसाव एकाग्रता,बाद के चरण में निरीक्षण रिपोर्टों के स्वचालित निर्माण के लिए.
लेजर मीथेन टेलीमेट्री उपकरण
LC30 PRO [5G संस्करण] उत्पाद LC30 PRO का 5G संस्करण है। वर्तमान में, इसे उपयोग के लिए DJI M300RTK और M350RTKMYUAV DRONE पर लगाया जा सकता है।सेंसरों द्वारा एकत्रित मीथेन सांद्रता डेटा को 5जी मॉड्यूल डीजेआई एसडीके जैसे विभिन्न प्रसारण विधियों के माध्यम से प्रदर्शित करने के लिए रिमोट कंट्रोल ऐप या वेब पेज पर प्रेषित किया जा सकता है।. एपीपी नियंत्रणः एंड्रॉयड डेस्कटॉप आइकन खोलें और लेजर मीथेन एपीपी के लॉगिन इंटरफ़ेस दर्ज करें. निरीक्षण प्रक्रिया के दौरान,MYUAV ड्रोन की स्थिति और मीथेन माप डेटा को वास्तविक समय में देखा जा सकता हैपाइपलाइन रिसाव के मामले में, टर्मिनल उपकरण स्वचालित रूप से अलार्म करेगा और डेटा (समय, निर्देशांक, रिसाव एकाग्रता,बाद के चरण में निरीक्षण रिपोर्टों के स्वचालित निर्माण के लिए. वेब नियंत्रण: मीथेन डेटा की एकीकृत निगरानी और प्रबंधन। मानचित्रों को कॉल करने में सक्षम, 3 डी / 2 डी / समतल दृश्यों के बीच स्विच करना, 3 डी उड़ान प्रक्षेपवक्र प्रदर्शित करना, रंग ब्लॉक मान प्रदर्शित करना,वास्तविक समय में डेटा प्रदर्शित करना, अंकन बिंदुओं और माप, असामान्य क्षेत्रों के आंकड़े, त्वरित स्थिति, ऐतिहासिक रिकॉर्ड की खोज, और निर्यात रिपोर्ट।
निगरानी के तरीके
पता लगाने वाली गैसः मीथेन
पता लगाने का सिद्धांतः लेजर अवशोषण स्पेक्ट्रोस्कोपी तकनीक TDLAS
पता लगाने का मोडः पैन टिल्ट स्कैनिंग प्रकार, स्कैनिंग त्रिज्या और स्कैनिंग गति के साथ समायोज्य
झुकाव कोणः 1 °, 2 °, 3 °, 4 °, 5 ° वैकल्पिक
स्विंग गतिः 1 लूप/सेकंड, 1.5 लूप/सेकंड, 2 लूप/सेकंड
पाइपलाइन के ऊपर उड़ते हुए, तीन अक्षीय स्थिर गिंबल लेजर विकिरण दिशा को जमीन के लंबवत बनाए रखता है। स्कैनिंग नियंत्रक गिंबल के घूर्णन को नियंत्रित करता है,और जमीन पर लेजर विकिरण के प्रक्षेपण एक सर्पिल के आकार में है, एक निश्चित चौड़ाई (लगभग 3-10 मीटर) पर स्वीप करता है। नतीजतन, MYUAV ड्रोन पाइपलाइन रेंज को कवर कर सकता है जिसे एक उड़ान में निरीक्षण करने की आवश्यकता है, उड़ान स्थिति त्रुटियों की भरपाई कर सकता है,और पाइपलाइन से विचलित लीक हवा द्रव्यमान को पकड़ने.
▶निरीक्षण प्रक्रिया
1तैयारी कार्य
पाइपलाइन निरीक्षण से पहले, MYUAV ड्रोन को टेकऑफ के लिए तैयार करने की आवश्यकता होती है। ऑपरेटर स्थिर टेकऑफ सुनिश्चित करने के लिए एक रिमोट कंट्रोल के माध्यम से MYUAV ड्रोन के टेकऑफ को नियंत्रित करता है।
2. निरीक्षण मार्ग योजना
मार्ग संपादन इंटरफ़ेस मार्गों के संपादन और संशोधन की अनुमति देता है। मार्ग अपलोड करने के बाद, MYUAV ड्रोन स्वचालित उड़ान निरीक्षण कर सकता है जिसे अद्यतन किया जाना है।पाइपलाइन निरीक्षण क्षेत्रों के लिए, ऑपरेटर निरीक्षण मार्गों की पूर्व योजना बना सकते हैं ताकि यह सुनिश्चित किया जा सके कि MYUAV DRONE पाइपलाइन क्षेत्र को पूरी तरह से कवर कर सके और बाधाओं और खतरनाक क्षेत्रों से बच सके।
3होमवर्क की जाँच करना
विमान के उड़ान मार्ग में प्रवेश करने के बाद, निरीक्षण प्रक्रिया के दौरान पाइपलाइन के चारों ओर हवा में लेजर स्कैनिंग की जाती है।स्क्रीन के निचले भाग में एक स्थिति सूचना बॉक्स प्रदर्शित किया जा सकता है, जिसमें विमान की जानकारी, मार्ग की जानकारी और मीथेन का पता लगाने की जानकारी शामिल है।
जब उड़ान के दौरान असामान्य डेटा का पता चलता है, तो स्थान को मानचित्र पर रंग में चिह्नित किया जा सकता है।
4डेटा विश्लेषण और रिपोर्टिंग
उड़ान के दौरान, एक बार सीमा से अधिक मीथेन गैस रिसाव का पता चला है, MYUAV ड्रोन स्वचालित रूप से तस्वीरें लेगा और वर्तमान एकाग्रता मानों जैसे प्रासंगिक जानकारी रिकॉर्ड करेगा,असामान्य आंकड़ों की संख्या, देशांतर और अक्षांश निर्देशांक। MYUAV ड्रोन एकत्रित मीथेन पता लगाने के डेटा को ग्राउंड एंड में प्रसारित करता है, जहां पेशेवर डेटा का विश्लेषण करते हैं और निरीक्षण पीडीएफ रिपोर्ट उत्पन्न करते हैं,पाइपलाइन संचालन और रखरखाव के लिए महत्वपूर्ण संदर्भ प्रदान करना.
▶निगरानी रिपोर्ट के मामले
मीथेन डेटा का विवरण
प्रारंभ समय: 7 नवंबर 2023 23:00:24
समाप्ति का समय: 7 नवंबर 2023 23:02:43
उपकरण संख्याः परीक्षण - मीथेन
डिटेक्शन ग्रिड का आकारः 30 मीटर * 30 मीटर (900 वर्ग मीटर)
पता लगाने वाले क्षेत्रों की संख्याः 140
पता लगाने के क्षेत्र का आकारः 126000 वर्ग मीटर
मीथेन डेटा बिंदु का अधिकतम मानः 3000.00 पीपीएम, देशांतर और अक्षांशः xxx, xxx
[मीथेन] न्यूनतम डेटा बिंदु मूल्यः 0.00ppm, देशांतर और अक्षांशः xxx, xxx
प्रकाश तीव्रता के आंकड़ों का विवरण
प्रारंभ समय: 7 नवंबर 2023 23:00:24
समाप्ति का समय: 7 नवंबर 2023 23:02:43
उपकरण संख्याः परीक्षण - मीथेन
डिटेक्शन ग्रिड का आकारः 30 मीटर * 30 मीटर (900 वर्ग मीटर)
पता लगाने वाले क्षेत्रों की संख्याः 140
पता लगाने के क्षेत्र का आकारः 126000 वर्ग मीटर
[प्रकाश तीव्रता] अधिकतम डेटा बिंदु मानः 20.00lx, देशांतर और अक्षांशः xxx, xxx
[प्रकाश तीव्रता] डेटा बिंदुओं का न्यूनतम मानः 0.00lx, देशांतर और अक्षांशः xxx, xxx
